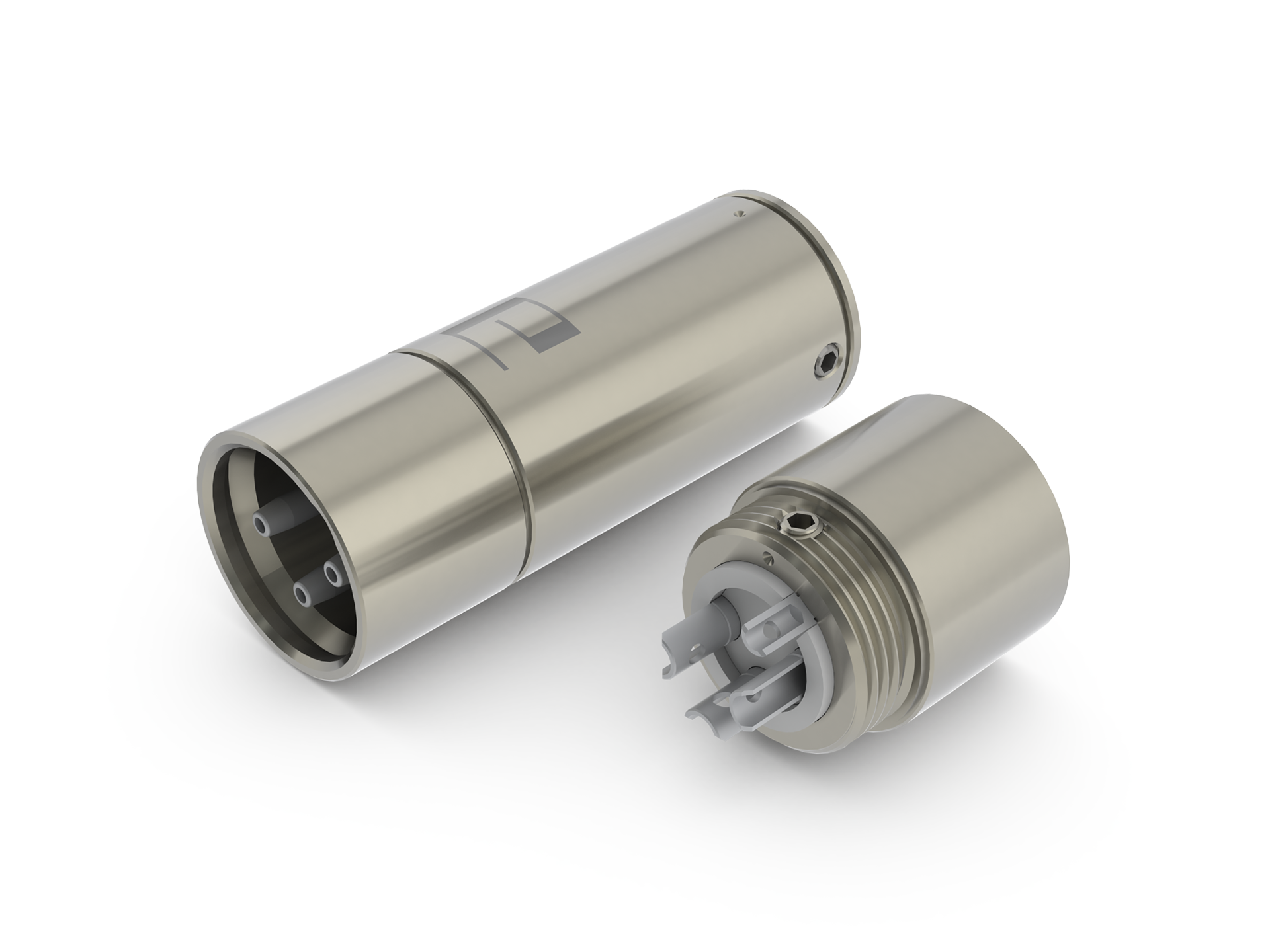

AX3-1613S
AX3-1613S
無法載入取貨服務供應情況
- 壹個 / 壹組
- 導體為中空結構
- 使用高純度銅(碲銅)並採用無鎳電鍍
- 本產品可以完全拆解
- 線纜孔徑支援9/11.5/15mm
※ 商品圖片僅供參考，請以實際出貨產品為準。 ※
注意事項
注意事項
本產品可相容傳統按鈕卡榫設計的母座
本產品隨包附鎖線螺絲(6/4MM各貳個)
設計説明
設計説明
相容標準XLR介面
導體為中空結構
導體間及本體以PTFE絕緣隔離
導體材質使用高純度銅(碲銅)並採用無鎳電鍍
本產品可以完全拆解以利維修及回收

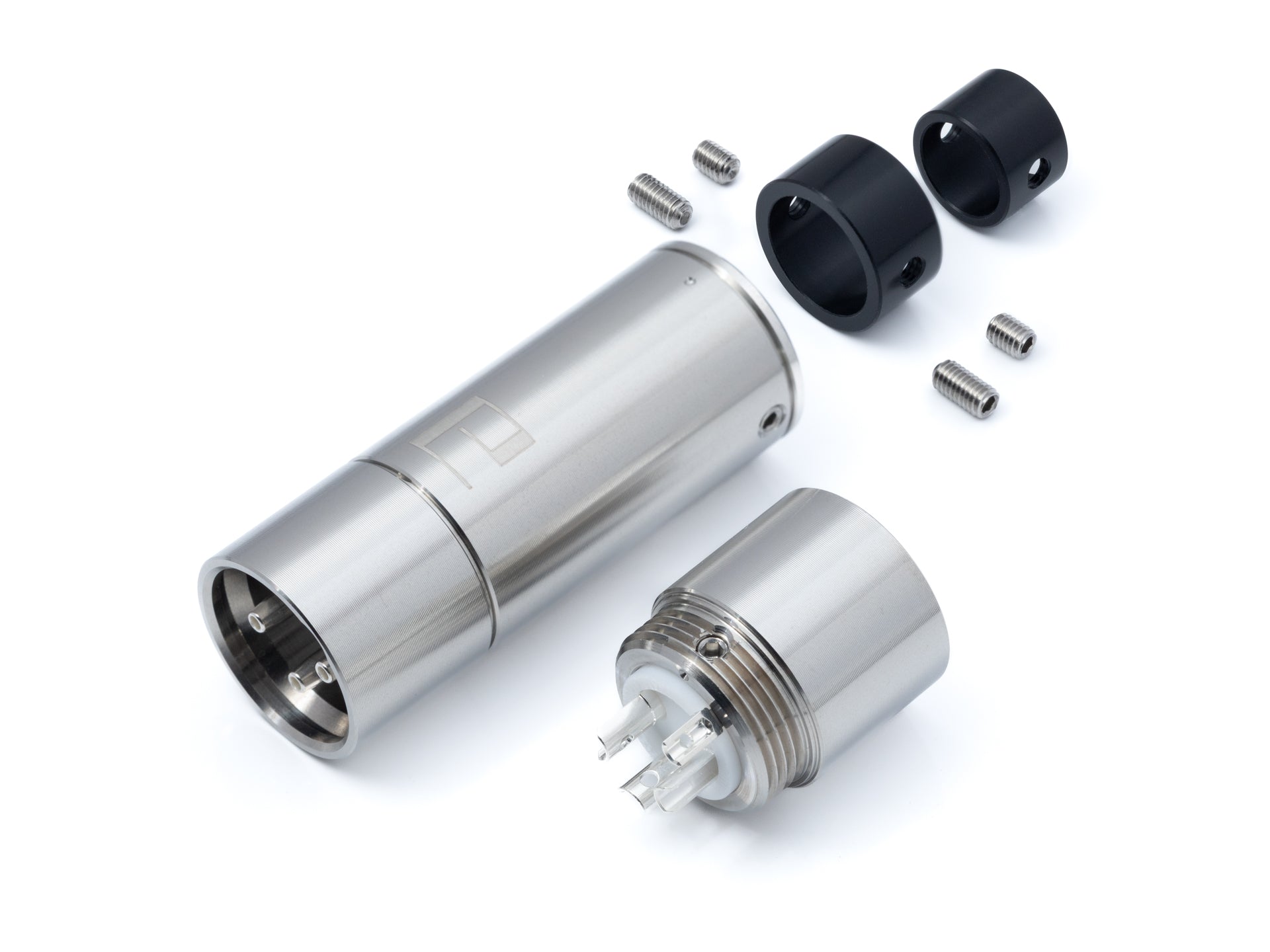

機構
機構
中心針以裝配方式固定於前後PTFE絕緣之間
再以螺絲鎖固於本體內
上述零件構成本體組。
本體組與外殼以螺牙相互鎖固
塑鋼尾套以螺絲鎖固於外殼末端，尾套孔徑9.0/11.5mm，取下尾套後外殼孔徑15.0mm。
組裝
組裝

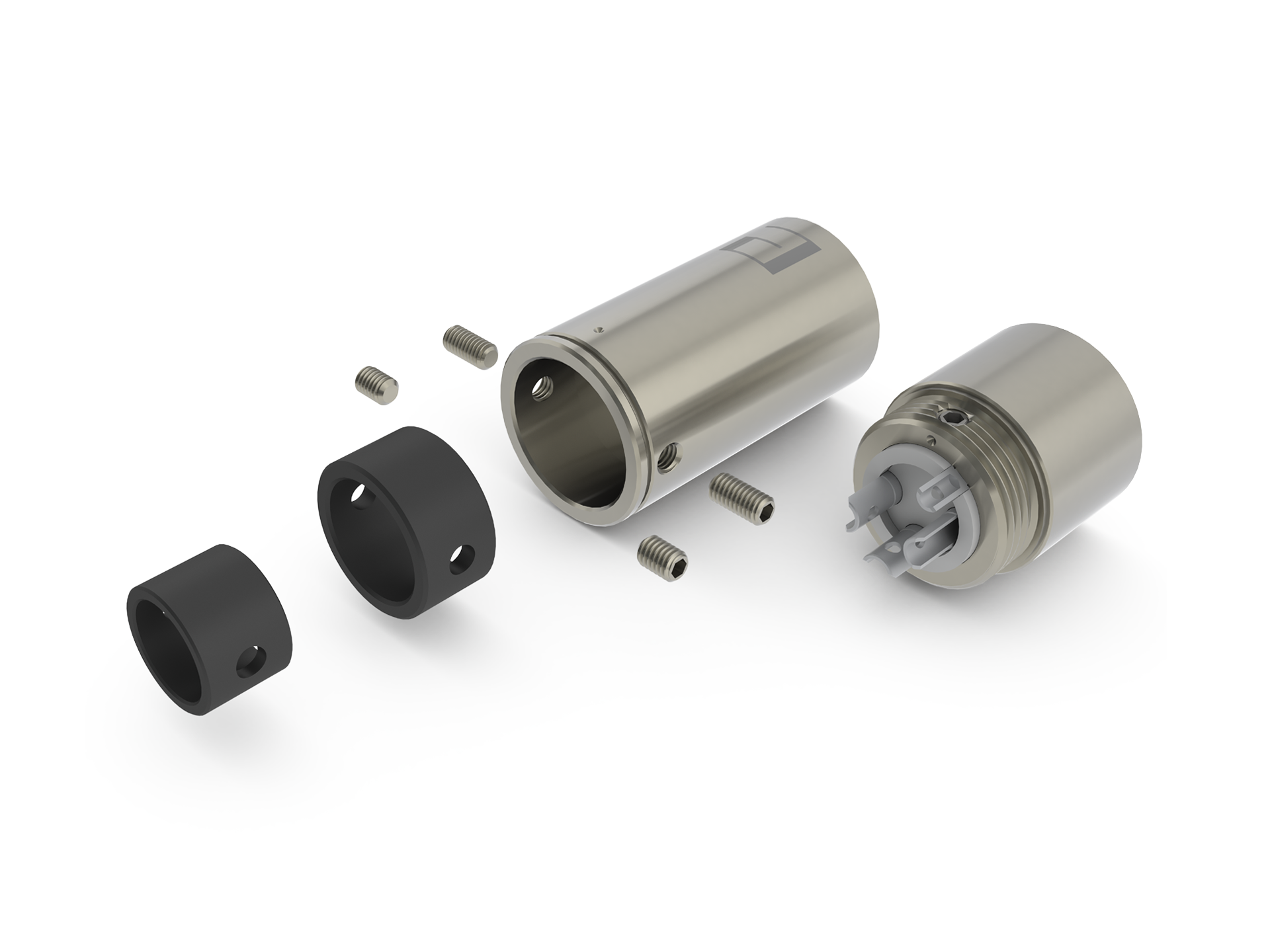

1. 將本體組[201]和外殼[301]旋開。
2. 剝開線纜[601]和各通道導體的絕緣層。
3. 依線纜外徑取捨是否使用尾套 (內徑 9.0mm)[502]、尾套 (內徑 11.5mm)[501]還是僅使用後外殼 (內徑 15.0mm)。
4. 將尾套和後外殼套入線纜。
5. 焊接線纜各通道導體及訊號端中心針[101][102][103]
6. 接地針[105]依需求焊接
7. 將本體組[201]與外殼[301]相互鎖固
8. 使用螺絲[402]或[403]將外殼和尾套與線纜固定。
規格
規格
材 質：
中心 針 碲銅(銅含量99.0%最少，C14500)
接地 針 銅鋅合金(C3604)
絕 緣 鐵氟龍
本體外殼 不鏽鋼(SUS304)
外 殼 不鏽鋼(SUS304)
尾 套 塑鋼
螺 絲 不鏽鋼(SUS304)
表面處裡：
中心 針 無鎳鍍銀(120u")
接地 針 無鎳鍍銀(120u")
絕 緣 無
本體外殼 無
外 殼 無
尾 套 無
螺 絲 無
電氣特性：
接觸電阻 < 1.0 mohm
尺 寸：
最大外徑 18.9mm
總 長 49.5mm
焊接溫度
焊接溫度
使用溫控烙鐵保持340°C時3~5秒。
產品製作過程符合歐盟危害性物質限制指令(RoHS)
