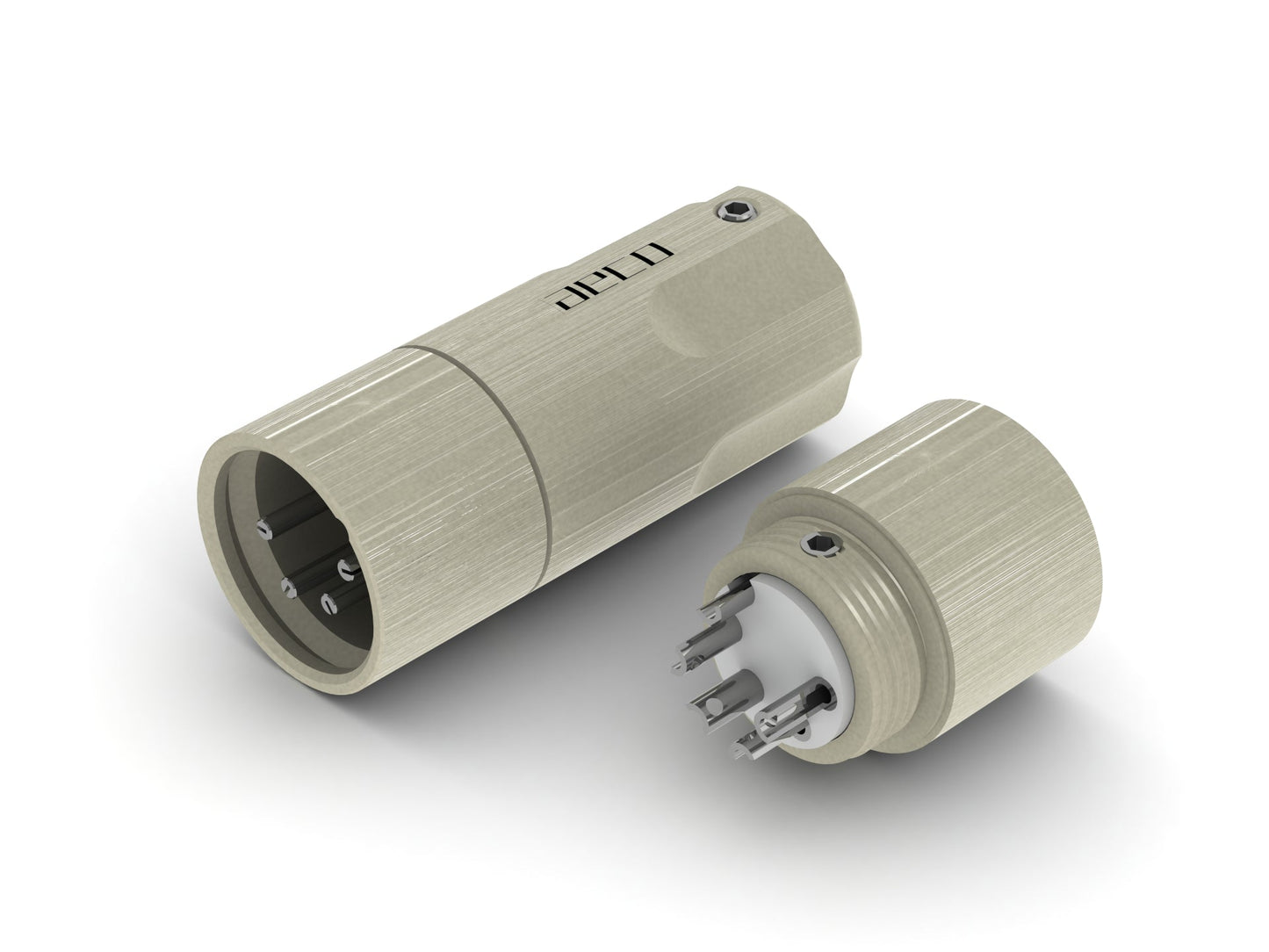

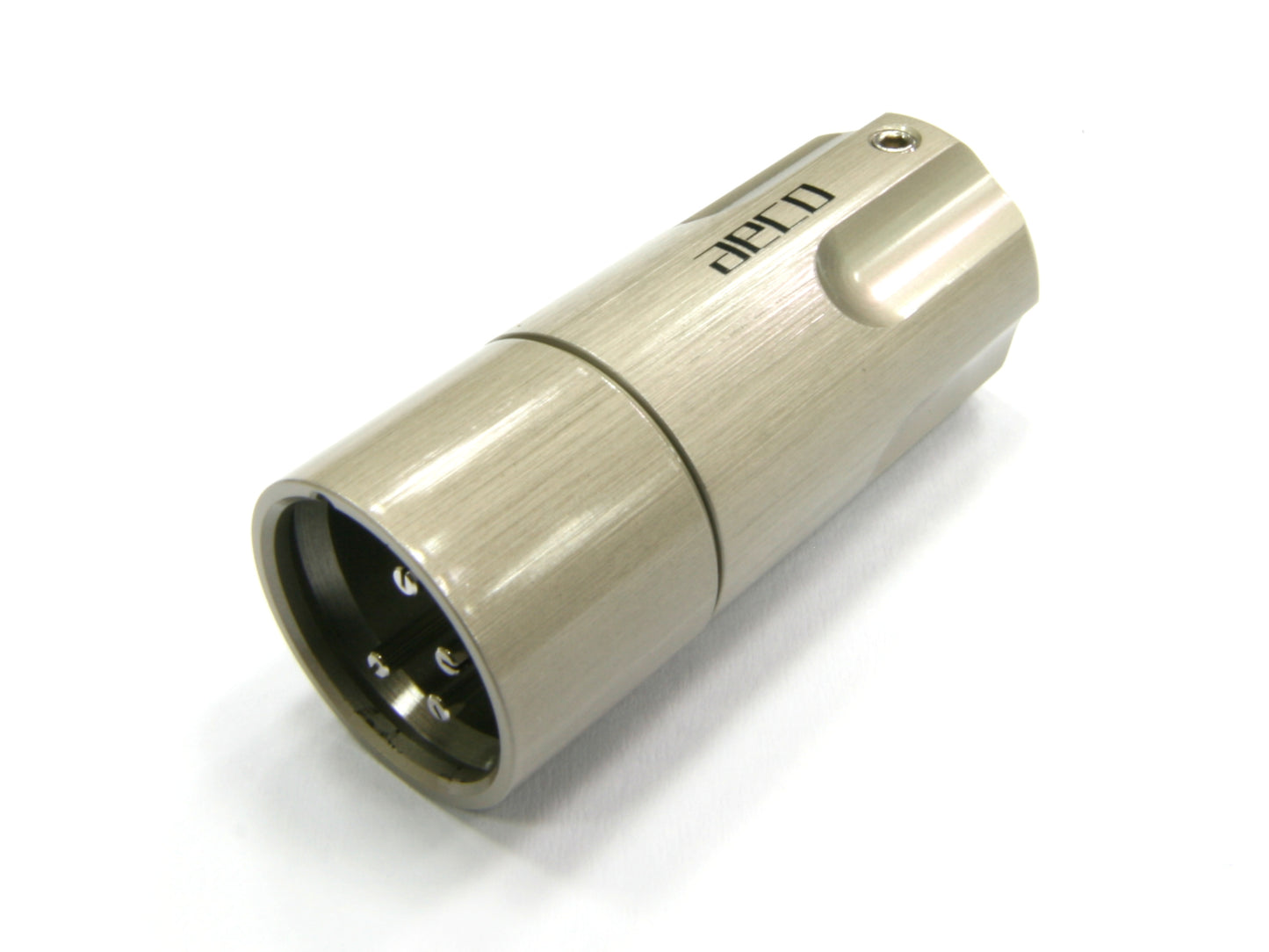

AX4-1611R

AX4-1611R

定價 $50.00 USD
定價 售價 $50.00 USD
特價 售罄
產品類型
表面處理
  • 壹個 / 壹組
  • ​導體剖溝設計增加表面面積
  • 導體材質使用高純度銅(鍗銅)並採用無鎳電鍍
  • 導體間及本體以PTFE絕緣隔離
  • 最大支持:12mm

注意事項

本產品可相容傳統按鈕卡榫設計的母座

設計説明

相容標準XLR介面

​導體剖溝設計增加表面面積

導體間及本體以PTFE絕緣隔離

導體材質使用高純度銅(鍗銅)並採用無鎳電鍍

以最高質量的設計手法與材質應用提供給對Hi-End需求的消費者

機構

中心針以裝配方式緊迫固定於PTFE絕緣內
PTFE絕緣以螺絲鎖固於本體內

本體與外殼以螺牙相互鎖固
POM塑鋼尾套以螺絲鎖固於外殼末端
尾套孔徑8.5mm,取下後外殼孔徑12.5mm

組裝

1. 剝除線纜[501]外被及各通道導線絕緣

2. 依線纜外徑取捨是否使用尾套(ID8.5mm)[401]或僅使用外殼(ID12.5mm)

3. 將尾套及外殼套入線纜

4. 焊接線纜各通道導體及訊號端中心針[101][102][103][104]

5. 接地端中心針[105]依需求焊接

6. 將本體組[201]與外殼[202]相互鎖固

7. 將螺絲(M3x6mm)[301]穿過外殼及尾套與線纜鎖固

[501]所示線纜的第五通道導線為示意,其可能為全包覆的編織網

規格

材質:
訊號 端 碲銅(銅含量99.0%最少,C14500)
接地 端 銅鋅合金(C3604)
絕  緣 PTFE鐵氟龍
本  體 銅鋅合金(C3604)
外  殼 銅鋅合金(C3604)
尾  套 POM塑鋼
螺  絲 不鏽鋼(SUS304)

表面處理:
訊號 端 無鎳鍍銠
接地 端 無鎳鍍銠

絕  緣 無
本  體 沙展鎳外覆保護膜
外  殼 沙展鎳外覆保護膜
塑  鋼 無
螺  絲 無

電氣特性:
接觸電阻 < 1.0 mohm

尺  寸:
最大外徑 18.9mm
總  長 46.0mm

焊接溫度

使用溫控烙鐵保持400°C時10秒。
使用溫控烙鐵保持450°C時05秒。

產品製作過程符合歐盟危害性物質限制指令(RoHS)
