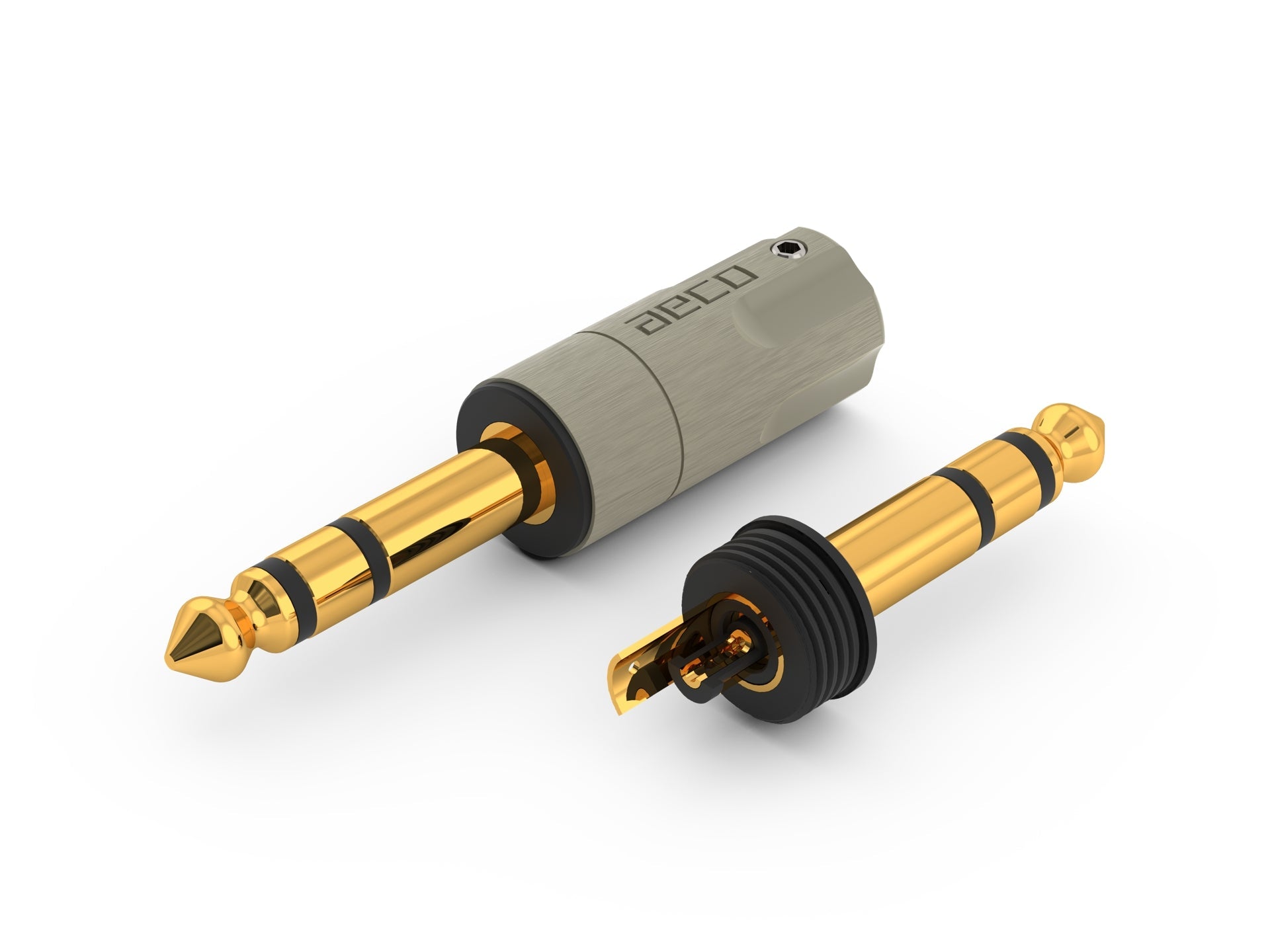

AT6-1231G

AT6-1231G

定價 $50.00 USD
定價 售價 $50.00 USD
特價 售罄
產品類型
表面處理
  • 壹個 / 壹組
  • 各通道導體一體車削成型
  • 本體與外殼以絕緣隔離
  • 導體使用高純度銅(碲銅)並採用無鎳電鍍

注意事項

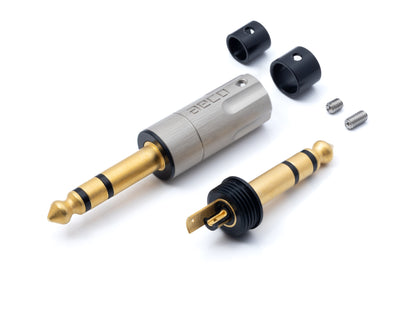

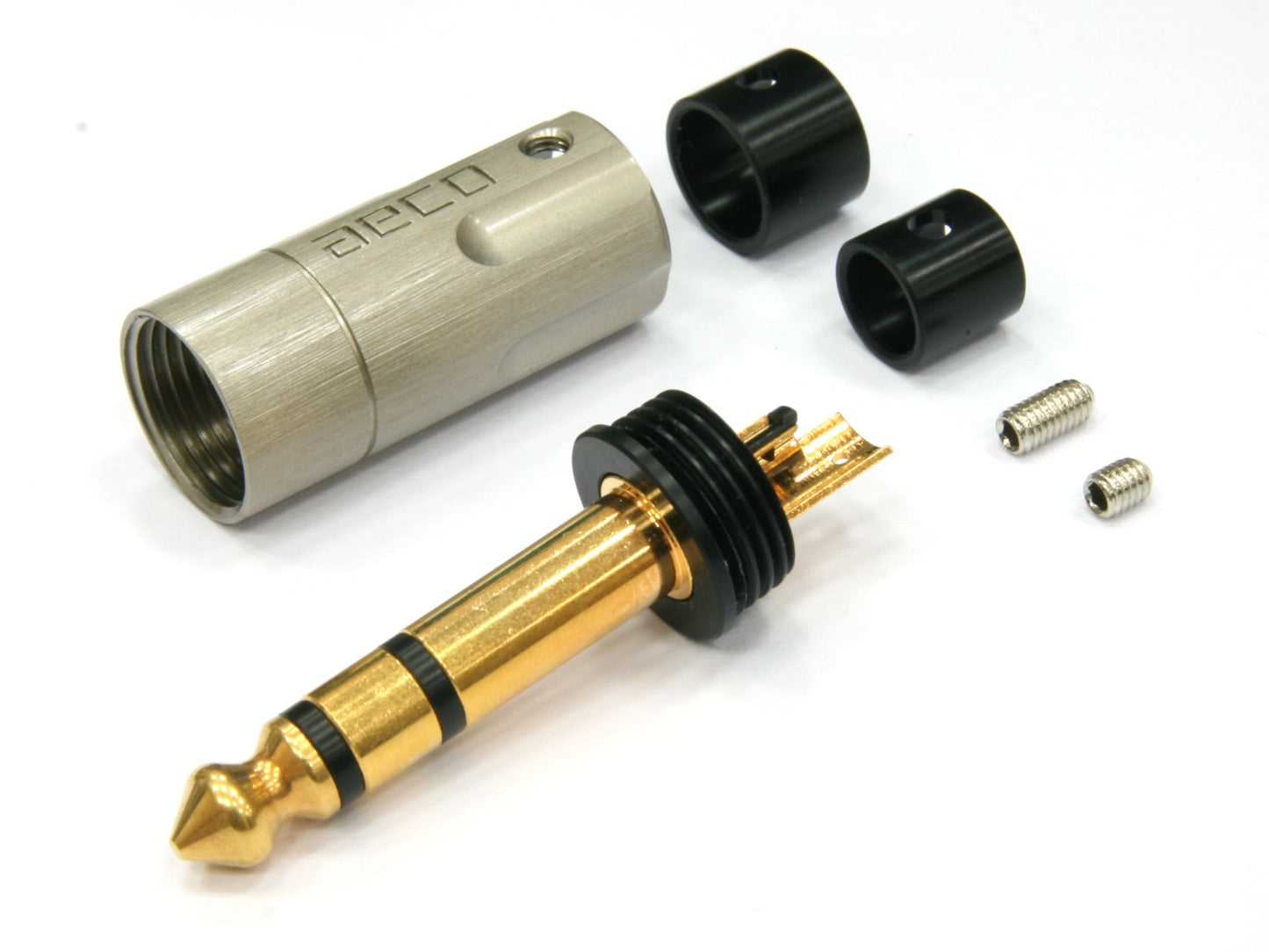

本產品隨包附鎖線螺絲(4/6MM各壹個)

設計説明

各通道導體皆為一體車削成型,減少訊號在穿越不同導體表面的損耗

外殼與本體間以絕緣材質鎖固,可選擇外殼與本體是否絕緣或導電

導體材質使用高純度銅(碲銅)並採用無鎳電鍍

以最高質量的設計手法與材質應用提供給對Hi-End需求的消費者

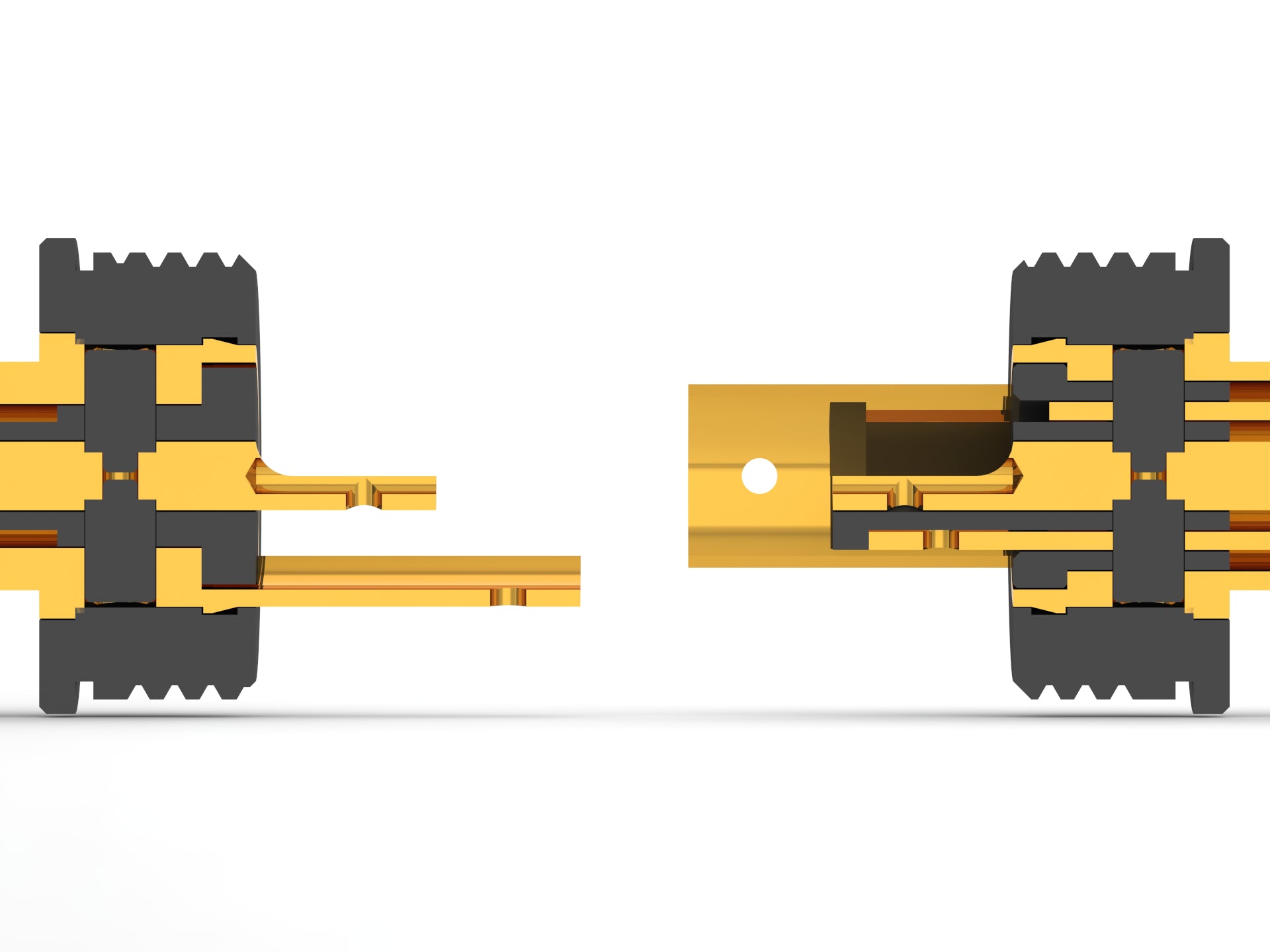

機構

中心針以裝配方式與POM絕緣鉚合
各通道本體透過POM絕緣間隔與中心針組立
近接線端層間結構留有一貫穿孔
透過兩側POM插銷貫穿將本體組穩定組立
POM鎖頭與本體鉚合並壓制插銷

本體組與外殼以螺牙相互鎖固
POM塑鋼尾套以螺絲鎖固於外殼末端
小尾套孔徑6.5mm,大尾套孔徑8.5mm
取下後外殼孔徑10.5mm

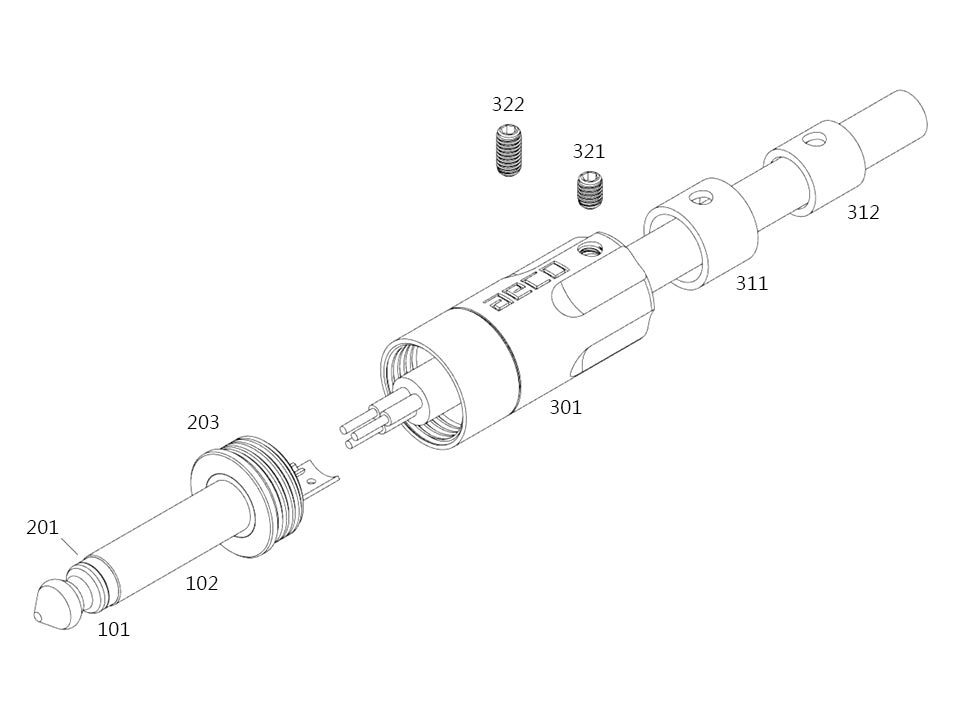

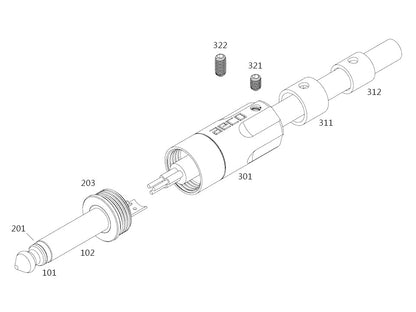

組裝

1. 剝除線纜外被(Cable jacket)及各通道導線絕緣(Wire insulation)

2. 依線纜外徑取捨是否使用小尾套(ID6.5mm)[312]、大尾套(ID8.5mm)[311]或僅使用外殼(ID10.5mm)[301],並將其套入線纜。

3. 焊接各通道導體。

4. 將外殼與本體組鎖頭[203]相互鎖固

5. 將外殼與線纜以螺絲[321/322]鎖固

規格

材質:
中心 針 碲銅(銅含量99.0%最少,C14500)
本  體 碲銅(銅含量99.0%最少,C14500)
絕  緣 POM塑鋼
鎖  頭 POM塑鋼
外  殼 銅鋅合金(C3604)
尾  套 POM塑鋼
螺  絲 不鏽鋼(SUS304)

表面處理:
中心 針 無鎳鍍金(10u")
本  體 無鎳鍍金(10u")

絕  緣 無
鎖  頭 無
外  殼 沙展鎳外覆保護膜
尾  套 無
螺  絲 鎳電鍍

電氣特性:
接觸電阻 < 1.0 mohm

尺  寸:
最大外徑 13.5mm
總  長 63.0mm

焊接溫度

使用溫控烙鐵保持400°C時15秒內。
使用溫控烙鐵保持420°C時10秒內。
使用溫控烙鐵保持440°C時08秒內。

產品製作過程符合歐盟危害性物質限制指令(RoHS)

產品取得台灣專利 (M581795)
