AT4-1812S

AT4-1812S

定價 $50.00 USD
定價 售價 $50.00 USD
特價 售罄
產品類型
表面處理
  • 壹個 / 壹組
  • aeco獨有“平行軸接缐端“設計專利,提高焊接便利性
  • 透過結構設計,使得左右聲道正負極等4極導體截面積相同
  • 各通道導體一體車削成型
  • 本體與外殼以絕緣隔離
  • 導體使用高純度銅(碲銅)並採用無鎳電鍍

注意事項

本產品隨包附鎖線螺絲(3/4MM各壹個)

過長的焊接時間容易造成絕緣膨脹或損毀,
請務必於各通道建議焊接溫度條件下進行焊接

設計説明

各通道導體皆為一體車削成型,減少訊號在穿越不同導體表面的損耗

各通道導體接線端與線纜導體軸向平行以利焊接

左右聲道正負極等四極導體路徑截面積相同

外殼與本體間以絕緣材質鎖固,可選擇外殼與本體是否絕緣或導電

導體材質使用高純度銅(碲銅)並採用無鎳電鍍

以最高質量的設計手法與材質應用提供給對Hi-End需求的消費者

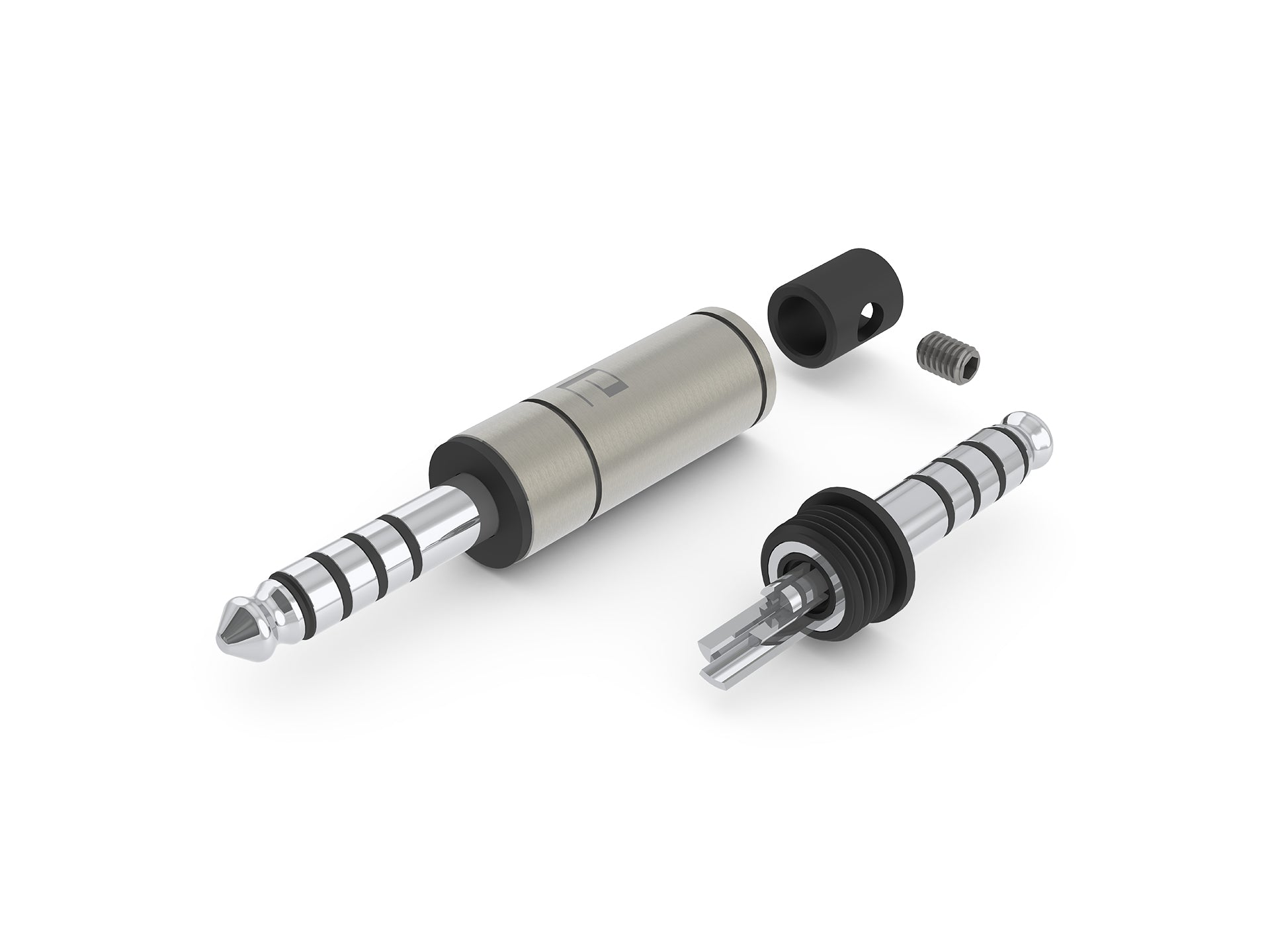

機構

頂針、中環及後套五個工件
依序與尼龍絕緣間隔組立
本體組層間結構留有開孔
透過開孔灌注填充劑填補本體間空隙
塑鋼鎖頭與本體組鉚合穩固

本體組與外殼以螺牙相互鎖固
塑鋼尾套以螺絲鎖固於外殼末端

組裝

1. 剝除線纜外被及各通道導線絕緣

2. 依線纜外徑取捨是否使用尾套(ID4.5mm)[311]或
僅使用外殼(ID6.5mm)[301],並將其套入線纜

3. 焊接各通道導體[101][102][103]

4. 各通道介面端與接線端極性標示請詳下圖

5. 將外殼與本體組鎖頭[203]相互鎖固

6. 將外殼與線纜以M3x4mm[321]或M3x3mm[322]螺絲鎖固

規格

材質:
頂  針 碲銅(銅含量99.0%最少,C14500)
中  ​環 碲銅(銅含量99.0%最少,C14500)
後  套 碲銅(銅含量99.0%最少,C14500)
絕  緣 尼龍(PA66)
鎖  頭 塑鋼(POM)
外  殼 不鏽鋼(SUS304)
尾  套 塑鋼(POM)
螺  絲 不鏽鋼(SUS304)

表面處理:
頂  針 無鎳鍍銀(120u")
中  環 無鎳鍍銀(120u")
後  套 無鎳鍍銀(120u")

絕  緣 無
鎖  頭 無
外  殼 無
尾  套 無
螺  絲 無

電氣特性:
接觸電阻 < 1.0 mohm

尺  寸:
最大外徑 8.90mm
總  長 43.5mm
​外殼孔徑 保留尾套時4.5mm
     取出尾套時6.5mm

焊接溫度

使用溫控烙鐵保持 340°C 時3~5秒。
使用溫控烙鐵保持 360°C 時2~3秒。

產品製作過程符合歐盟危害性物質限制指令(RoHS)

產品取得台灣專利 (M638409)
