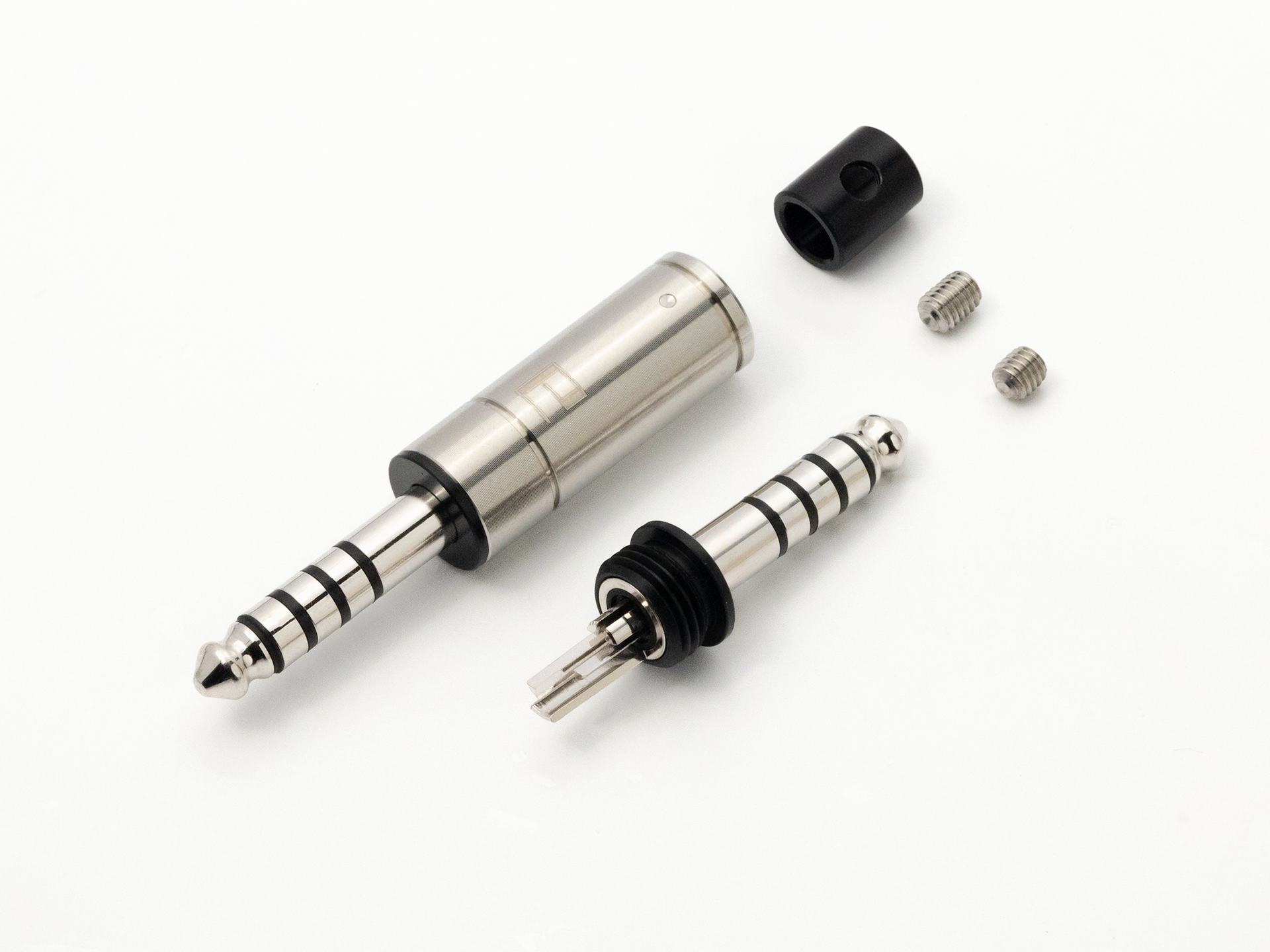

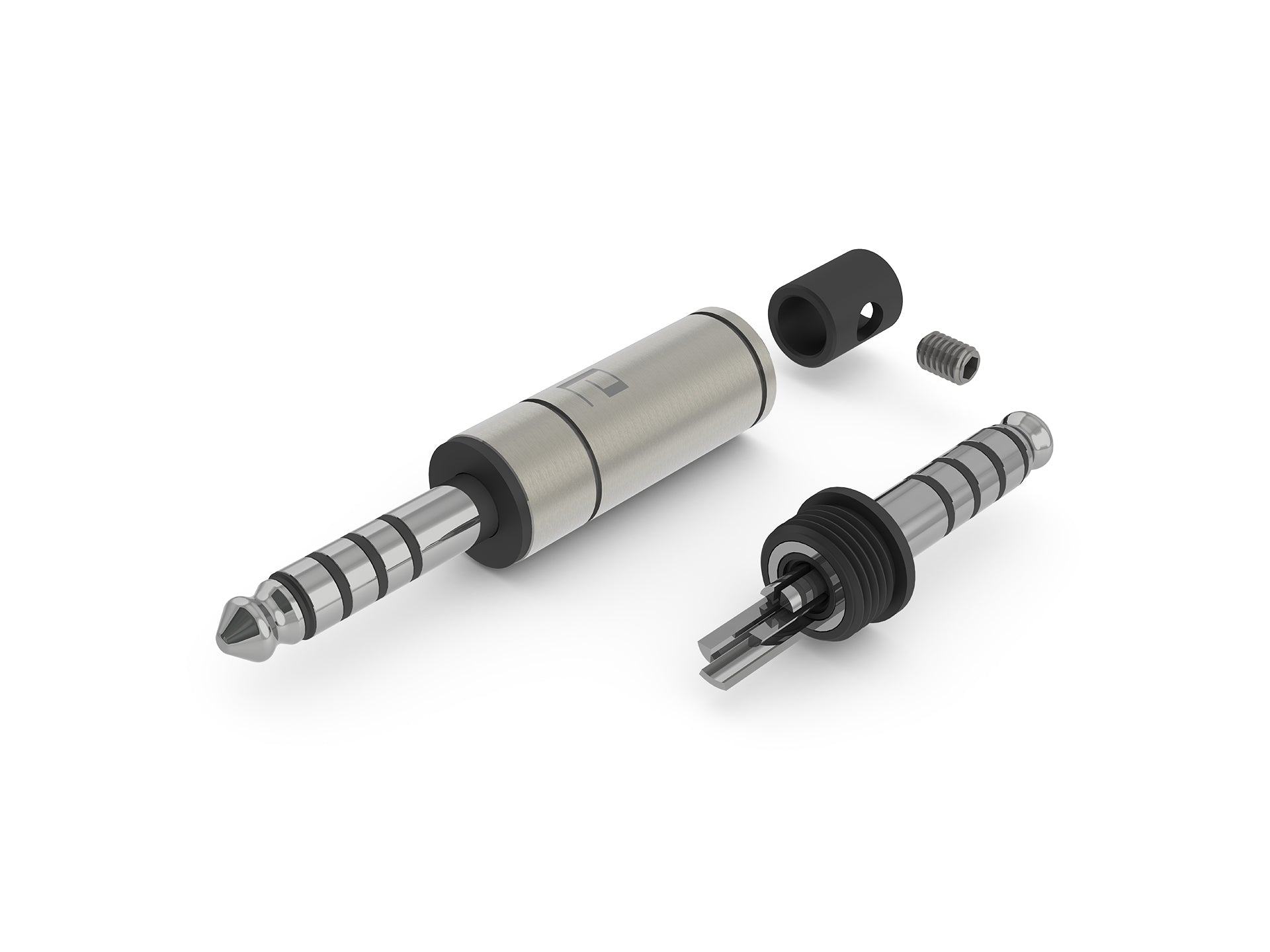

AT4-1812R

本產品隨包附鎖線螺絲(3/4MM各壹個)

過長的焊接時間容易造成絕緣膨脹或損毀，
請務必於各通道建議焊接溫度條件下進行焊接

各通道導體皆為一體車削成型，減少訊號在穿越不同導體表面的損耗

各通道導體接線端與線纜導體軸向平行以利焊接

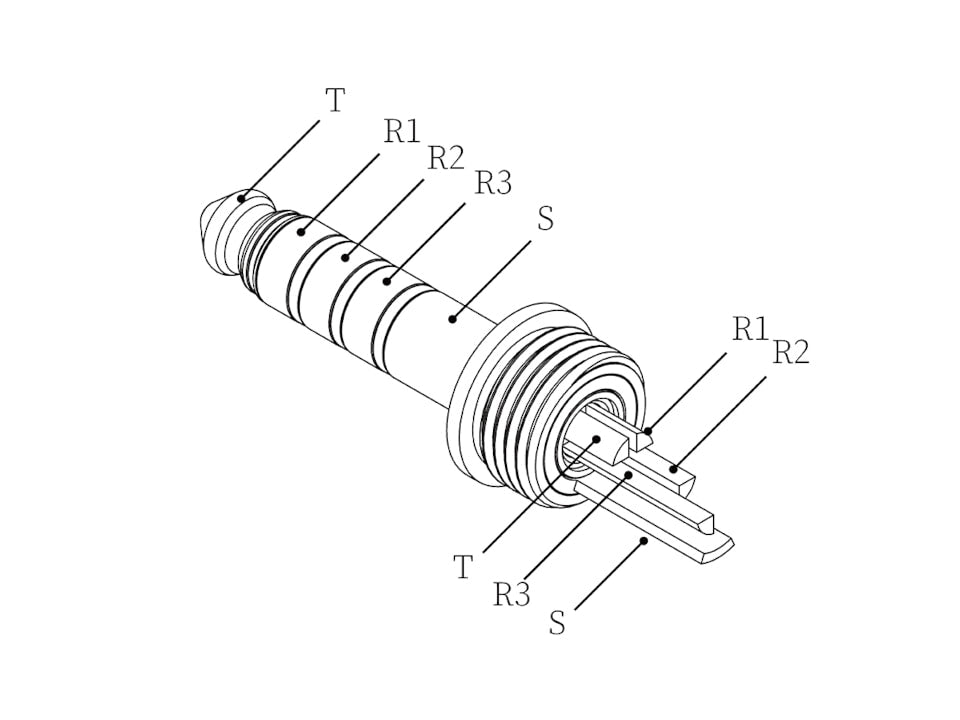

左右聲道正負極等四極導體路徑截面積相同

外殼與本體間以絕緣材質鎖固，可選擇外殼與本體是否絕緣或導電
​
導體材質使用高純度銅(碲銅)並採用無鎳電鍍

以最高質量的設計手法與材質應用提供給對Hi-End需求的消費者

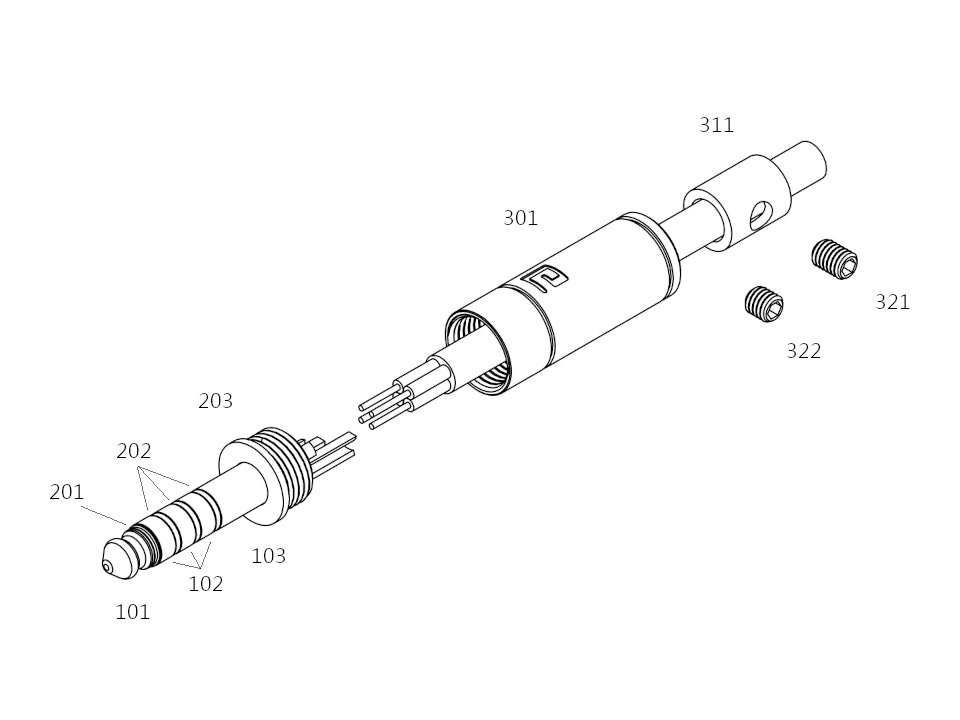

頂針、中環及後套五個工件
依序與尼龍絕緣間隔組立
本體組層間結構留有開孔
透過開孔灌注填充劑填補本體間空隙
塑鋼鎖頭與本體組鉚合穩固

本體組與外殼以螺牙相互鎖固
塑鋼尾套以螺絲鎖固於外殼末端

材質：
頂　　針　碲銅(銅含量99.0%最少，C14500)
中　　​環　碲銅(銅含量99.0%最少，C14500)
後　　套　碲銅(銅含量99.0%最少，C14500)
絕　　緣　尼龍(PA66)
鎖　　頭　塑鋼(POM)
外　　殼　不鏽鋼(SUS304)
尾　　套　塑鋼(POM)
螺　　絲　不鏽鋼(SUS304)

表面處理：
頂　　針　無鎳鍍銠
中　　環　無鎳鍍銠
後　　套　無鎳鍍銠
​
絕　　緣　無
鎖　　頭　無
外　　殼　無
尾　　套　無
螺　　絲　無
​
電氣特性：
接觸電阻 < 1.0 mohm

尺　　寸：
最大外徑　8.90mm
總　　長　43.5mm
​外殼孔徑　保留尾套時4.5mm
　　　　　取出尾套時6.5mm

使用溫控烙鐵保持 340°C 時3~5秒。
使用溫控烙鐵保持 360°C 時2~3秒。
