AT3-1351G

AT3-1351G

定價 $40.00 USD
定價 售價 $40.00 USD
特價 售罄
產品類型
表面處理
  • 壹個 / 壹組
  • 各通道導體一體車削成型
  • 本體與外殼以絕緣隔離
  • 導體使用高純度銅(碲銅)並採用無鎳電鍍

注意事項

本產品隨包附鎖線螺絲(3/4MM各壹個)

因3.5mm尺度較小,過長的焊接時間容易造成絕緣膨脹或損毀,
請務必於各通道建議焊接溫度條件下進行焊接

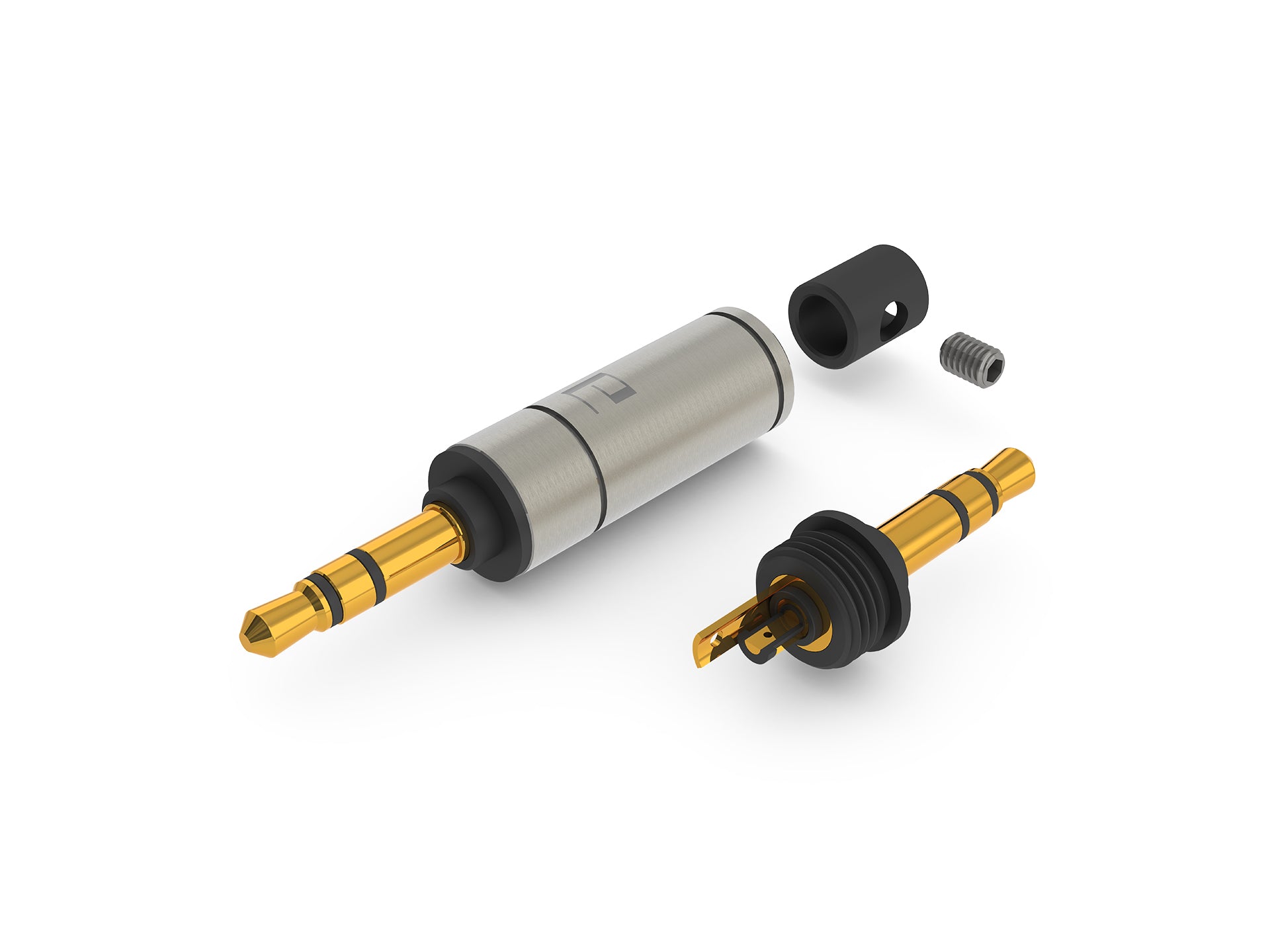

設計説明

各通道導體皆為一體車削成型,減少訊號在穿越不同導體表面的損耗

外殼與本體間以絕緣材質鎖固,可選擇外殼與本體是否絕緣或導電

導體材質使用高純度銅(碲銅)並採用無鎳電鍍

以最高質量的設計手法與材質應用提供給對Hi-End需求的消費者

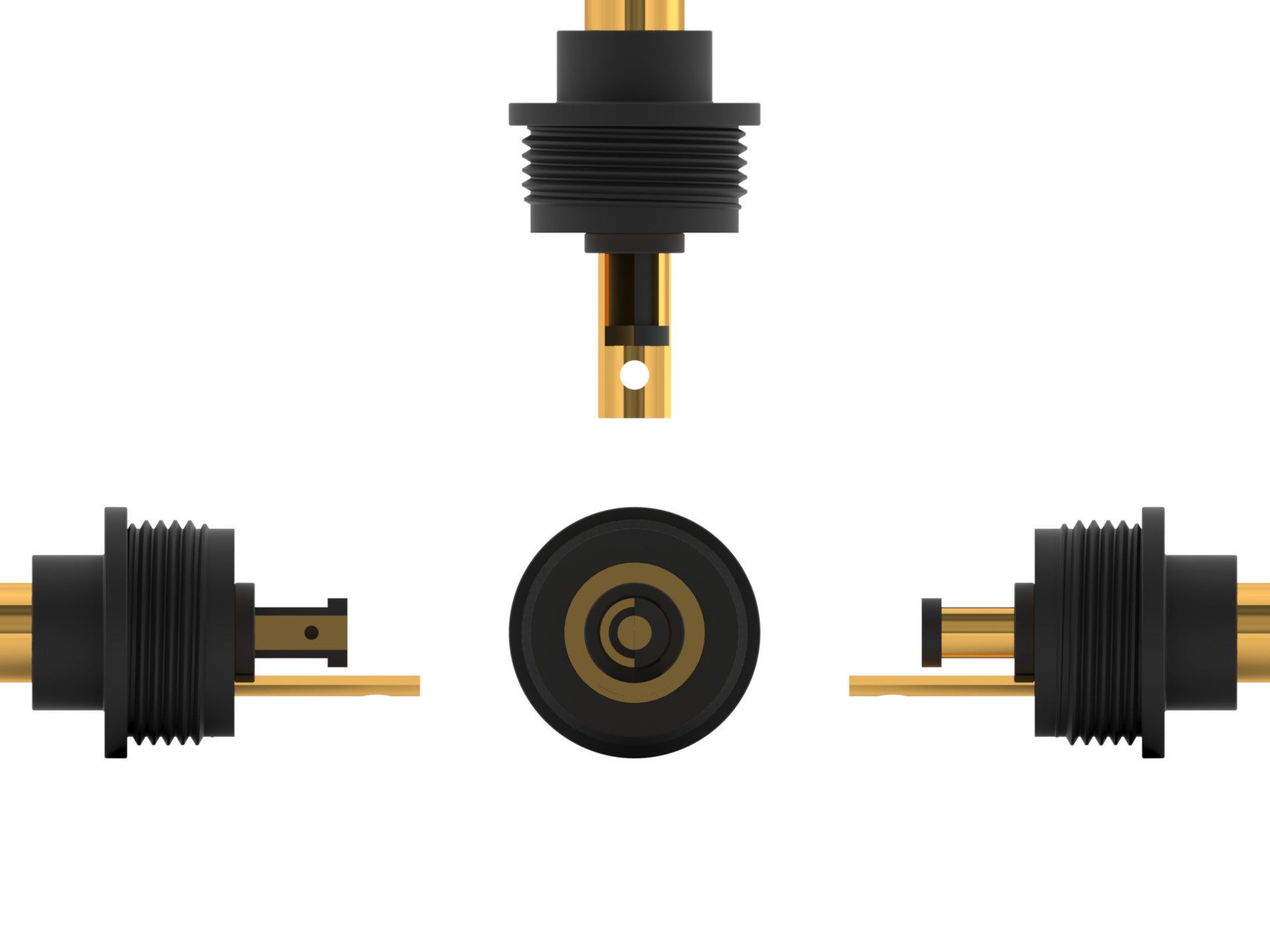

機構

中心針以裝配方式與POM絕緣鉚合
中環及後套本體透過POM絕緣間隔與中心針組立
中心針及本體層間結構留有開孔
透過開孔灌注填充劑填補本體間空隙
POM鎖頭與本體鉚合穩固

本體組與外殼以螺牙相互鎖固
POM塑鋼尾套以螺絲鎖固於外殼末端

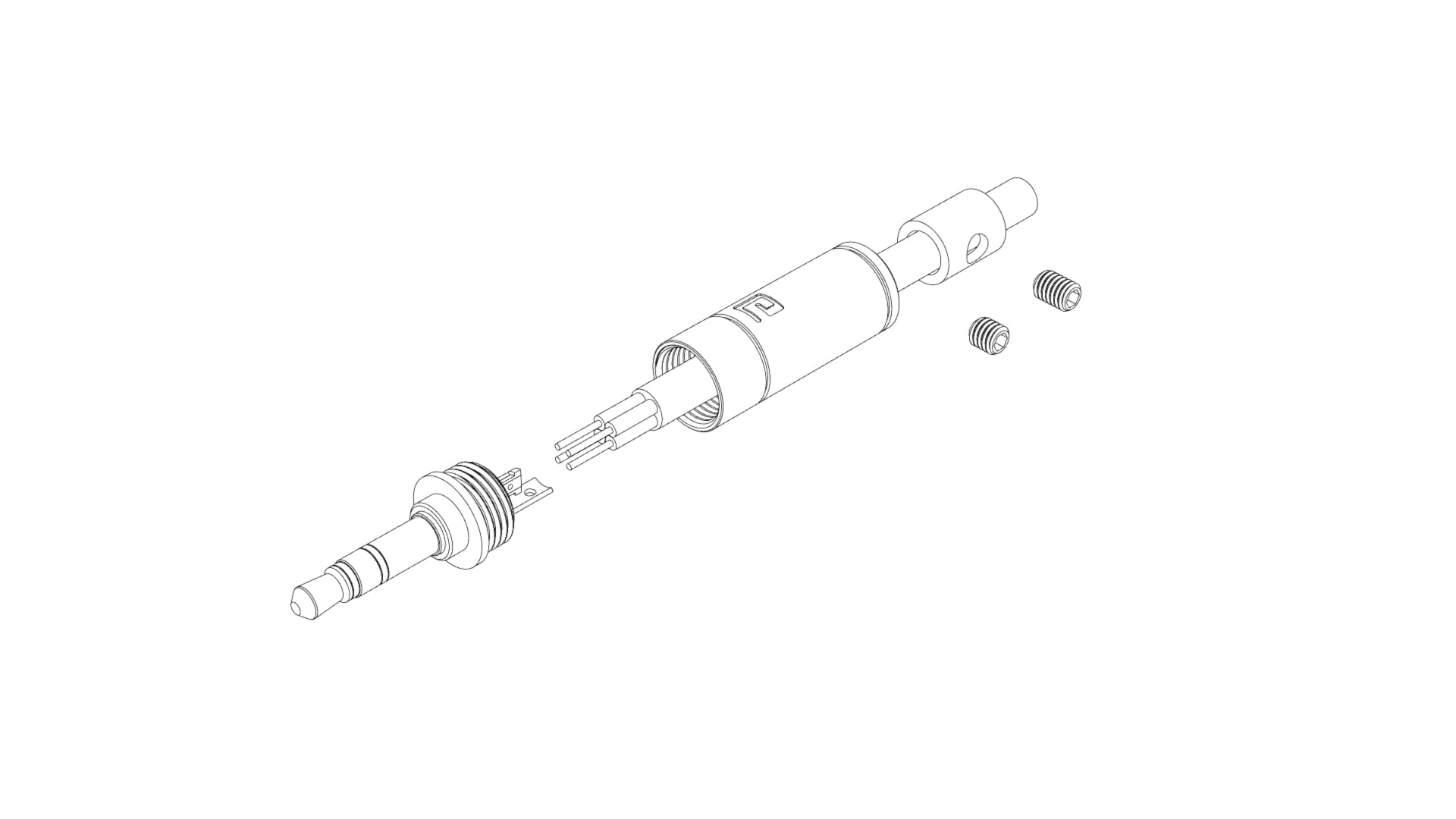

組裝

1. 剝除線纜外被及各通道導線絕緣

2. 依線纜外徑取捨是否使用尾套(ID4.5mm)[311]或僅使用外殼(ID6.5mm),並將其套入線纜。

3. 焊接各通道導體。

4. 將外殼與本體組鎖頭[203]相互鎖固

5. 將外殼與線纜以M3x4mm[321]或M3x3mm[322]螺絲鎖固

規格

材質:
中心 針 碲銅(銅含量99.0%最少,C14500)
本  體 碲銅(銅含量99.0%最少,C14500)
絕  緣 POM塑鋼
鎖  頭 POM塑鋼
外  殼 不鏽鋼(SUS304)
尾  套 POM塑鋼
螺  絲 不鏽鋼(SUS304)

表面處理:
中心 針 無鎳鍍金(10u")
本  體 無鎳鍍金(10u")

絕  緣 無
鎖  頭 無
外  殼 無
尾  套 無
螺  絲 無

電氣特性:
接觸電阻 < 1.0 mohm

尺  寸:
最大外徑 8.90mm
總  長 40.5mm
​外殼孔徑 保留尾套時4.5mm
     取出尾套時6.5mm

焊接溫度

中心針(Tip)
使用溫控烙鐵保持 340°C 時4~7秒。
使用溫控烙鐵保持 360°C 時3~6秒。
使用溫控烙鐵保持 380°C 時2~5秒。
使用溫控烙鐵保持 400°C 時1~4秒。

中環導體(Ring)
使用溫控烙鐵保持 340°C 時9~12秒。
使用溫控烙鐵保持 360°C 時6~9秒。
使用溫控烙鐵保持 380°C 時5~8秒。
使用溫控烙鐵保持 400°C 時2~5秒。

後套導體(Sleeve)
使用溫控烙鐵保持 340°C 時6~9秒。
使用溫控烙鐵保持 360°C 時5~8秒。
使用溫控烙鐵保持 380°C 時3~6秒。
使用溫控烙鐵保持 400°C 時2~5秒。

產品製作過程符合歐盟危害性物質限制指令(RoHS)

產品取得台灣專利 (M581795)
