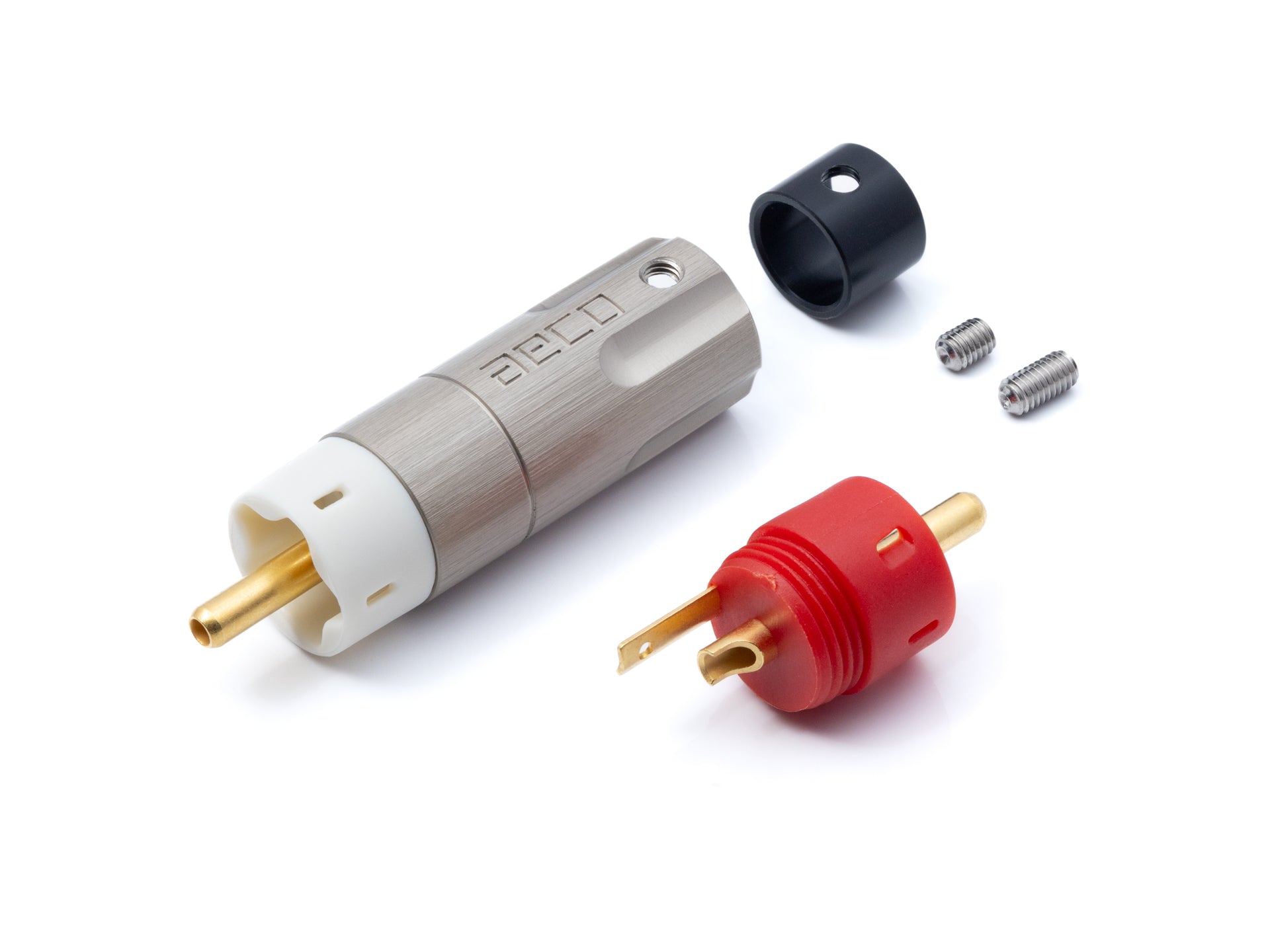

ARP-4045

本產品隨包附鎖線螺絲(4/6MM各四個)

母座與端子皆具備相容於同軸RCA介面並可單方面更換。

減少導體體積與路徑降低訊號傳遞產生的電阻、電容與電感反應。

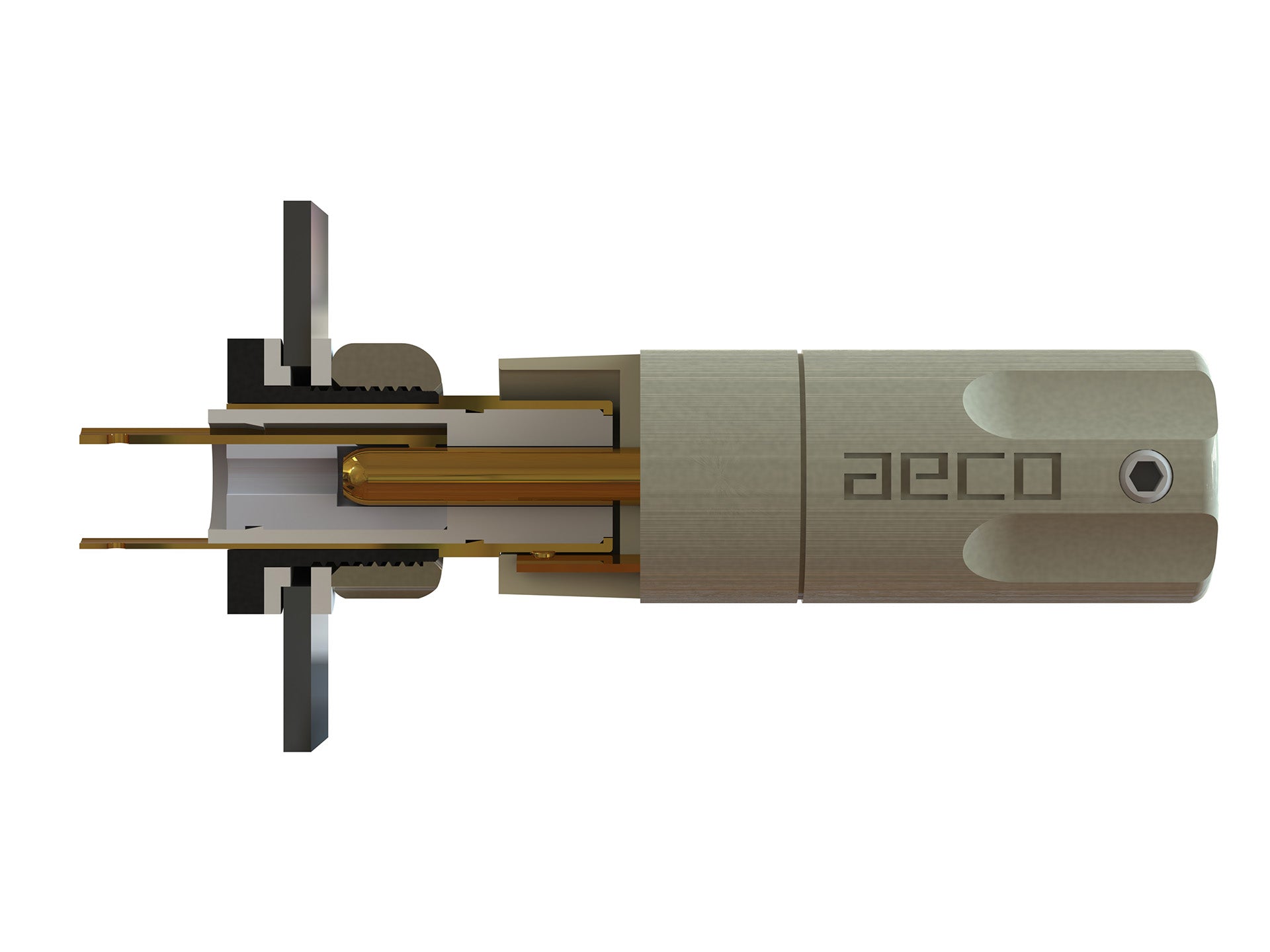

非同軸設計可於公母配合時使得訊號僅以單點接觸傳導。

端子運用尼龍複合材質特性可提供足夠彈性及夾持力與母座緊迫接合。

導體材質使用高純度銅(鍗銅)並採用無鎳電鍍。

以最高質量的設計手法與材質應用提供給對Hi-End需求的消費者。

中心針以塑膠射出包覆方式與本體固定成形
本體五角星造型設計與尼龍複合材質特性
可提供足夠彈性及夾持力與母座緊迫接合

接地片以卡榫方式和本體緊密固定
非同軸設計可於公母配合時僅以單點接觸傳導

線纜與正負極焊接妥善後
外殼與本體以螺紋配合鎖固
再透過螺絲將線纜與外殼鎖固

材質：
中心　針　　碲銅(銅含量99.0%最少，C14500)
接地　片　　紅銅(銅含量99.5%最少，C1100)

本　　體　　玻纖補強尼龍(紅／白色)
外　　殼　　銅鋅合金(C3604)
尾　　套　　塑鋼
螺　　絲　　不鏽鋼(SUS304)

表面處理：
中心　針　無鎳鍍金(10u")
接地　片　無鎳鍍金(10u")

本　　體　　無
外　　殼　　車削刻字／軸向髮絲紋／沙展鎳電鍍
尾　　套　　無
螺　　絲　　鎳電鍍

電氣特性：
接觸電阻　<0.3 mohm
(與ARJ-4045系列配合)

尺　　寸：
最大外徑　13.7mm
外殼孔徑　保留尾套時8.5mm
　　　　　取出尾套時10.5mm
總　　長　46.4mm

使用溫控烙鐵保持380°C時05~08秒。
使用溫控烙鐵保持360°C時09~13秒。
使用溫控烙鐵保持340°C時13~18秒。
使用溫控烙鐵保持320°C時19~25秒。
