ARP-1512G

ARP-1512G

定價 $70.00 USD
定價 售價 $70.00 USD
特價 售罄
產品類型
表面處理
  • 肆個 / 壹組
  • 導體非同軸單點接觸
  • 本體組採可拆卸結構組合
  • 獨立C型銅圈強化插拔力
  • 零件可完全拆解利於回收
  • 導體使用高純度銅(碲銅)並採用無鎳電鍍

注意事項

本產品隨包附鎖線螺絲(3/4MM各肆個)

設計説明

非同軸設計可於公母配合時使得訊號僅以單點接觸傳導。

本體組採可拆卸結構組合,焊接時可選擇性地將導體取出焊接。

C型銅圈強化公母配合插拔力且不與導體導通。

本產品全部零件可完全拆解利於回收。

導體材質使用高純度銅(碲銅)並採用無鎳電鍍以最高質量的設計手法與材質應用提供給對Hi-End需求的消費者。

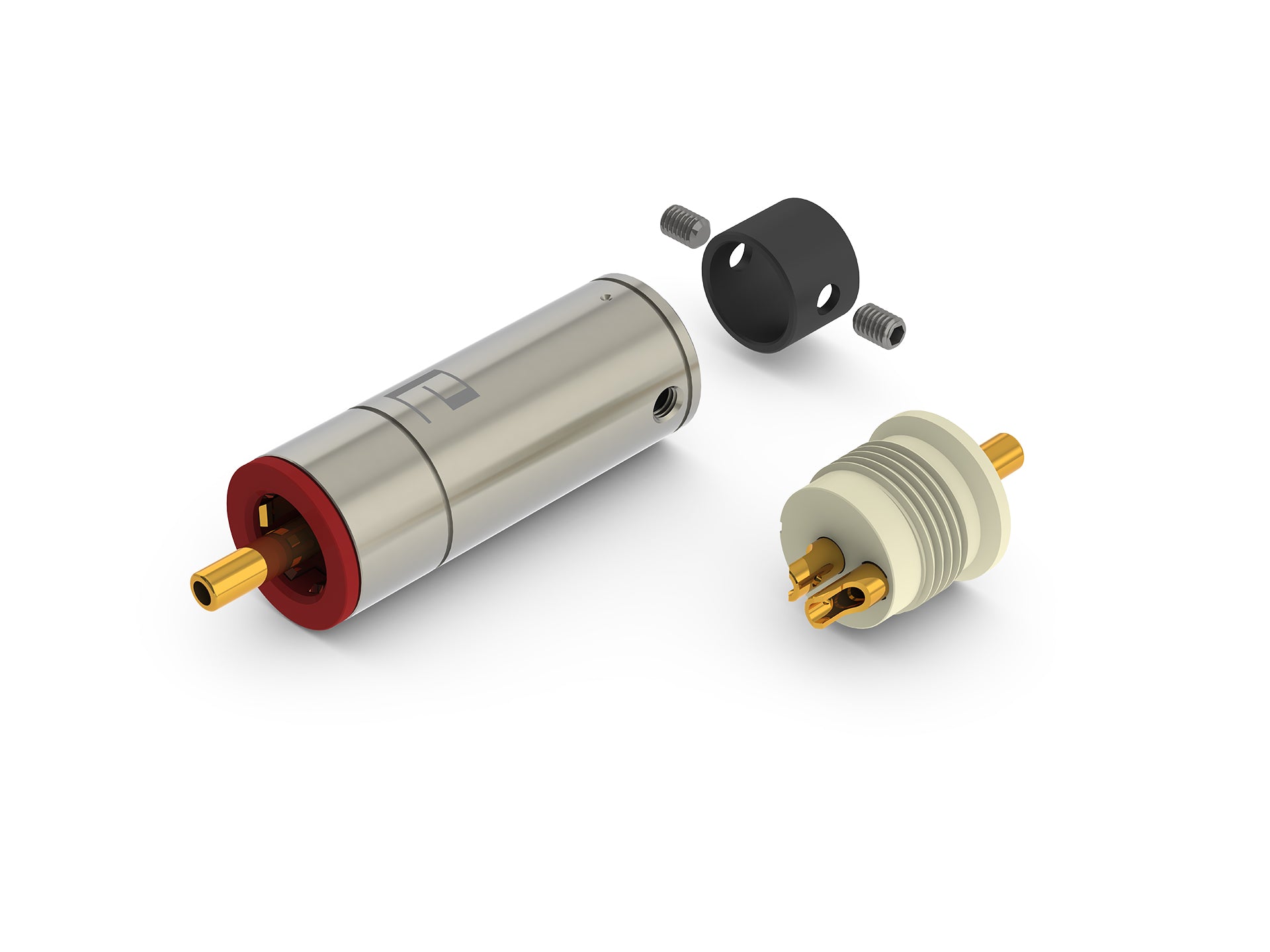

機構

C型銅圈置入下蓋絕緣近介面端凹槽內
中心針及接地針依序穿過C型銅圈置入下蓋絕緣
將上蓋絕緣與下蓋絕緣閉合完成本體組組裝

​本體組與外殼以螺牙相互鎖固
塑鋼尾套以螺絲鎖固於外殼末端

組裝

1. 剝除線纜外被及正負極導線絕緣

2. 依線纜外徑取捨是否使用尾套(ID9.0mm)[6]或 僅使用外殼(ID11.5mm)[5],並將其套入線纜

3. 將正負極導線各別焊接於正極導體[3]及負極導體[4]

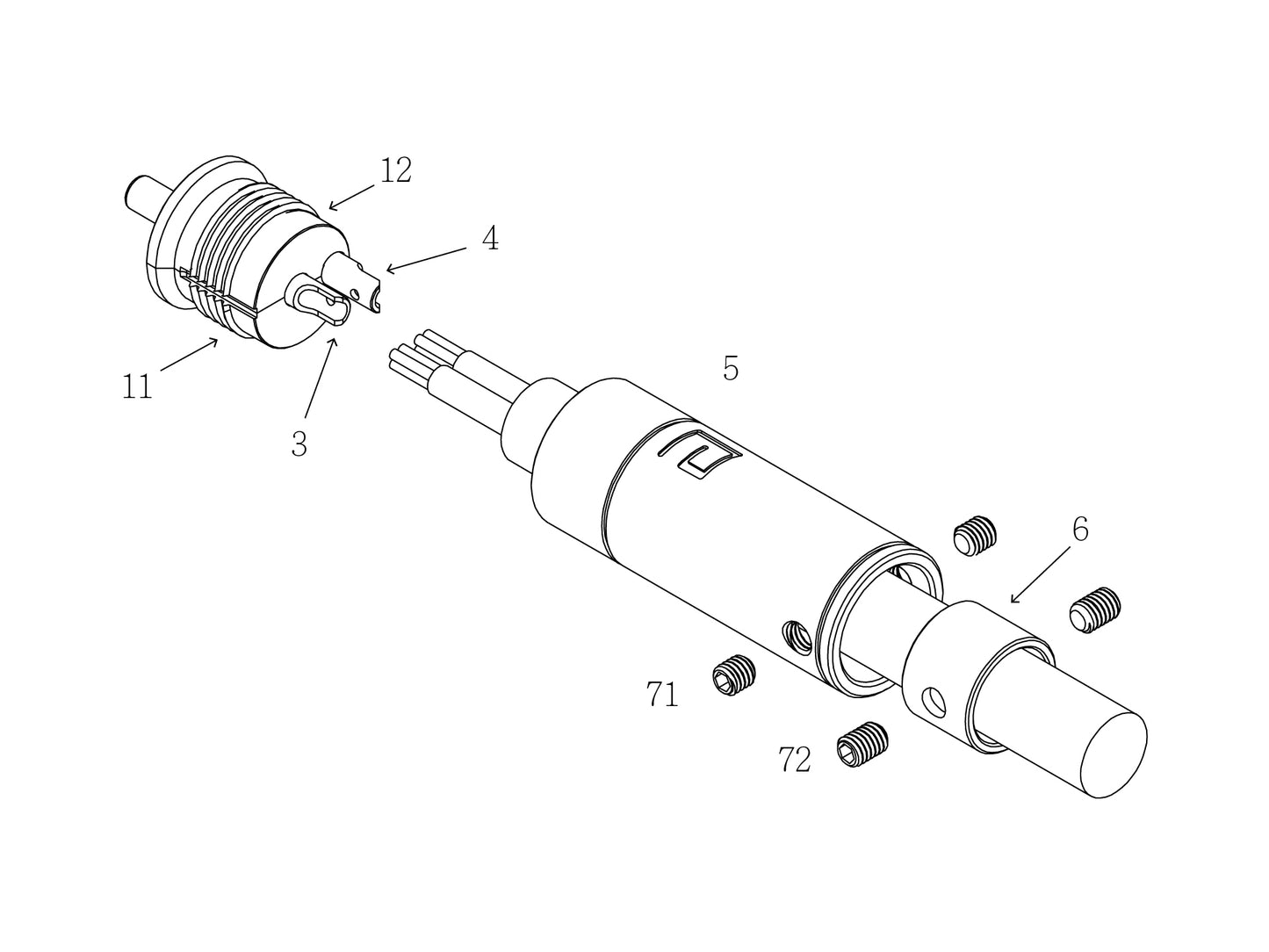

4. 若選擇將導體取出進行焊接請參考本體組爆炸

4.1 本體組的組裝請依序將C型銅圈[2]、中心針[3]及接地針[4]置入本體下蓋[12],再將本體上蓋[11]蓋合

5. 將本體組與外殼[5]以螺紋鎖固

6. 將外殼與線纜以M3x4mm[72]或M3x3mm[71]螺絲鎖固

規格

材質:
中心 針 碲銅(銅含量99.0%最少,C14500)
接地 針 碲銅(銅含量99.0%最少,C14500)
C型銅圈 磷青銅(C5441)
本  體 玻纖補強尼龍(紅/白色)
外  殼 不鏽鋼(SUS304)
尾  套 塑鋼
螺  絲 不鏽鋼(SUS304)

表面處理:
中心 針 無鎳鍍金(10u")
接地 針 無鎳鍍金(10u")

C型銅圈 無
本  體 無
外  殼 無 / 雷射刻字
尾  套 無
螺  絲 無

電氣特性:
接觸電阻 <0.3 mohm
(與ARJ-4045系列配合)

尺  寸:
最大外徑 13.9mm
外殼孔徑 保留尾套時9.0mm
     取出尾套時11.5mm
總  長 45.7mm

焊接溫度

使用溫控烙鐵保持380°C時05~08秒。
使用溫控烙鐵保持360°C時09~13秒。
使用溫控烙鐵保持340°C時13~18秒。
使用溫控烙鐵保持320°C時19~25秒。

產品製作過程符合歐盟危害性物質限制指令(RoHS)

產品取得台灣專利 (M642645)
