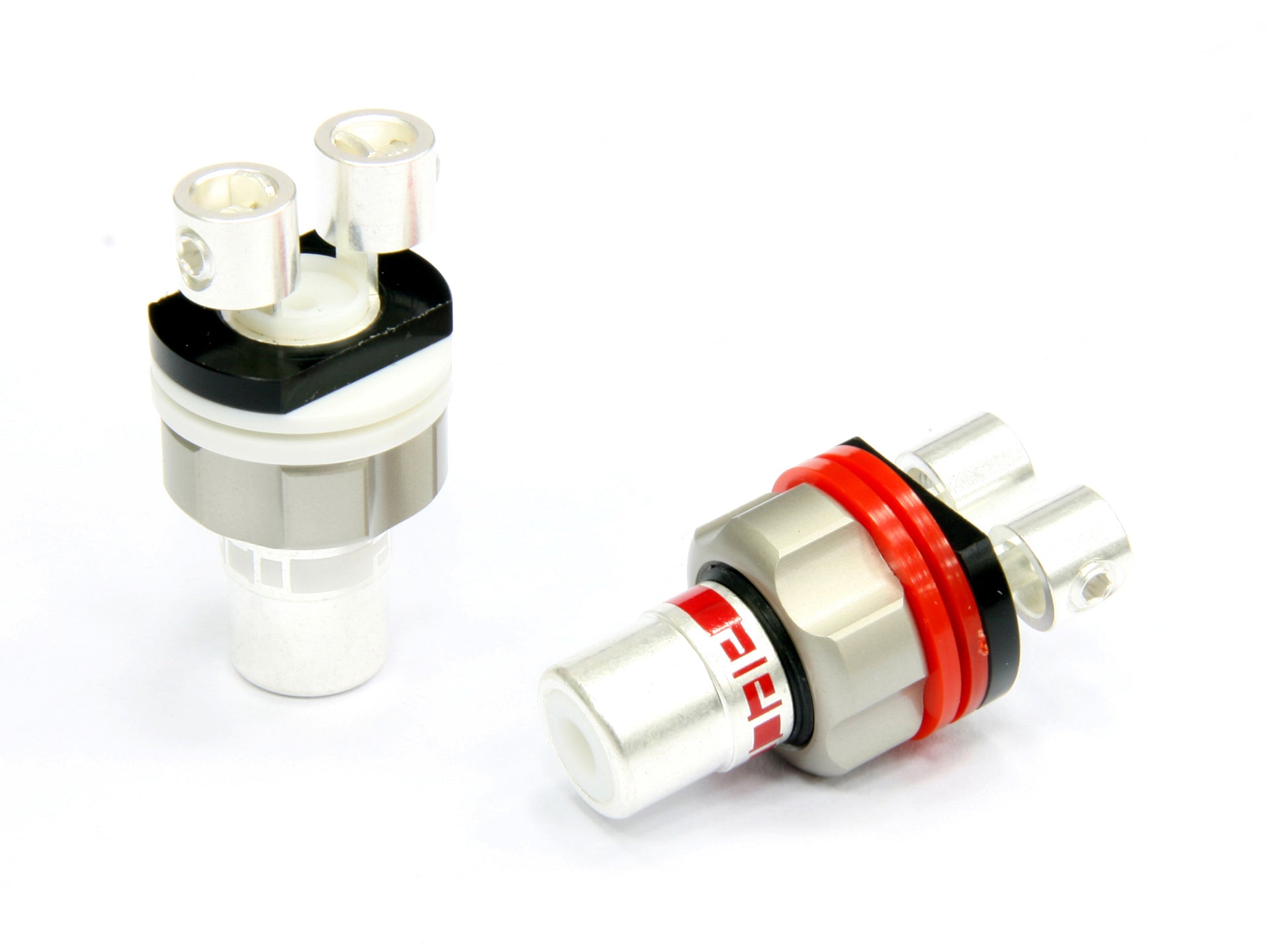

ARJ-4045S

ARJ-4045S

定價 $40.00 USD
定價 售價 $40.00 USD
特價 售罄
產品類型
材質
  • 貳個 / 壹組
  • 相容於傳統RCA介面
  • 導體非同軸單點接觸
  • 減量設計降低訊號傳遞干擾
  • 與板端絕緣設計隔絕外在因素影響
  • 可選擇焊接或鎖固線纜導體功能
  • 導體使用高純度銅(碲銅)並採用無鎳電鍍

設計説明

母座與端子皆具備相容於同軸RCA介面並可單方面更換

減少導體體積與路徑降低訊號傳遞產生的電阻、電容與電感反應

非同軸設計可於公母配合時使得訊號僅以單點接觸傳導

母座外殼採用絕緣材質,隔絕與設備板端金屬的接觸,減少外在因素影響

接線端以半剖及螺絲銅圈配合,提供可選擇焊接或鎖固線纜導體功能

導體材質使用高純度銅(鍗銅)並採用無鎳電鍍

以最高質量的設計手法與材質應用提供給對Hi-End需求的消費者

機構

訊號彈片以裝配方式與PTEF鐵氟龍固定於本體內
本體外以POM塑鋼外殼包覆隔絕設備板端金屬部分
本體組自板端內部穿過開口配合華司組及五角星螺帽鎖固
銅圈以螺絲與本體臨時鎖固可依需求直接鎖固或卸下改以焊接

注意事項

本產品適用於設備板端直徑12mm圓形開口
本產品適用於最大3.5mm厚度設備板端
本產品螺帽鎖固可承受最大八(磅/吋)扭力

​請注意,刻意過度鎖固會造成零件損壞

組裝

1. 取下螺帽[111]及華司[121]

2.1 焊接設備導線時移除銅圈[311&312]及其螺絲[321&322]

2.2 鎖固設備導線時保持銅圈[311&312]及其螺絲[321&322]

3. 將本體組[211]由板端內側向外穿過開口

4. 鎖上螺帽及華司,不需鎖緊以利接線微調

5.1 焊接設備導線

5.2 旋開銅圈上的螺絲[321&322]後鎖固設備導線,
透過旋轉本體組以取得鎖固工作空間

6. 鎖固螺帽​

規格

材質:
中心 針 紅銅(銅含量99.5%最少,C1100)
接地 片 碲銅(銅含量99.0%最少,C14500)
絕  緣 PTFE鐵氟龍(白色)
外  殼 POM塑鋼(黑色)
華  司 PE(紅/白色)
螺  帽 銅鋅合金(C3604)
銅  圈 銅鋅合金(C3604)
導體螺絲 銅鋅合金(C3604)

表面處理:
中心 針 無鎳鍍銀(120u")
接地 片 無鎳鍍銀(120u")
銅  圈 無鎳鍍銀(120u")
導體螺絲 無鎳鍍銀(120u")

絕  緣 無
外  殼 無
華  司 無
螺  帽 沙展鎳外覆保護膜

電氣特性:
接觸電阻 <0.3 mohm
(與ARP-4045系列配合)

尺  寸:
最大外徑 15.0mm
總  長 29.0mm

焊接溫度

產品製作過程符合歐盟危害性物質限制指令(RoHS)
