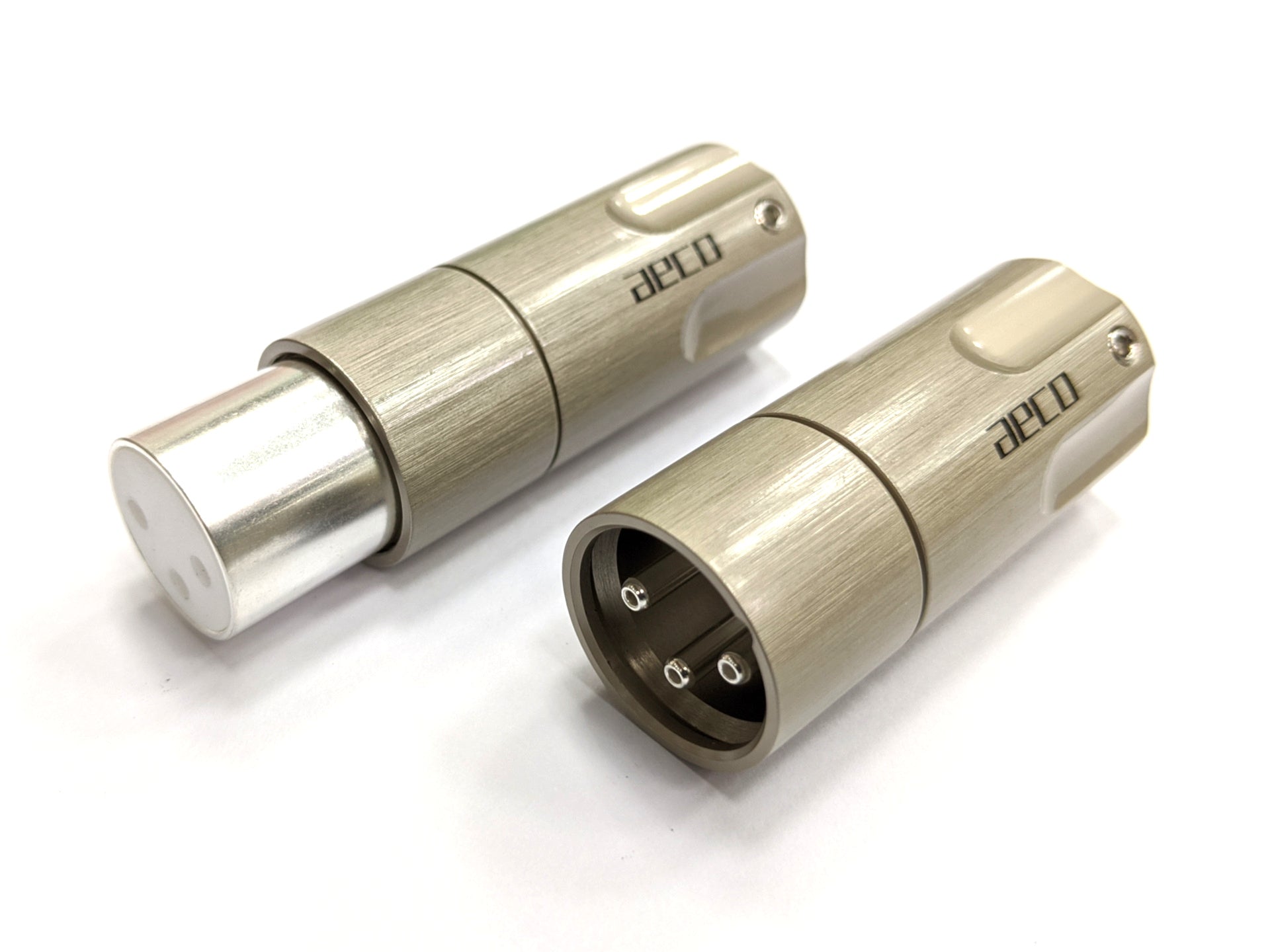

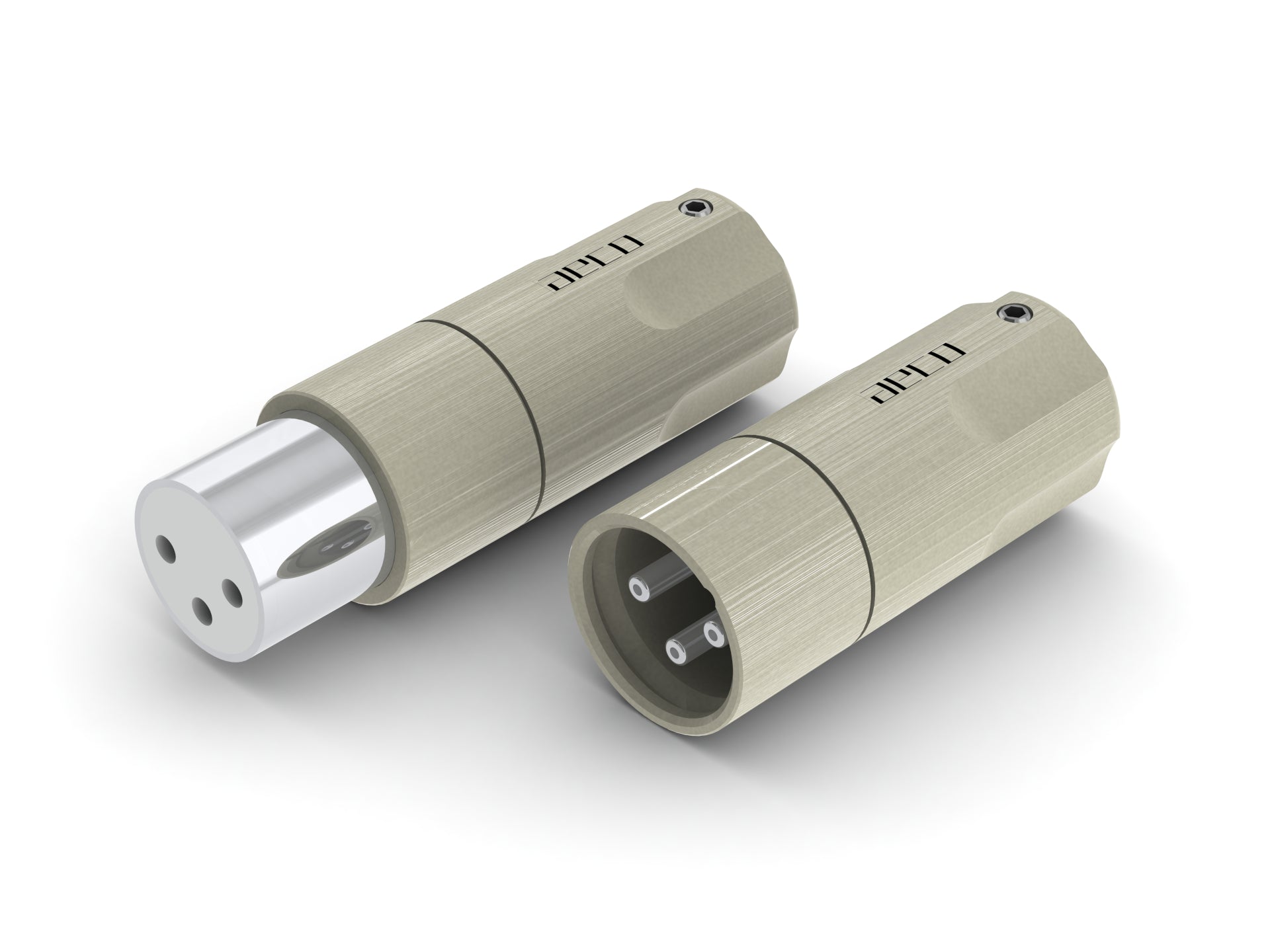

AMI-1060S

本產品母端並無標準按鈕卡榫設計
本產品可相容傳統按鈕卡榫設計的公母座

相容標準XLR介面

非同軸設計可於公母配合時使得訊號僅以單點接觸傳導

導體間及本體以PTFE絕緣隔離
​
導體材質使用高純度銅(鍗銅)並採用無鎳電鍍

以最高質量的設計手法與材質應用提供給對Hi-End需求的消費者

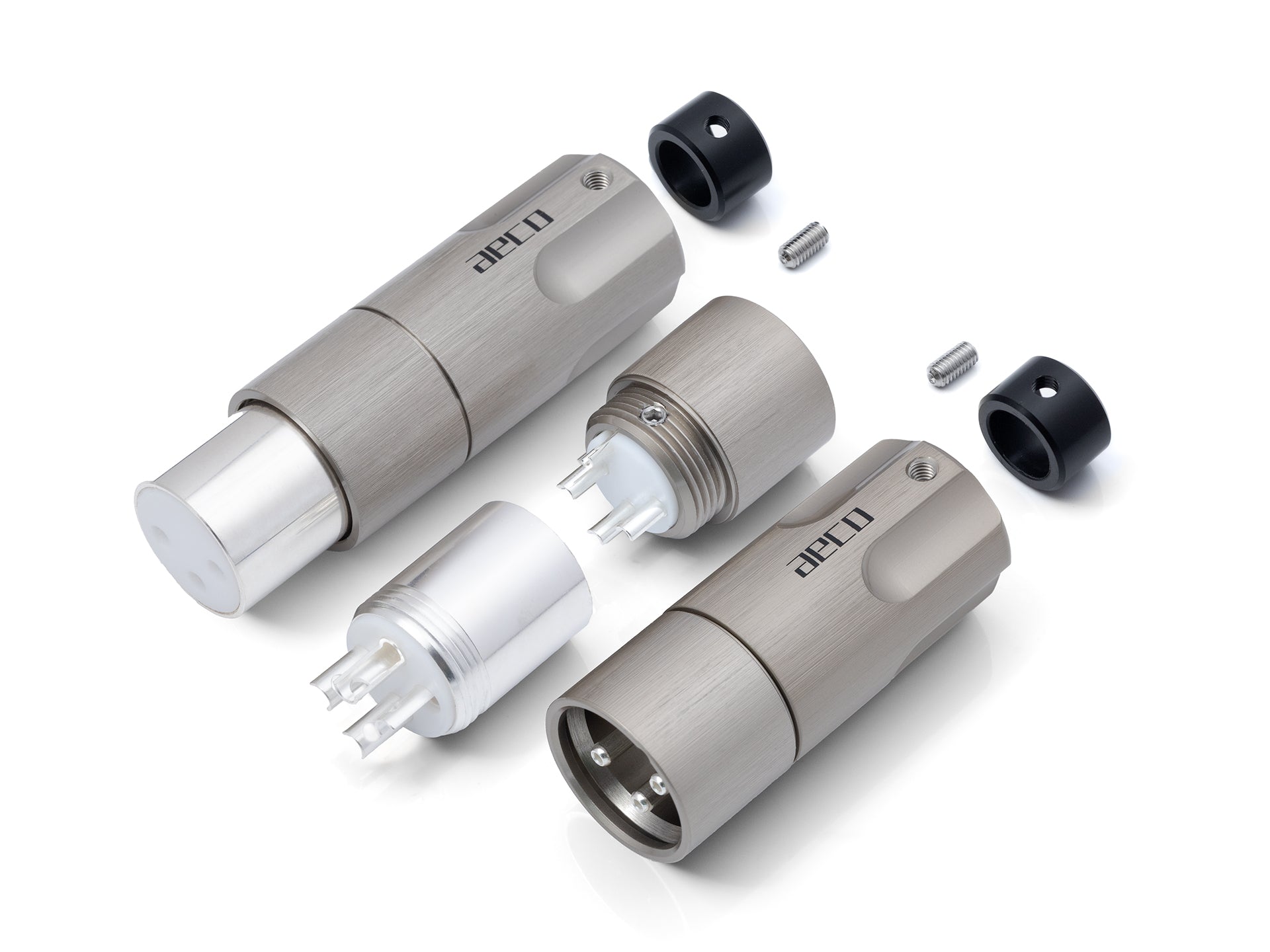

公端PTFE絕緣以裝配方式緊迫固定於本體內
中空中心針以裝配方式緊迫固定於PTFE絕緣內
公端接地中心針鉚合於本體

母端中心針以裝配方式緊迫固定於PTFE絕緣內
母端PTFE絕緣以卡榫緊迫固定於本體內

本體與外殼以螺牙相互鎖固
POM塑鋼尾套以螺絲鎖固於外殼末端
尾套孔徑8.5mm，取下後外殼孔徑12.5mm

材質：
訊號　端　公端碲銅(銅含量99.0%最少，C14500)
　　　　　母端碲銅(銅含量99.0%最少，C14500)
接地　端　公端銅鋅合金(C3604)
　　　　　母端碲銅(銅含量99.0%最少，C14500)
絕　　緣　PTFE鐵氟龍
本　　體　銅鋅合金(C3604)
外　　殼　銅鋅合金(C3604)
尾　　套　POM塑鋼
螺　　絲　不鏽鋼(SUS304)

表面處理：
AMI-1060S
訊號　端　無鎳鍍銀(120u")
接地　端　無鎳鍍銀(120u")
本　　體　公端沙展鎳外覆保護膜
　　　　　母端無鎳鍍銀(120u")

絕　　緣　無
外　　殼　沙展鎳外覆保護膜
塑　　鋼　無
螺　　絲　鎳電鍍
​
電氣特性：
接觸電阻 < 1.0 mohm

尺　　寸：
最大外徑　18.9mm
總　　長　公端46.0mm
　　　　　母端60.5mm

使用溫控烙鐵保持400°C時10秒。
使用溫控烙鐵保持450°C時05秒。
