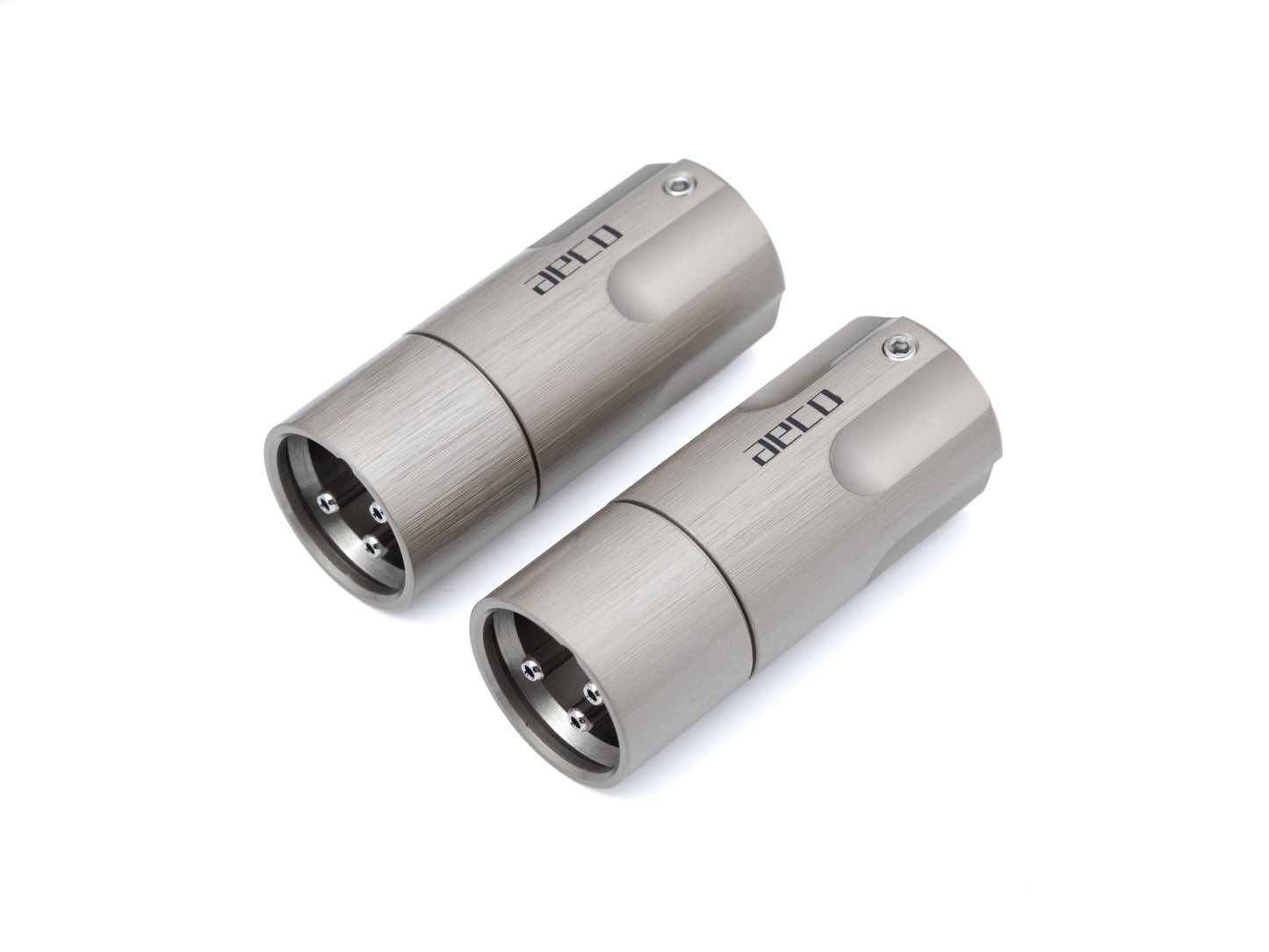

AMI-1060R

AMI-1060R

定價 $80.00 USD
定價 售價 $80.00 USD
特價 售罄
產品類型
表面處理
  • 貳個(公母各壹) / 壹組
  • 訊號以單點接觸傳導
  • 導體間及本體以PTFE絕緣隔離
  • 減量設計降低訊號傳遞干擾
  • 高質量的設計手法與材質應用提供給對Hi-End需求的消費者

注意事項

本產品母端並無標準按鈕卡榫設計
本產品可相容傳統按鈕卡榫設計的公母座

設計説明

相容標準XLR介面

非同軸設計可於公母配合時使得訊號僅以單點接觸傳導

導體間及本體以PTFE絕緣隔離

導體材質使用高純度銅(鍗銅)並採用無鎳電鍍

以最高質量的設計手法與材質應用提供給對Hi-End需求的消費者

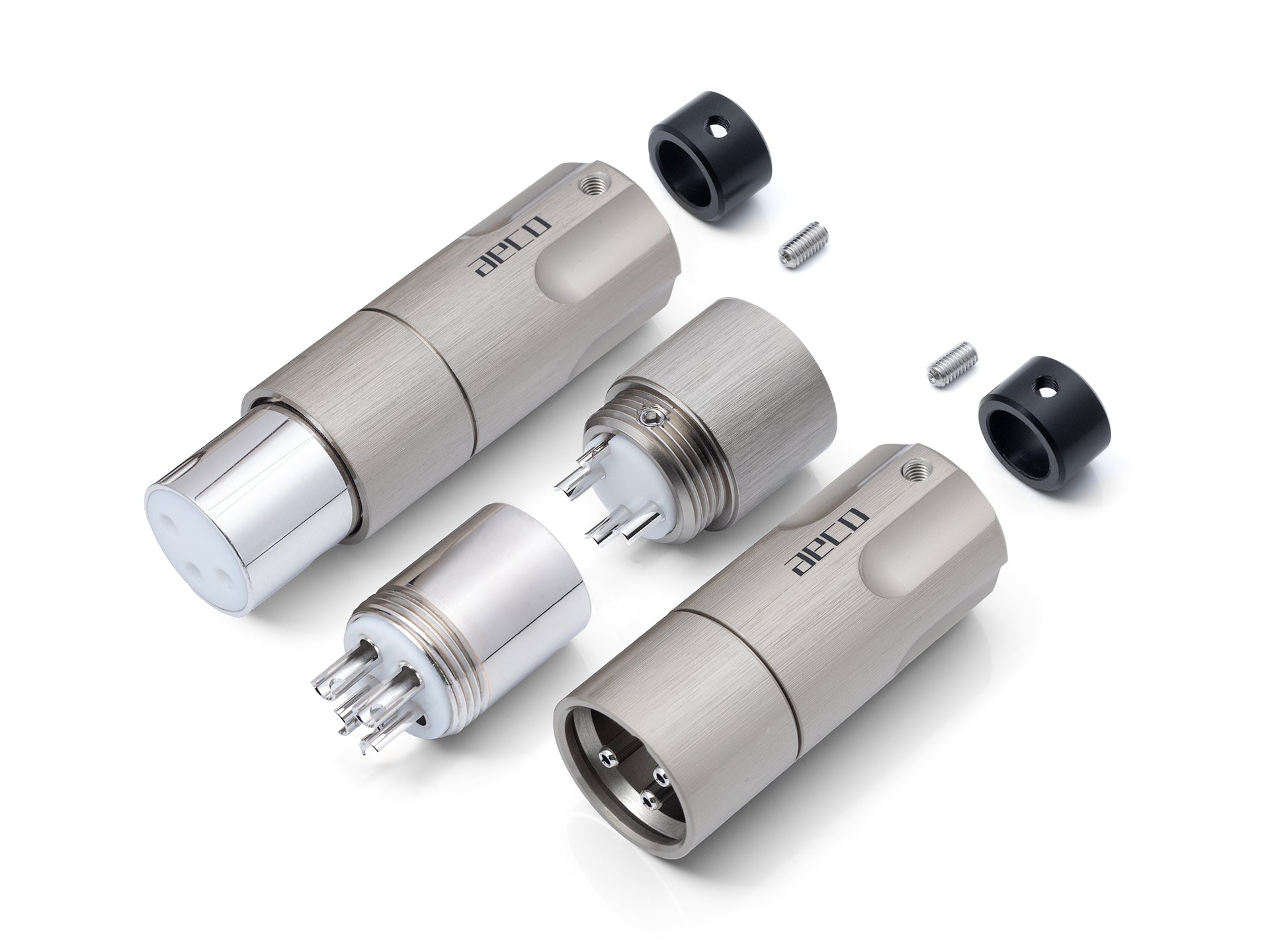

機構

公端PTFE絕緣以裝配方式緊迫固定於本體內
中空中心針以裝配方式緊迫固定於PTFE絕緣內
公端接地中心針鉚合於本體

母端中心針以裝配方式緊迫固定於PTFE絕緣內
母端PTFE絕緣以卡榫緊迫固定於本體內

本體與外殼以螺牙相互鎖固
POM塑鋼尾套以螺絲鎖固於外殼末端
尾套孔徑8.5mm,取下後外殼孔徑12.5mm

組裝

規格

材質:
訊號 端 公端碲銅(銅含量99.0%最少,C14500)
     母端碲銅(銅含量99.0%最少,C14500)
接地 端 公端銅鋅合金(C3604)
     母端碲銅(銅含量99.0%最少,C14500)
絕  緣 PTFE鐵氟龍
本  體 銅鋅合金(C3604)
外  殼 銅鋅合金(C3604)
尾  套 POM塑鋼
螺  絲 鐵

表面處理:
訊號 端 無鎳鍍銠
接地 端 無鎳鍍銠
本  體 公端沙展鎳外覆保護膜
     母端無鎳鍍銠

絕  緣 無
外  殼 沙展鎳外覆保護膜
塑  鋼 無
螺  絲 鎳電鍍

電氣特性:
接觸電阻 < 1.0 mohm

尺  寸:
最大外徑 18.9mm
總  長 公端46.0mm
     母端60.5mm

焊接溫度

使用溫控烙鐵保持400°C時10秒。
使用溫控烙鐵保持450°C時05秒。

產品製作過程符合歐盟危害性物質限制指令(RoHS)
