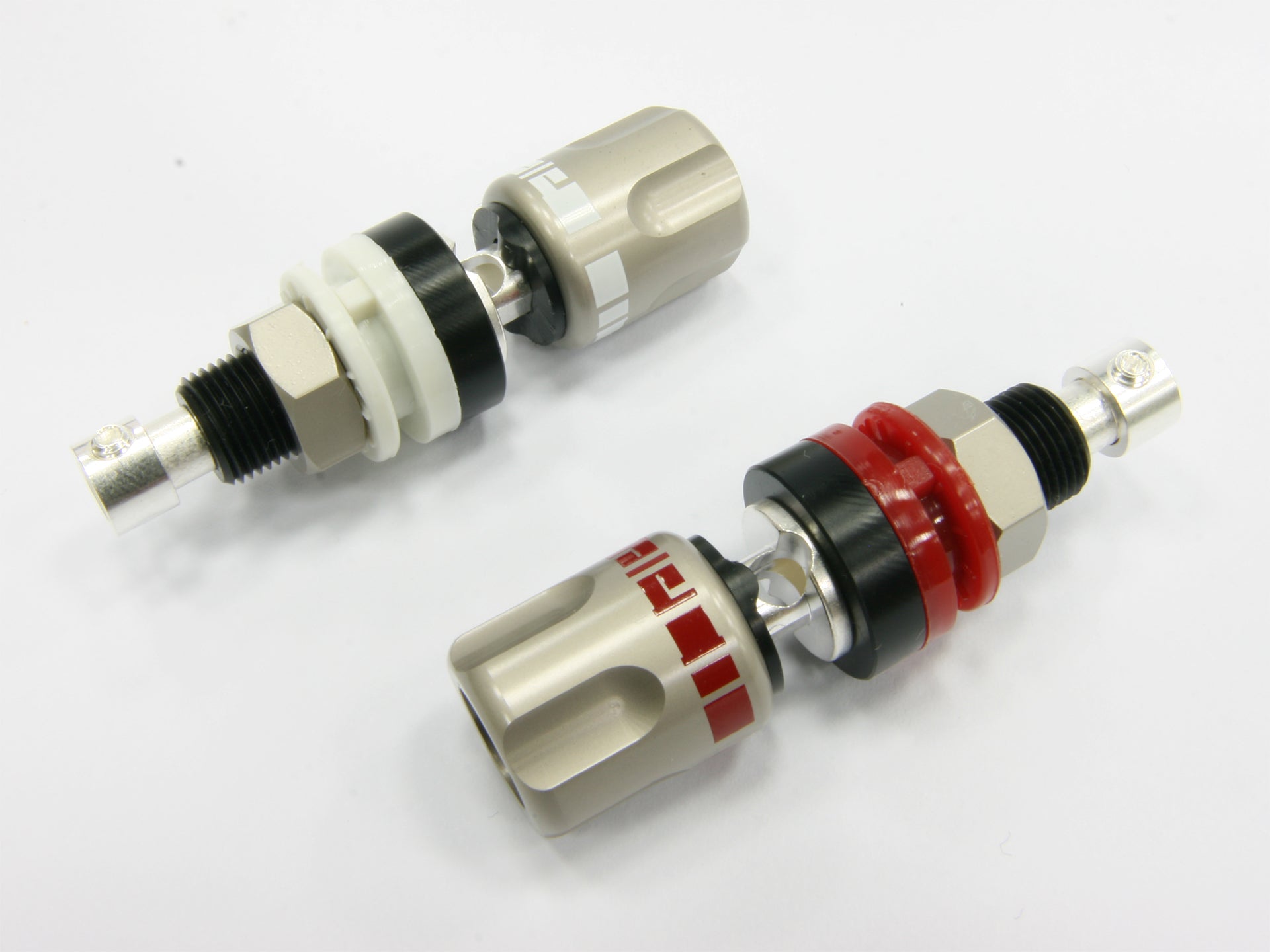

ABI-0611S

本產品相容去被裸線(直徑4mm)、香蕉端子
及Y端子(6/8mm開口規格)界面鎖固及插拔使用
本產品適用於設備板端尺寸請詳圖(板端開口尺寸)
本產品適用於最大10mm厚度設備板端
本產品接版端螺帽鎖固可承受最大八(磅／吋)扭力
本產品後套旋鈕可承受最大六(磅／吋)扭力

*請注意，刻意過度鎖固會造成零件損壞

具備相容傳統喇叭端子使用去被裸線、香蕉端子及Y端子界面鎖固及插拔使用

本體一體車削成型，避免訊號穿越不同構件介面而額外產生的傳導損失

本體中空設計及導體輕量化，降低訊號傳遞產生的電阻、電容與電感反應

界面端特殊圓弧內凹設計，增加與去被裸線接觸緊密度及面積

後套旋鈕鎖固時以POM塑鋼為界面與對應端子壓固，避免相互壓固造成對應端子損傷

後套旋鈕與本體在結構上以絕緣材質隔離及裝配，增加外部整體絕緣性能

端子外殼採絕緣材質，隔絕與設備板端金屬的接觸，減少相互干擾影響

接線端以半剖及螺絲銅圈配合，提供可選擇焊接或鎖固線纜導體功能

導體材質使用高純度銅(碲銅)並採用無鎳電鍍

以最高質量的設計手法與材質應用提供給對Hi-End需求的消費者

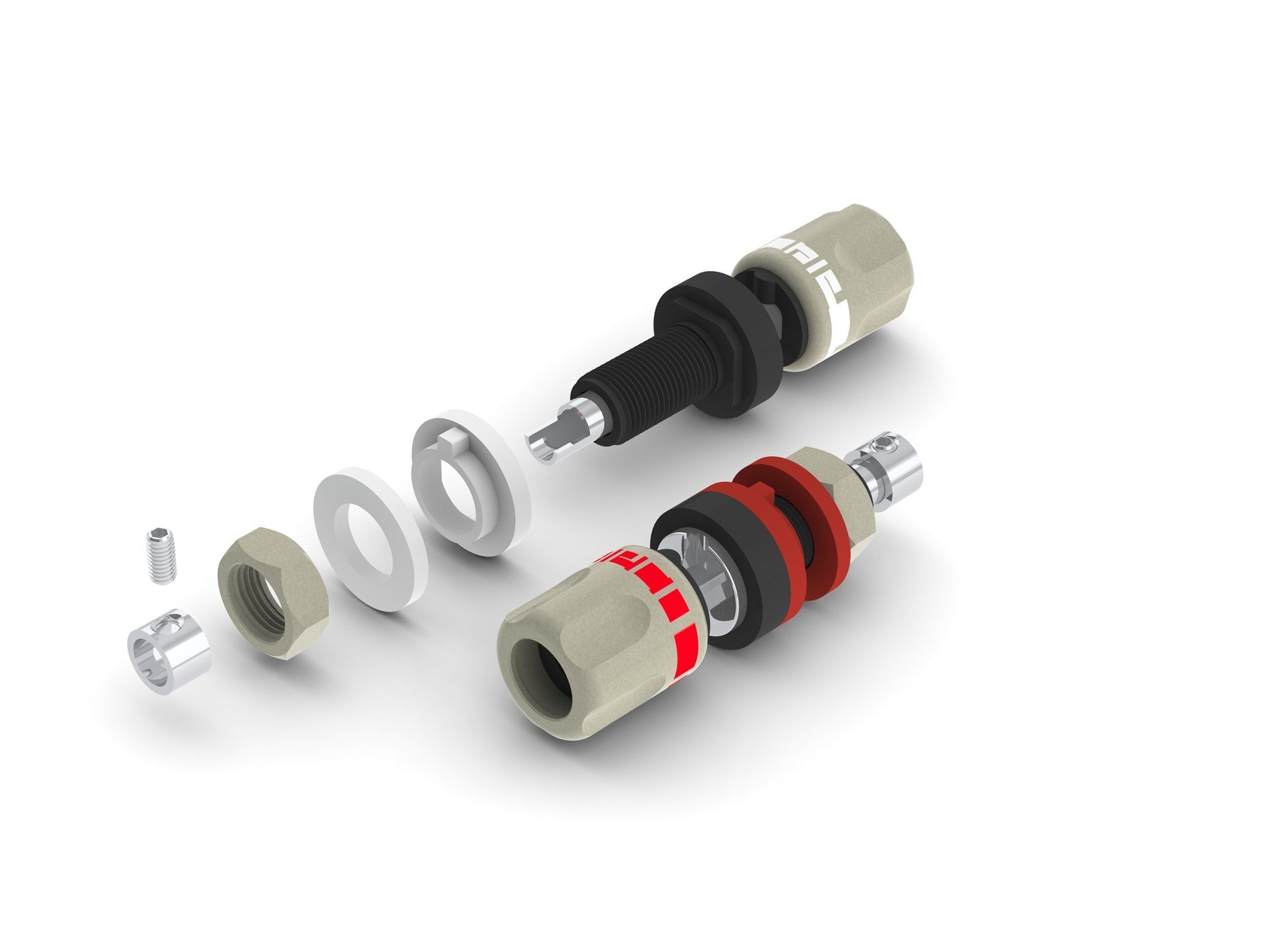

中空設計本體以精密車削加工方式一體成型
本體以裝配方式與前後POM塑鋼外殼緊迫固定
本體組自板端外部穿過開口配合尼龍華司組及六角螺帽鎖固
特殊圓弧內凹槽界面設計，增加與去被裸線接觸緊密度及面積
後套旋鈕以卡榫方式保持POM塑鋼夾持面與圓弧內凹槽對正密合度
所有金屬及與設備版端接觸之零件皆與本體保持絕緣關係

*銅圈以螺絲與本體臨時鎖固可依需求直接鎖固或卸下改以焊接

材質：
本　　體　碲銅(銅含量99.0%最少，C14500)
外　　殼　POM塑鋼(黑色)
華　　司　PE(紅／白色)
螺　　帽　黃銅
旋　　鈕　黃銅
銅　　圈　黃銅
螺　　絲　黃銅

表面處理：
本　　體　無鎳鍍銀(120u")
銅　　圈　無鎳鍍銀(120u")
螺　　絲　無鎳鍍銀(120u")

外　　殼　無
華　　司　無
螺　　帽　沙展鎳外覆保護膜
旋　　鈕　沙展鎳外覆保護膜

電氣特性：
接觸電阻 　< 0.2 mohm
(與ABP-1111系列配合)

尺　　寸：
最大外徑　16.5mm
總　　長　50.0mm

使用溫控烙鐵保持450°C時10~15秒。
使用溫控烙鐵保持400°C時15~20秒。
使用溫控烙鐵保持350°C時20~25秒。
