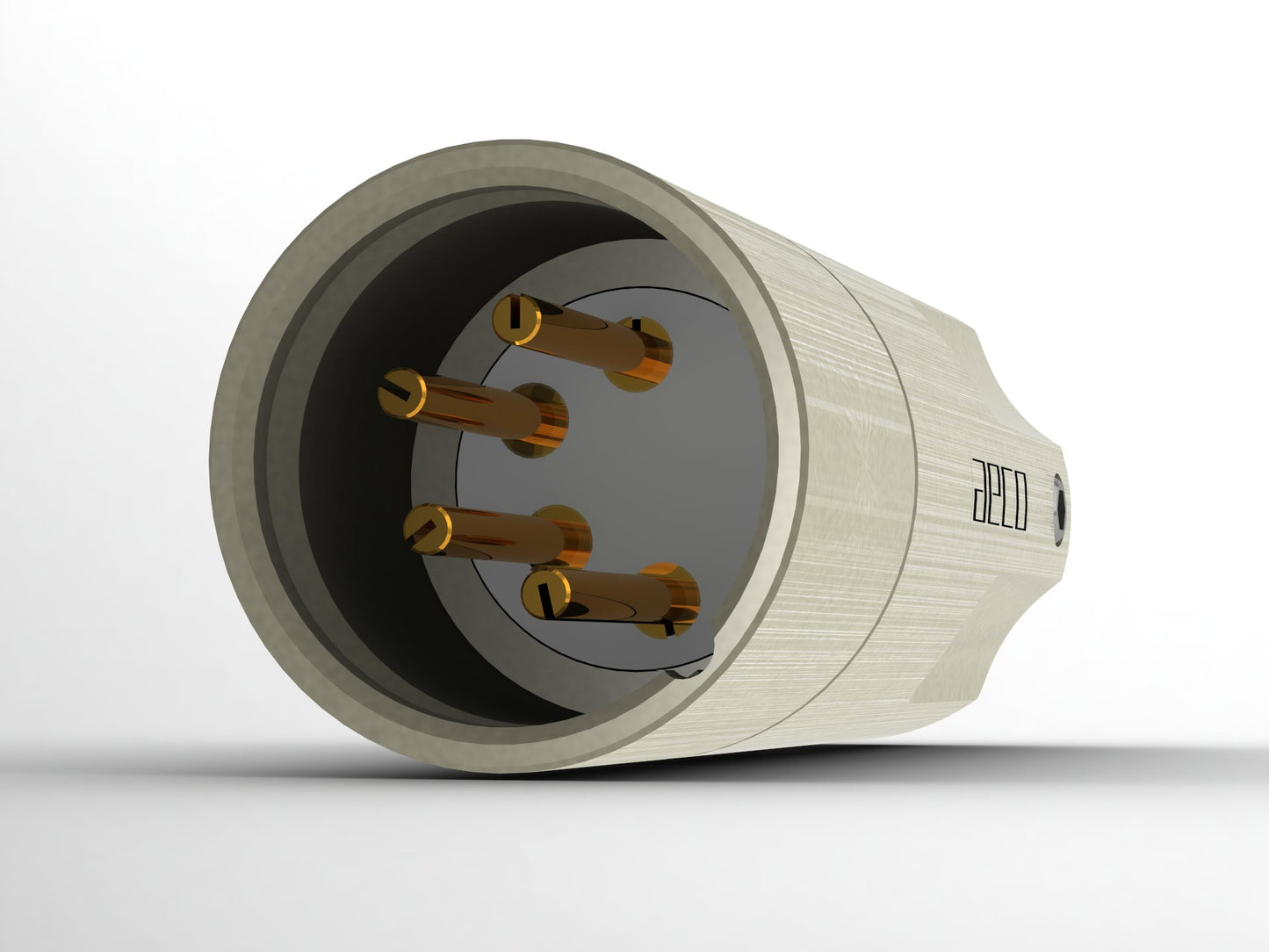

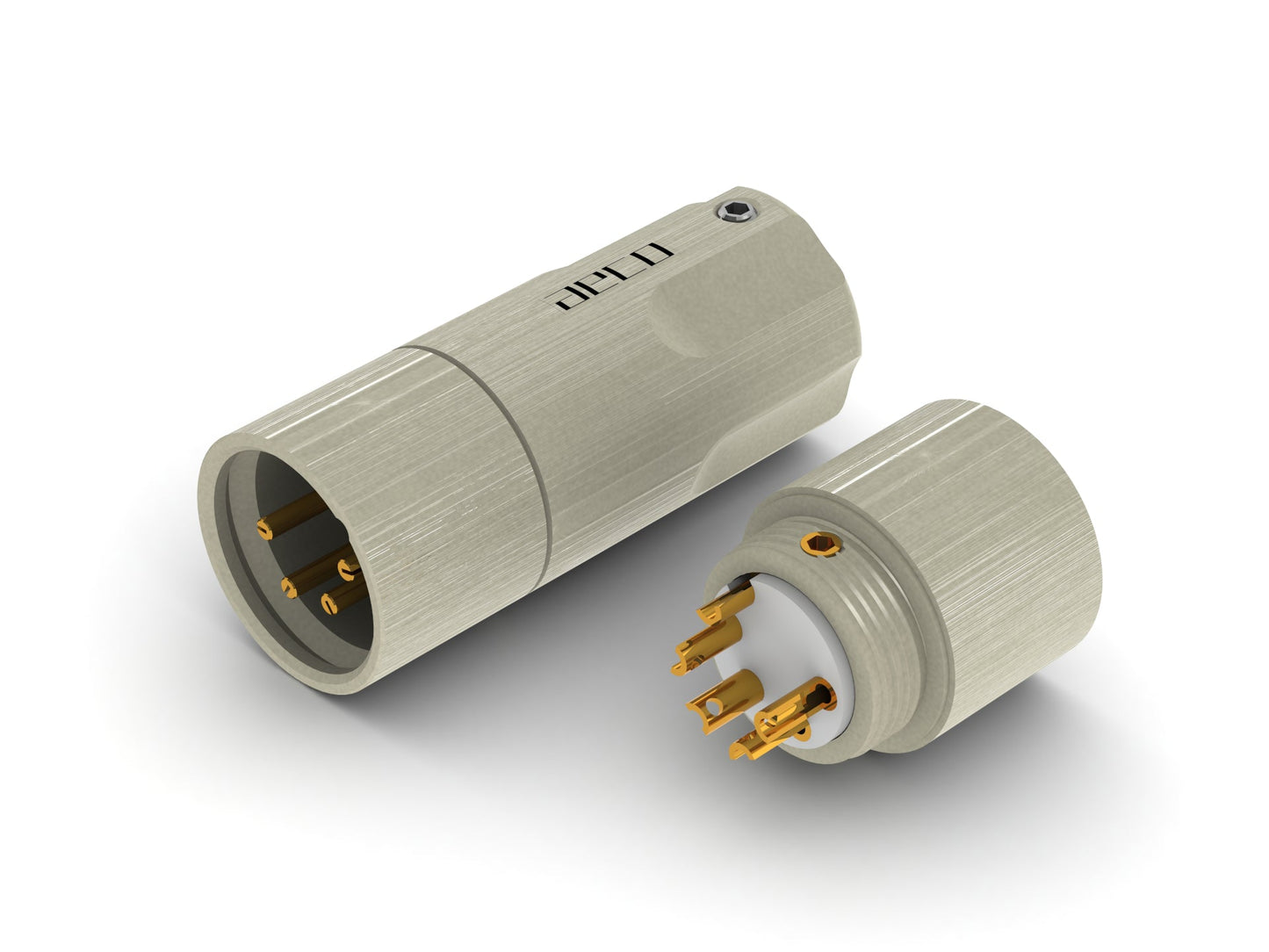

AX4-1611G

$40.00 USD

セール売り切れ

製品の種類 XLRコネクター

表面処理金メッキニッケルフリー

数量

1ヶ / 1セット，真空包装チャック付ポリ袋
導体に溝設計を追加されため、コンタクトの表面積を増える。
導体材質は高純度銅（テルル銅）、ニッケルフリー
PTFE絶縁材質採用される。
穴径最大12mm対応できる。

ご注意

本製品には、一般市販のボタンXLR(メス)にも対応できます。

設計アイディア説明

本製品は標準なXLRインターフェイスとの接続することができます。

導体に溝設計を追加されため、コンタクトの表面積を増えるようになります。

導体と本体の間にテフロン(PTFE)として絶縁材質採用されています。

導体材質はテルル銅、またはニッケルフリーを施して仕上げています。

卓越した設計方法及び材質活用で、お客様のご要望に「High-end」でお応えいたします。

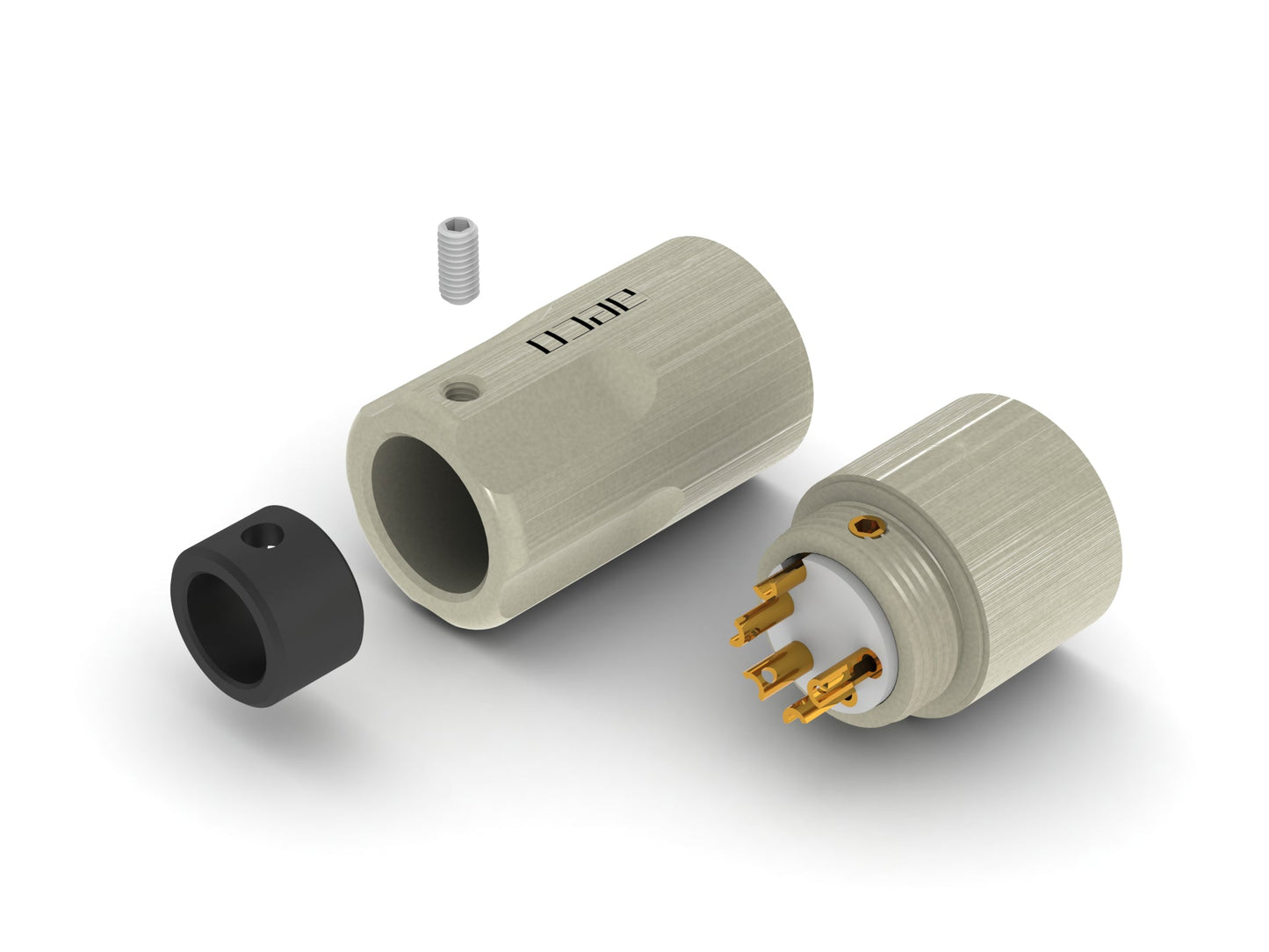

構造

センターピンが(PTFE)絶縁にしっかり組立固定されます。
（PTFE）絶縁がネジにて本体に締め付けます。

ネジにて、本体とシェルをお互いに締めて固定いたします。

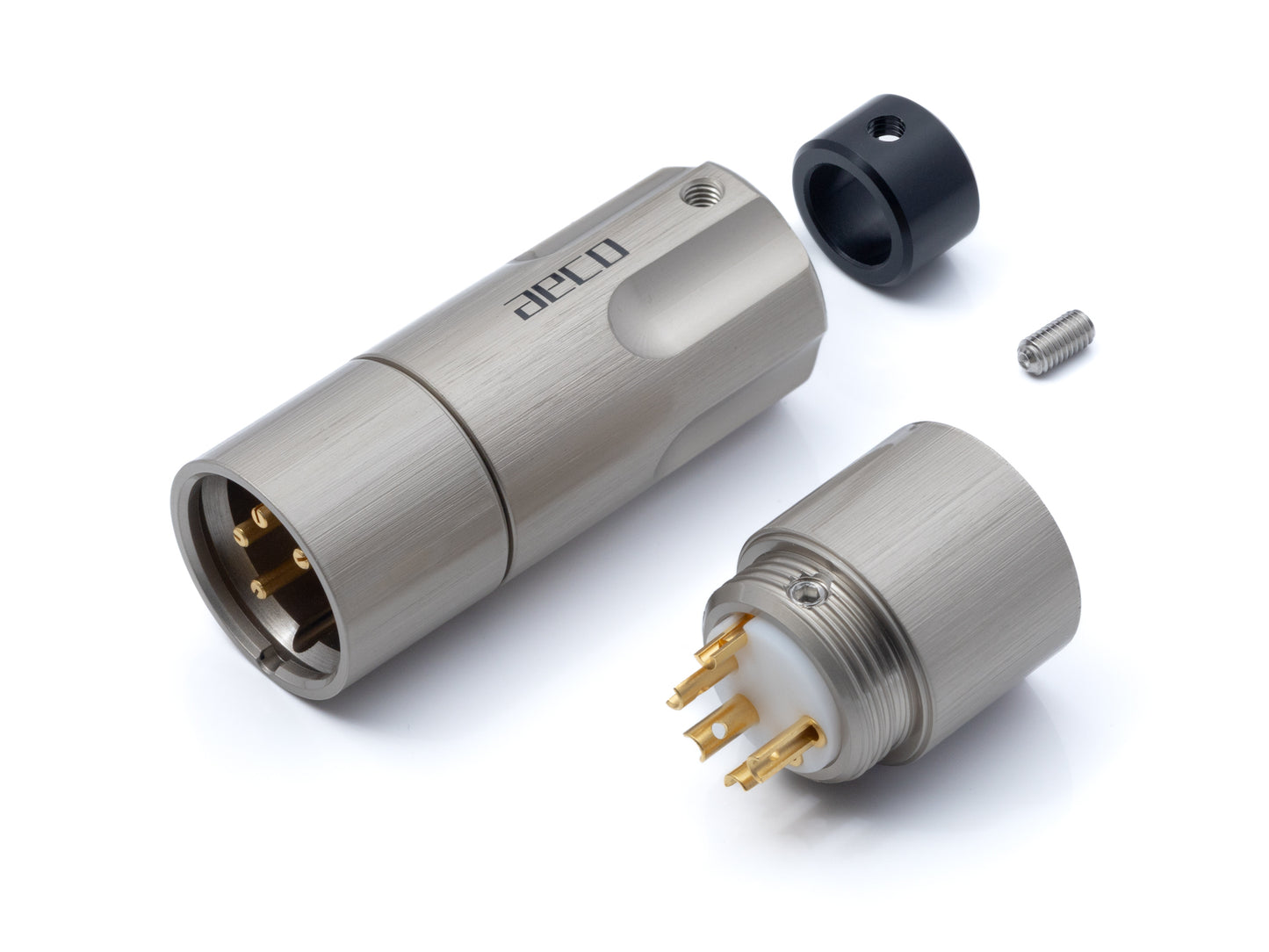

また、穴径を適当調整するため、POM(ポリアセタール)スリーブを提供いたします。
黒いポリアセタールをつけている場合、穴径8.5mmとなります。黒いポリアセタールをつけていない場合、穴径12.5mmとなります。
ネジを使って、POMスリーブ及びシェルを締めて固定いたします。

アセンブル

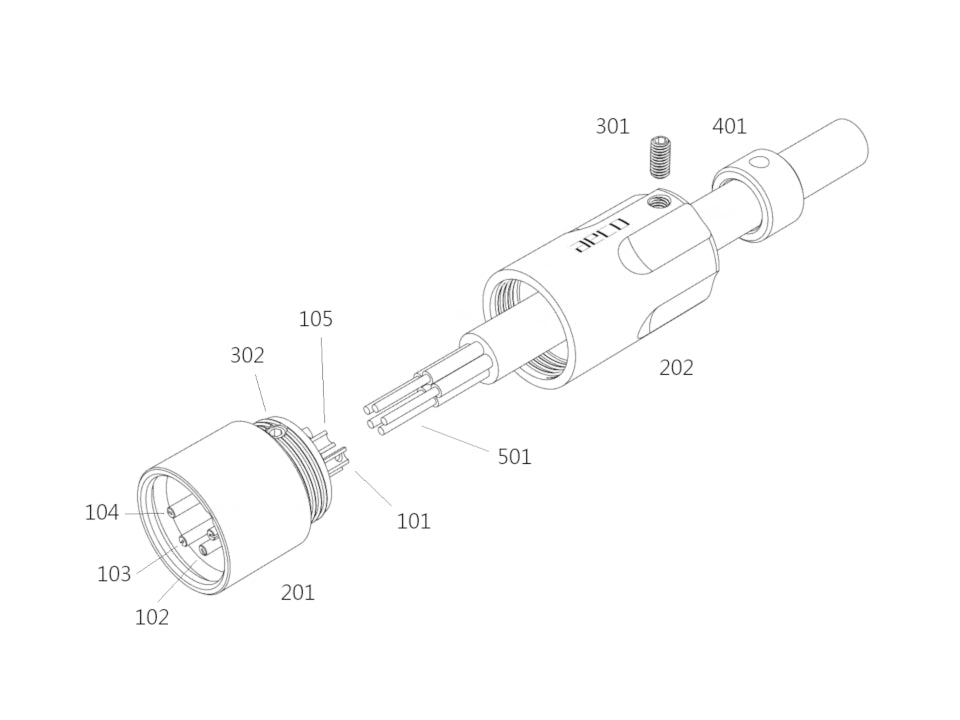

1. ケーブルの被覆[501]及び各導体の被覆を剥く、。

2. POMスリーブ(ID8.5mm)[401]を使うか、或いはシェル(ID8.5mm)のみ使うか、ケーブルの外径による、決めるようなります。

3. ケーブルがシェルを通す。

4. 各金属導体が各センタピン[101][102][103][104]に半田付けください。

5. 接地側センタピン[105]に半田付けるかどうか、ご要望による自由に決められるようになります。

6. シェル[202]が本体セット[201]に締付けます。

7. ネジを使って、ケーブル及びシェルとスリーブを固定いたします。

[501]の第五チャンネルの導体は概略図となります。
フルカバレッジ編組シールドとなるかもしれません。

仕様

材質：
信号　側：テルル銅(銅含量最低99.0％、C14500)
接地　側：真鍮((C3604)
絶　　縁：PTFE(テフロン)
本　　体：真鍮((C3604)
シェル　：真鍮((C3604)
スリーブ：POM(ポリアセタール)
ネ　　ジ：ステンレス鋼（SUS304）

表面処理：
信号側　金メッキ(10u")．ニッケルフリー
接地側　金メッキ(10u")．ニッケルフリー

絶縁　　なし
本体　　サテンニッケルメッキの外層に透明フィルムを塗装します
シェル　サテンニッケルメッキの外層に透明フィルムを塗装します
POM　　なし
ネジ　　なし

电气特性：
接触抵抗 <1.0 mohm）

サイズ：
最大外径：18.9mm
全　　長：46.0mm
