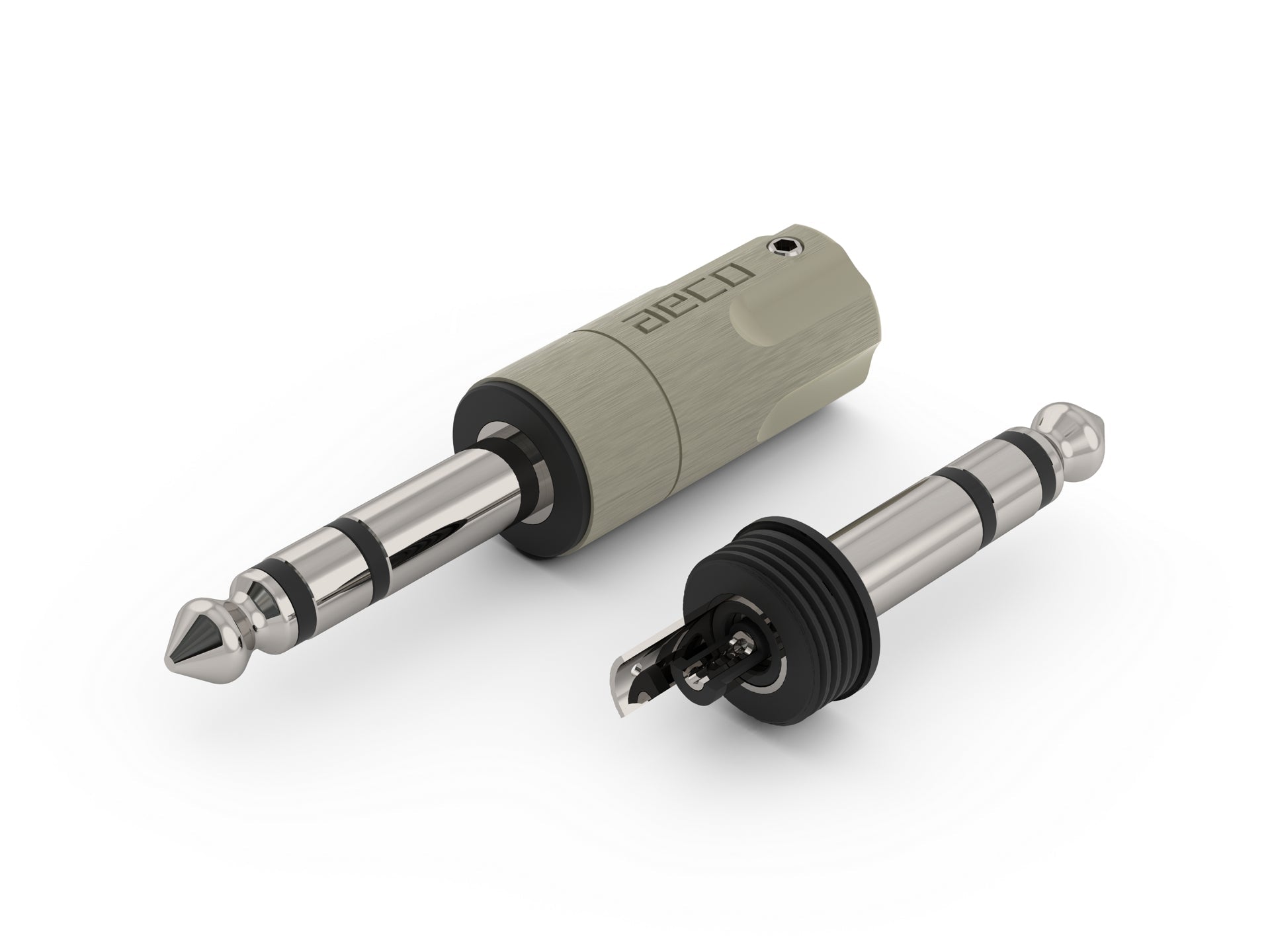

AT6-1231R

AT6-1231R

通常価格 $55.00 USD
通常価格 セール価格 $55.00 USD
セール 売り切れ
製品の種類
表面処理
  • 1ヶ / 1セット,真空包装チャック付ポリ袋
  • チャンネルの金属導体は切削加工による成形する。
  • 良い絶縁材質
  • 導体材質は高純度銅(テルル銅)、ニッケルフリー

ご注意

本製品は、ネジを同梱で発送いたします。
ケーブル用ネジ:4mm/6mm 各1個で提供いたします

設計アイディア説明​

各チャンネルの金属導体はCNC旋盤加工により一体成形となります。

シェルと本体の間に絶縁材質を隔てられるため、信号導通ロスをしないようになります。

XLRのシェルがGNDにするかどうか選ぶことができます。

導体材質は高純度真鍮(テルル銅)に金メッキ(ニッケルフリー)を施して仕上げています。

卓越した設計方法及び材質活用で、お客様のご要望に「High-end」でお応えいたします。

構造

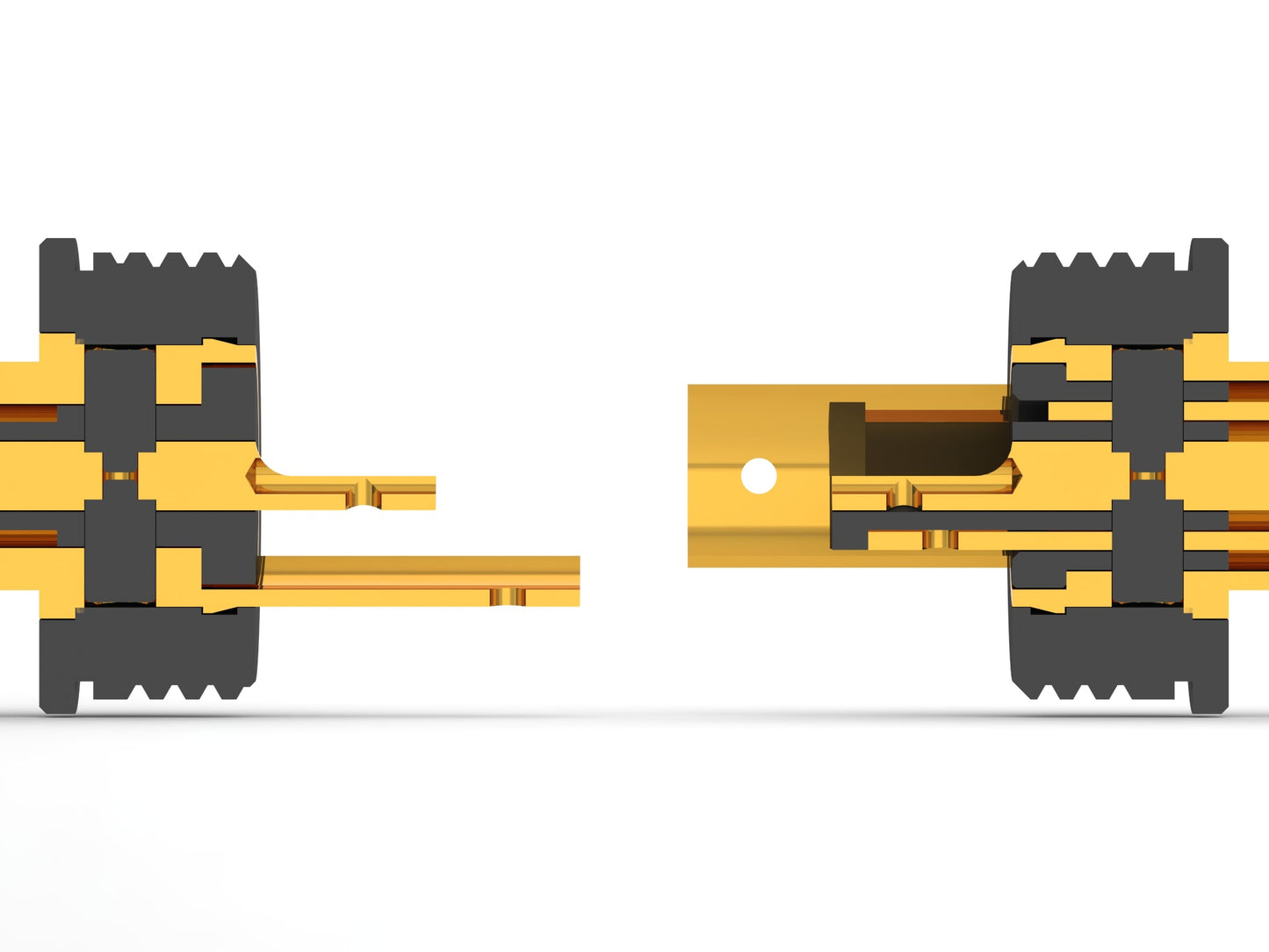

センターピンとポリアセタール(POM)が蟻継ぎという方法で固定されます。
本体各部品の間に絶縁材質にて隔て、その後本体とセンタピンを組合致します。
POM ヘッドロック内部構造に、各チャンネルに通り穴があり、POMボルトが通り穴に挿し込み固定いたします。
POMヘッドロックと本体をリベット結合いたします。

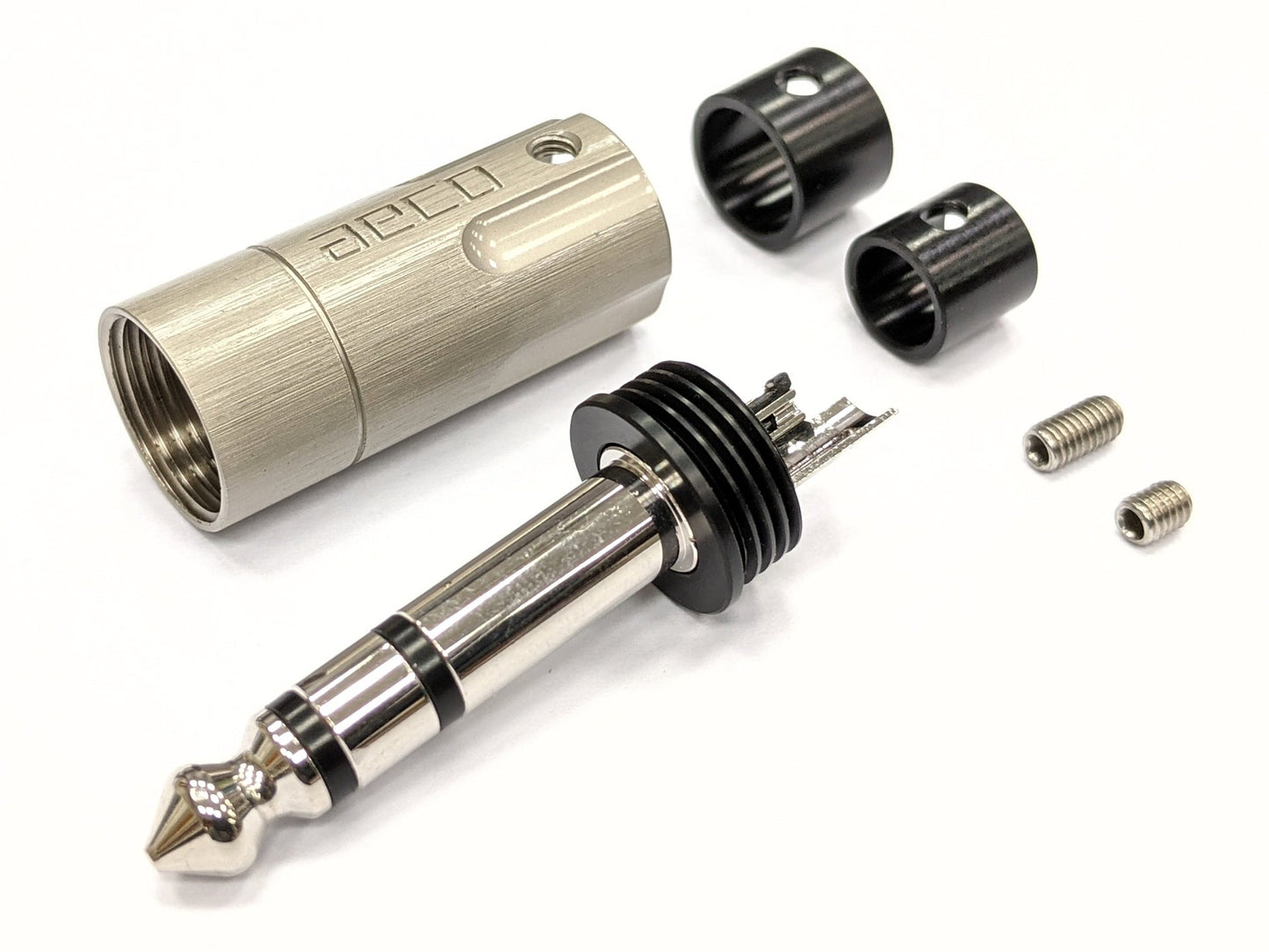

本体セットとシェルがネジピッチにて組立いたします。
ネジを使ってPOMスリーブがシェルに付け固定いたします。

黒いポリアセタールスリーブ二種類寸法がございます。
小スリーブを付けるとシェルの穴径6.5mmに対応いたします。
大スリーブを付ければ、シェルの穴径8.5mmに対応いたします。
ポリアセタールスリーブを付けない場合、シェルの穴径10.5mmに対応いたします。

アセンブル

1. ケーブルの被覆と各チャンネルの導体絶縁を剥く。

2. 本製品はケーブル最大外径10.5mm以下を対応いたします。

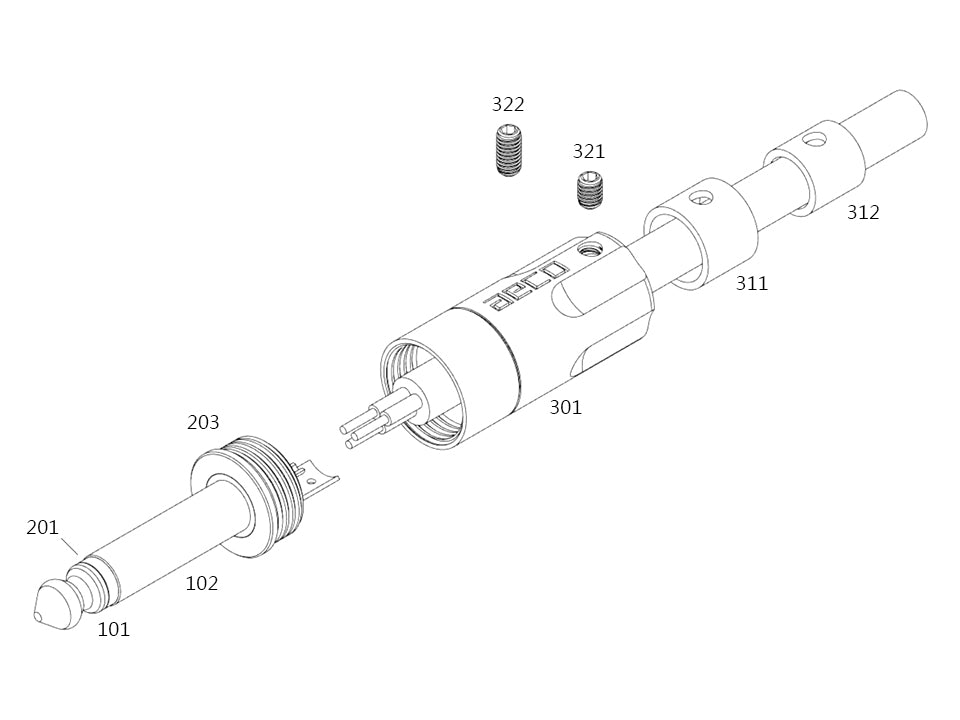

ケーブルの太さにより、小スリーブ(内径6.5mm)【312】/大スリーブ(内径8.5mm)【311】/シェル(内径10.5mm)【301】をご自由に選びなさい。

3. 各チャンネルの導体を半田付けます。

4. シェル及び本体セット[203]を締め付けます。

5. ネジ[321/322]を使って、ケーブル及びシェルを締めて固定いたします。

仕様

材質:
センターピン:テルル銅(銅含量最低99.0%、C14500)
本体:テルル銅(銅含量最低99.0%、C14500)
絶縁:ポリアセタール(POM/黒色)
ヘッドロック:ポリアセタール(POM/黒色)
シェル:真鍮(C3604)
スリーブ:ポリアセタール(POM/黒色)
ネジ:ステンレス(SUS304)

表面処理:
センターピン:ロジウムメッキ.ニッケルフリー
本体:ロジウムメッキ.ニッケルフリー

絶縁:表面処理なし
ヘッドロック:表面処理なし
シェル:サテンニッケルメッキ/ヘアライン仕上げ/切削加工でロゴ刻印
スリーブ:表面処理なし
ネジ:ニッケルメッキ

电气特性:
接触抵抗 < 1.0 mOhm

サイズ:
最大外径:13.5mm
全  長:63.0mm

推奨ハンダ付け温度

ハンダゴテの温度400℃、15秒
ハンダゴテの温度420℃、10秒
ハンダゴテの温度440℃、08秒

当社の製品生産工程においてはRoHS指令に準拠します。

この製品は台湾の特許M581795を取りました。
