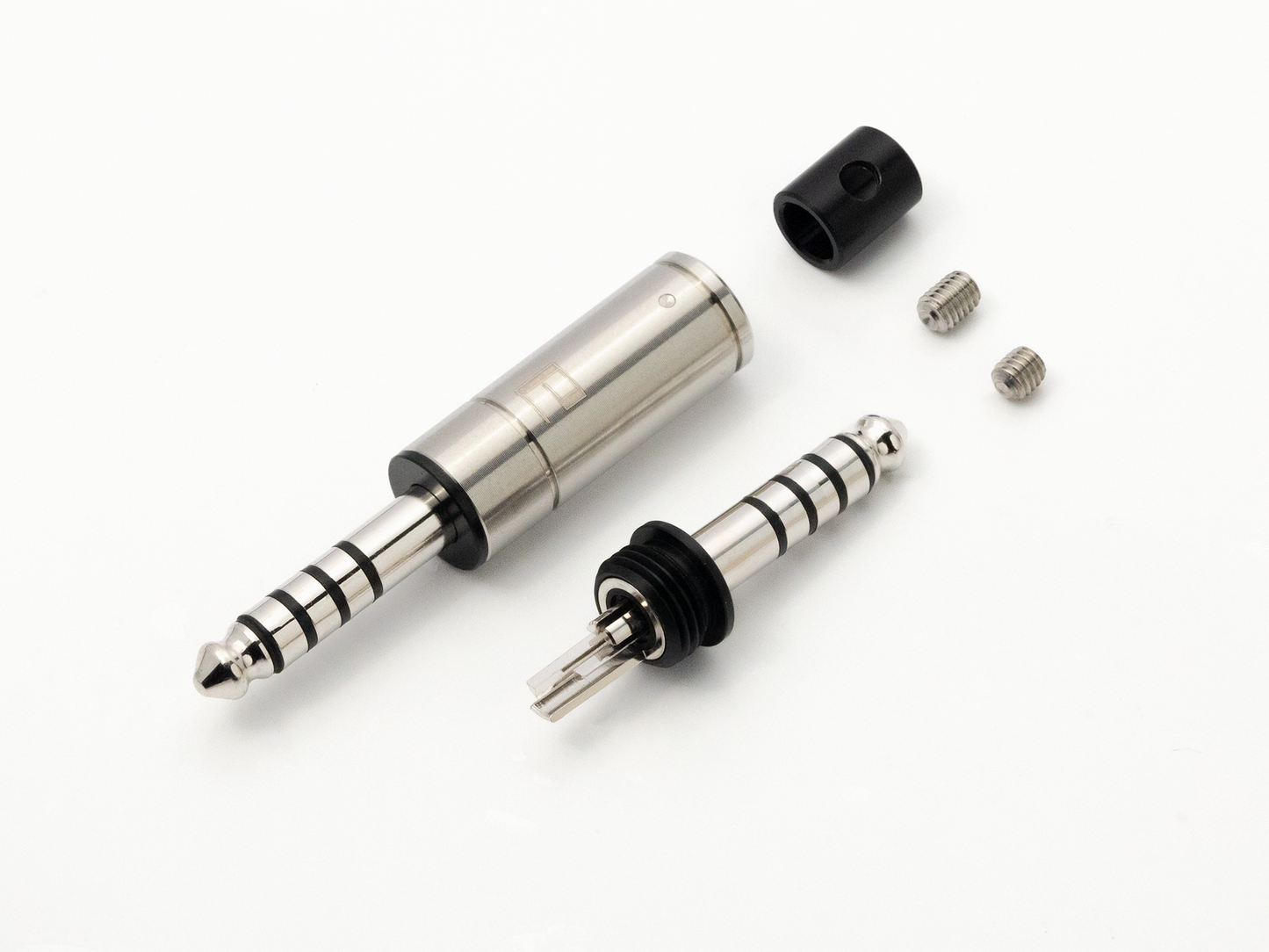

AT4-1812R

$60.00 USD

セール売り切れ

製品の種類 TRS Plug 4.4

表面処理ロジウムメッキニッケルフリー

数量

1ヶ / 1セット，真空包装チャック付ポリ袋
各チャンネルのハンダ付けピンとケーブル芯線は平行方向、半田付けの利便性を向上させる。
良い絶縁材質
4極金属導体(左/右/正極/負極)が同じ断面積。
チャンネルの金属導体は切削加工による成形する。
導体材質は高純度銅（テルル銅）、ニッケルフリー

ご注意

本製品は、ネジを同梱で発送いたします。（ケーブル用ネジ：3mm/4mm 各1個）

ハンダ付け時間が長くなれば、絶縁膨張や絶縁破壊を起こすことがある。
半田付けする際に、弊社の推薦温度で行ってください。

設計アイディア説明

金属導体はCNC旋盤加工で作られ、各チャンネル一体成型となる、信号導通ロスを低減する。
各チャンネルのハンダ付けピンとケーブル芯線は平行方向、半田付けの利便性を向上させる。
4極金属導体(左/右/正極/負極)が同じ断面積。

シェルと本体の間に絶縁材質にて締め付け、シェルと本体を絶縁するか導電するか任意に選択できます。

導体材質は高純度銅、またニッケルフリー金メッキ処理を行います。

卓越した設計方法及び材質活用で、お客様のご要望に「High-end」でお応えいたします。

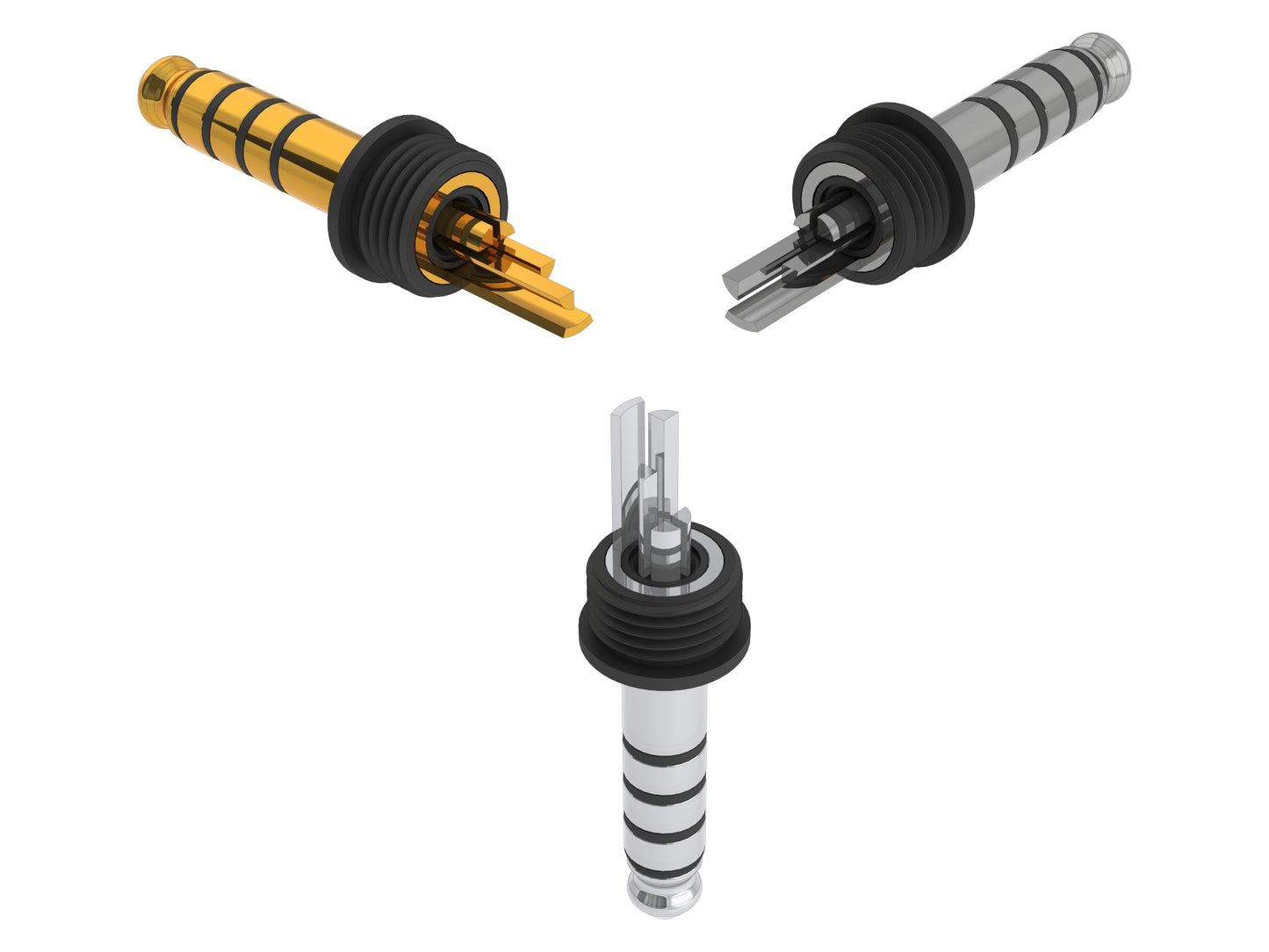

構造

4.4mm本体は5ヶ部品である、チップ、リング、エンドスリーブ。
リングとスリーブの間に絶縁材質にて隔てます。
センターピンとボディ層構造には穴部があり、穴部からフィラーを注入して本体間のギャップを埋めます。
POM ヘッドロックと本体はリベット締結固定する。
ネジを使って、本体セット及びシェルを締めて固定いたします。
POMスリーブはシェルエンドにネジで固定いたします。

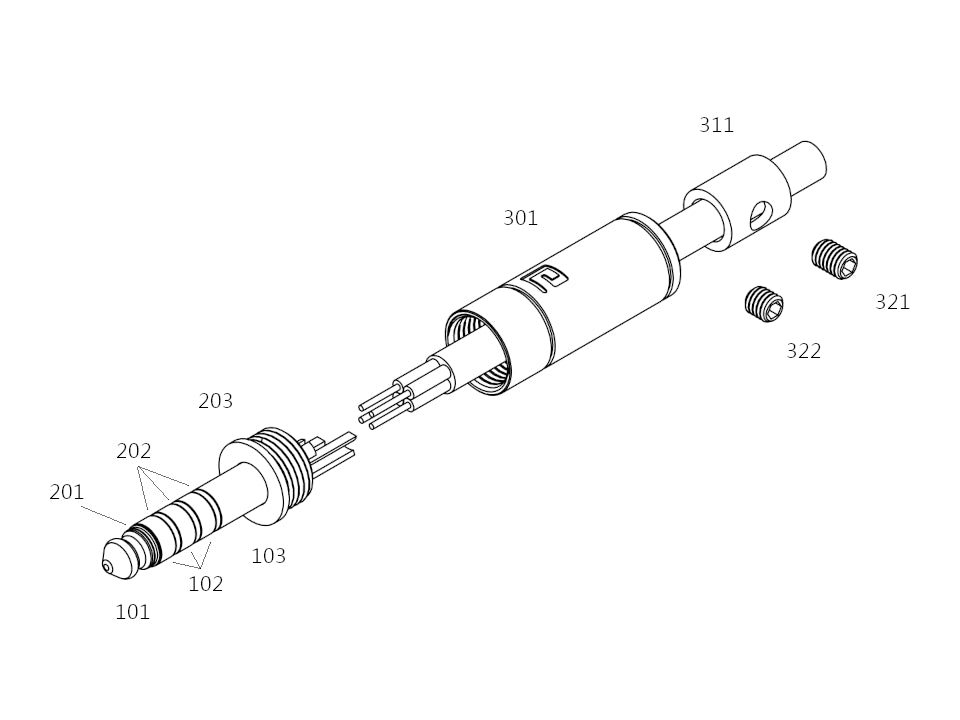

アセンブル

1. ケーブルの被覆と各チャンネルの導体絶縁を剥きます。

2. ケーブルの太さにより、スリーブ(内径4.5mm)[311]/シェル[301]をご自由にお選びください。

3. 各チャンネルの導体を半田付けます。

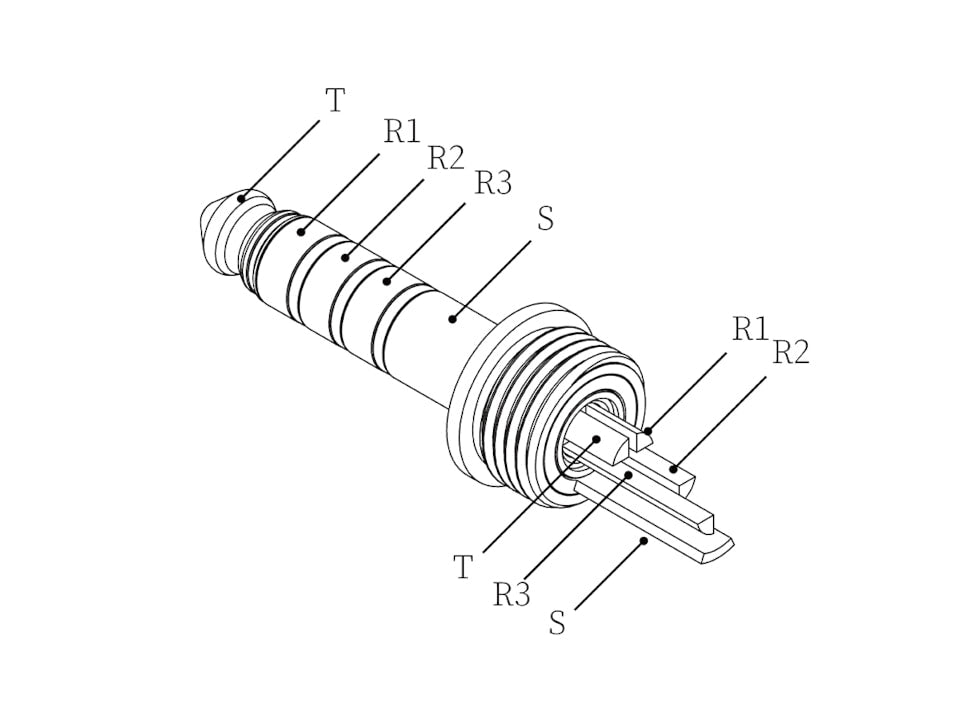

4. 各チャンネルのインタフェースとケーブルの極性は、下記の図面にてご参考になさってください。

5. シェル及び本体セット[203]を締め付けます。

6. ネジM3x4mm[321]かネジM3x3mm[322]を使う、ケーブル及びシェルを締めて固定いたします。

仕様

材質：
チップ：テルル銅(銅含量最低99.0％、C14500)
リング：テルル銅(銅含量最低99.0％、C14500)
エンドスリーブ：テルル銅(銅含量最低99.0％、C14500)
絶縁：ナイロン(PA66)
ヘッドロック：ポリアセタール(POM/黒色)
シェル：ステンレス(SUS304)
スリーブ：ポリアセタール(POM/黒色)
ネジ：ステンレス(SUS304)

表面処理：
チップ：ロジウムメッキ．ニッケルフリー
リング：ロジウムメッキ．ニッケルフリー
エンドスリーブ：ロジウムメッキ．ニッケルフリー

絶縁：表面処理なし
ヘッドロック：表面処理なし
シェル：表面処理なし
スリーブ：表面処理なし
ネジ：表面処理なし

电气特性：
接触抵抗 < 1.0 mOhm

サイズ：
最大外径：8.90mm
全長：43.5mm
シェルの孔径：
黒いポリアセタールをつける場合、穴径4.5mmとなります。
黒いポリアセタールをつけない場合、穴径6.5mmとなります。
ネジピッチ
ヘッドロック：M8xP0.75
ネジ：M3xP0.5
