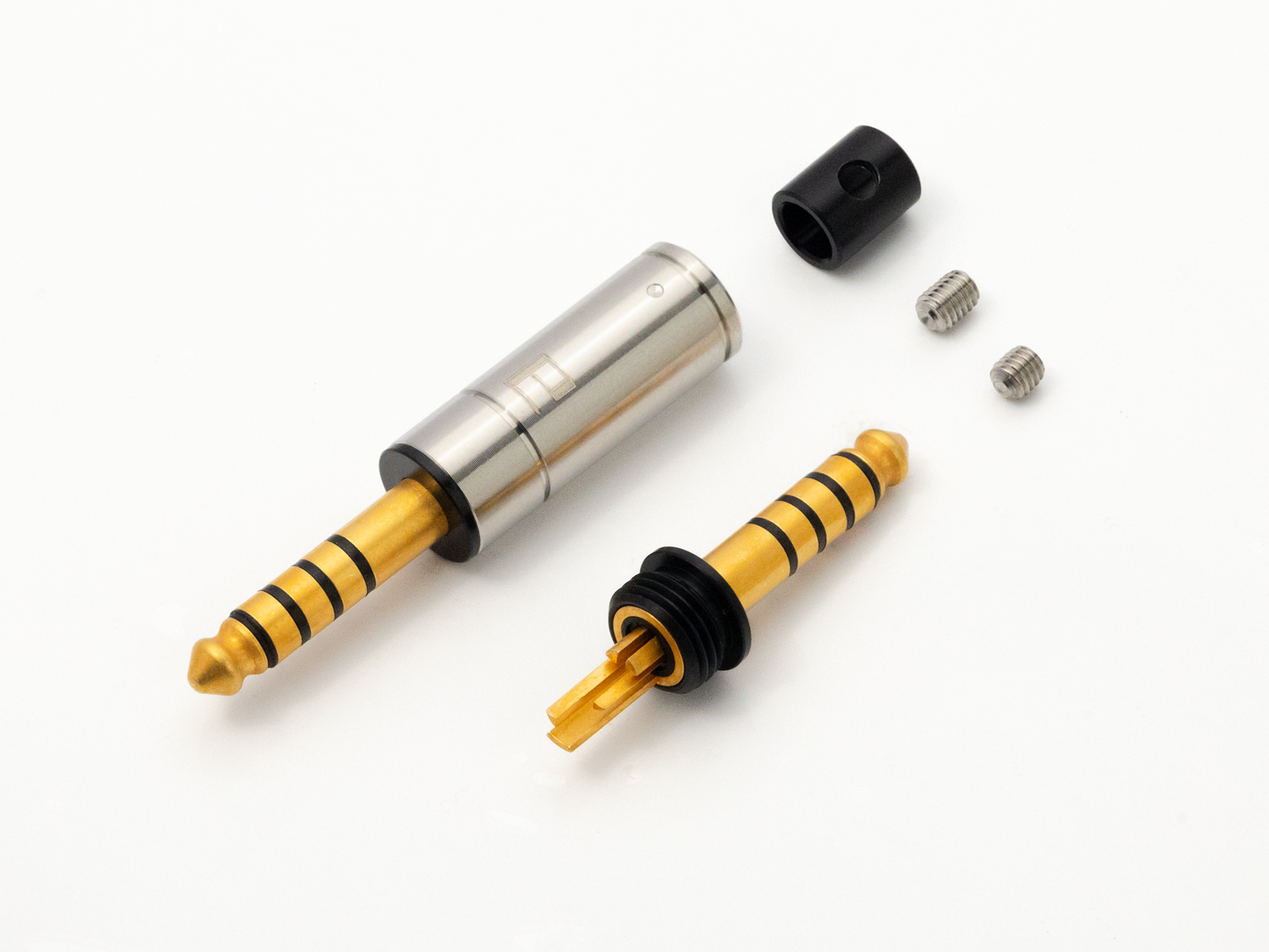

AT4-1812G

AT4-1812G

通常価格 $50.00 USD
通常価格 セール価格 $50.00 USD
セール 売り切れ
製品の種類
表面処理
  • 1ヶ / 1セット,真空包装チャック付ポリ袋
  • 各チャンネルのハンダ付けピンとケーブル芯線は平行方向、半田付けの利便性を向上させる。
  • 良い絶縁材質
  • 4極金属導体(左/右/正極/負極)が同じ断面積。
  • チャンネルの金属導体は切削加工による成形する。
  • 導体材質は高純度銅(テルル銅)、ニッケルフリー

ご注意

本製品は、ネジを同梱で発送いたします。(ケーブル用ネジ:3mm/4mm 各1個)

ハンダ付け時間が長くなれば、絶縁膨張や絶縁破壊を起こすことがある。
半田付けする際に、弊社の推薦温度で行ってください。

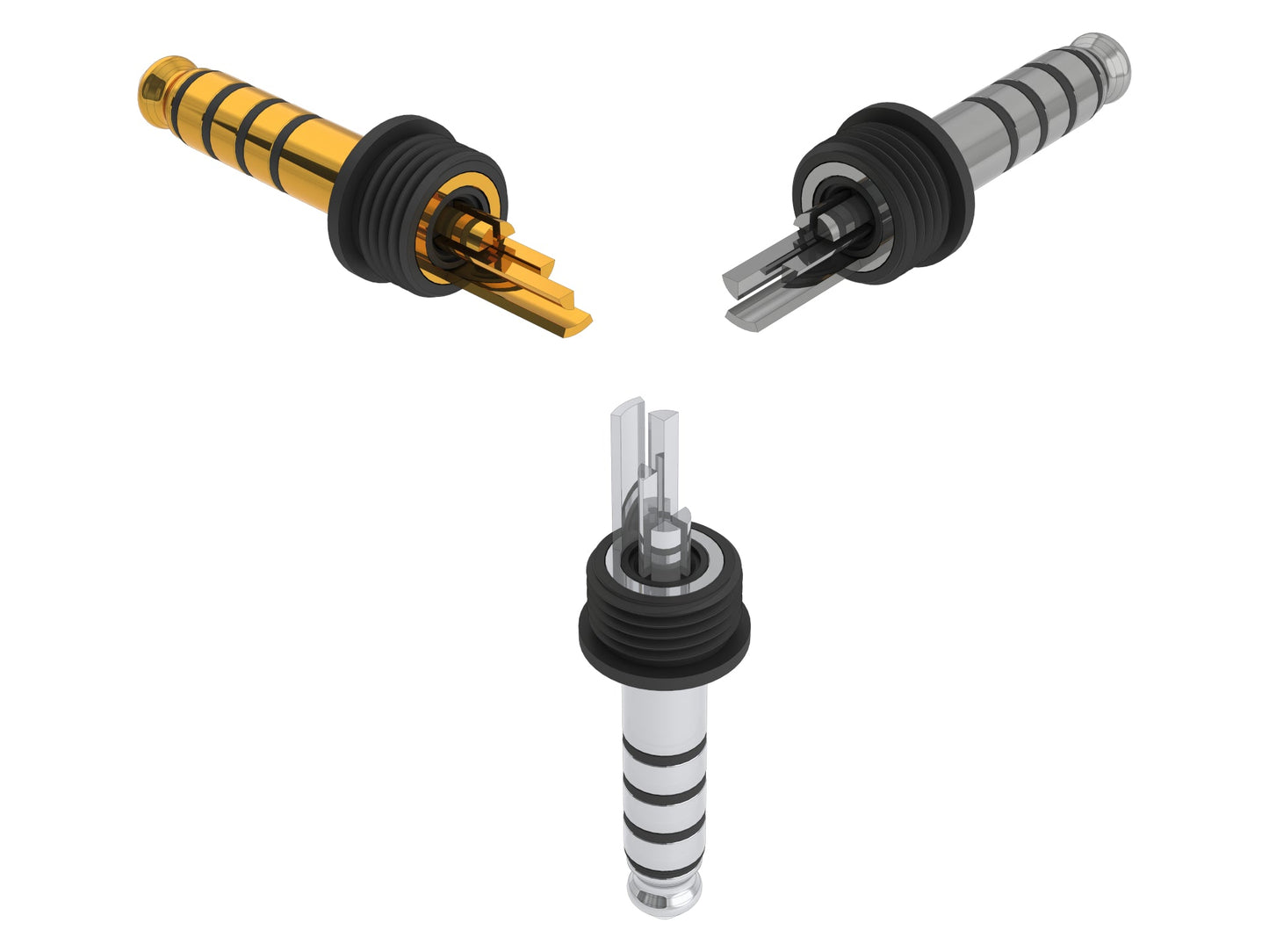

設計アイディア説明​

金属導体はCNC旋盤加工で作られ、各チャンネル一体成型となる、信号導通ロスを低減する。
各チャンネルのハンダ付けピンとケーブル芯線は平行方向、半田付けの利便性を向上させる。
4極金属導体(左/右/正極/負極)が同じ断面積。

シェルと本体の間に絶縁材質にて締め付け、シェルと本体を絶縁するか導電するか任意に選択できます。

導体材質は高純度銅、またニッケルフリー金メッキ処理を行います。

卓越した設計方法及び材質活用で、お客様のご要望に「High-end」でお応えいたします。

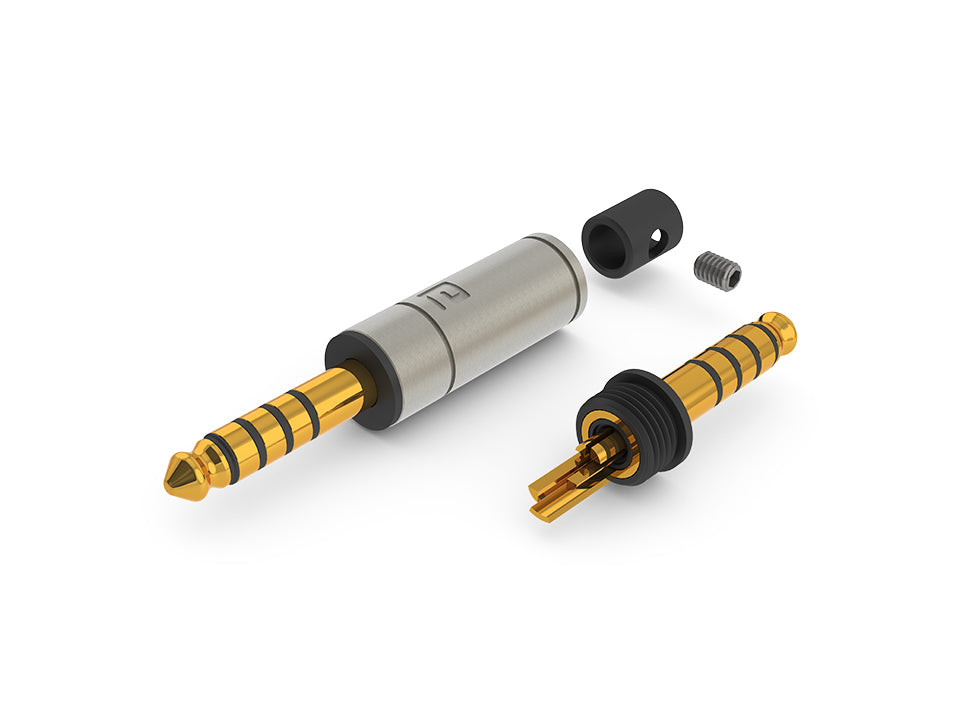

構造

4.4mm本体は5ヶ部品である、 チップ、リング、エンドスリーブ。
リングとスリーブの間に絶縁材質にて隔てます。
センターピンとボディ層構造には穴部があり、穴部からフィラーを注入して本体間のギャップを埋めます。
POM ヘッドロックと本体はリベット締結固定する。
ネジを使って、本体セット及びシェルを締めて固定いたします。
POMスリーブはシェルエンドにネジで固定いたします。

アセンブル

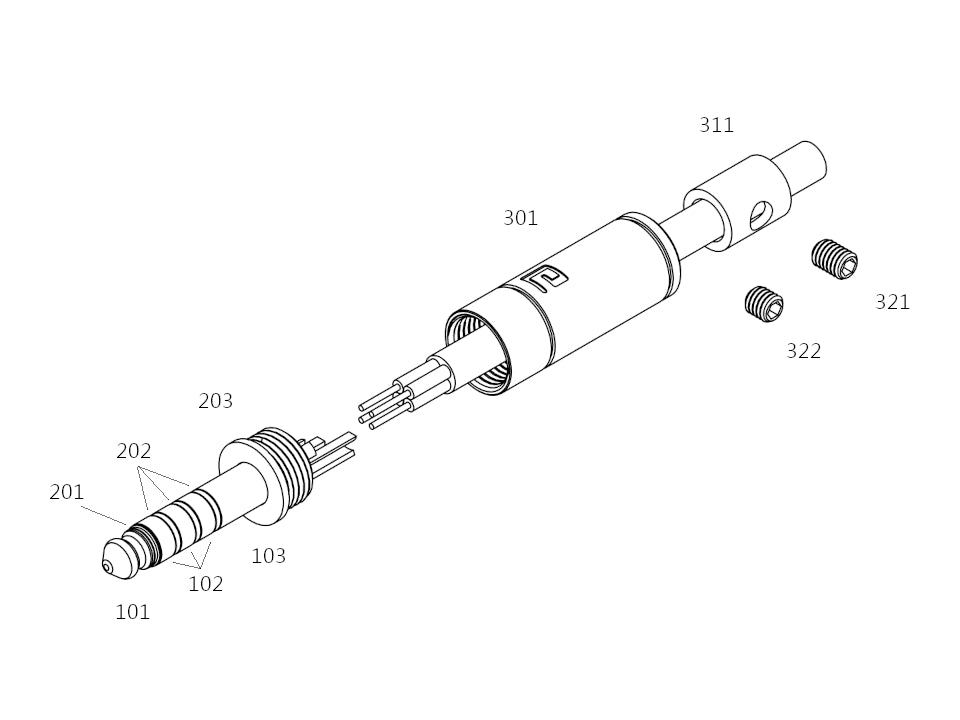

1. ケーブルの被覆と各チャンネルの導体絶縁を剥きます。

2. ケーブルの太さにより、スリーブ(内径4.5mm)[311]/シェル[301]をご自由にお選びください。

3. 各チャンネルの導体を半田付けます。

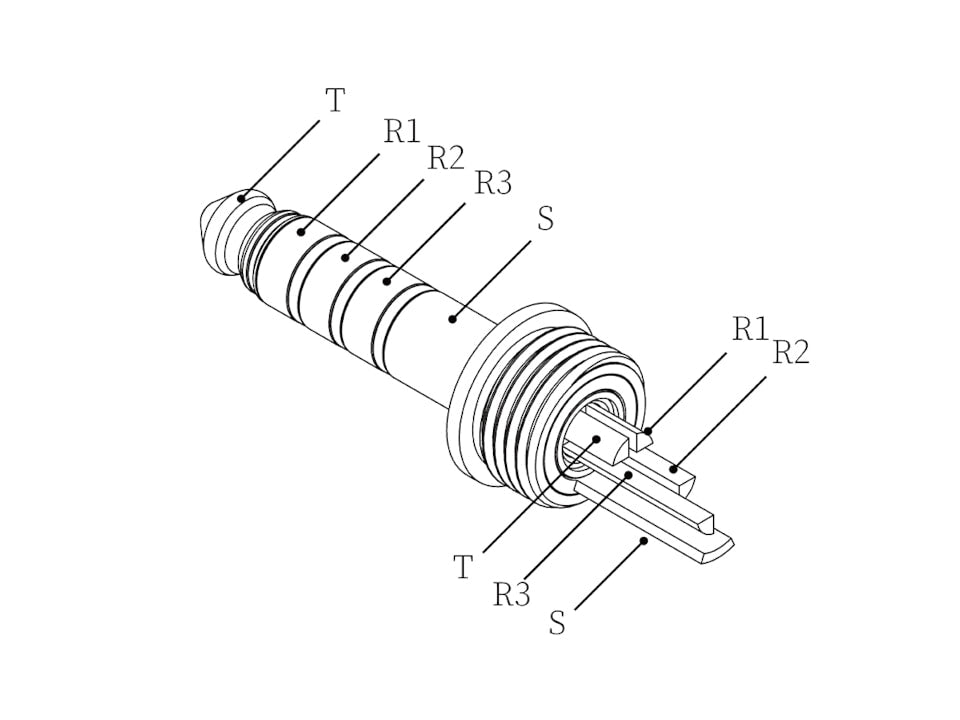

4. 各チャンネルのインタフェースとケーブルの極性は、下記の図面にてご参考になさってください。

5. シェル及び本体セット[203]を締め付けます。

6. ネジM3x4mm[321]かネジM3x3mm[322]を使う、ケーブル及びシェルを締めて固定いたします。​

仕様

材質:
チップ:テルル銅(銅含量最低99.0%、C14500)
リング:テルル銅(銅含量最低99.0%、C14500)
エンドスリーブ:テルル銅(銅含量最低99.0%、C14500)
絶縁:ナイロン(PA66)
ヘッドロック:ポリアセタール(POM/黒色)
シェル:ステンレス(SUS304)
スリーブ:ポリアセタール(POM/黒色)
ネジ:ステンレス(SUS304)

表面処理:
チップ:金メッキ(10u").ニッケルフリー
リング:金メッキ(10u").ニッケルフリー
エンドスリーブ:金メッキ(10u").ニッケルフリー

絶縁:表面処理なし
ヘッドロック:表面処理なし
シェル:表面処理なし
スリーブ:表面処理なし
ネジ:表面処理なし​

电气特性:
接触抵抗 < 1.0 mOhm

サイズ:
最大外径:8.90mm
全 長:43.5mm
シェルの孔径:
黒いポリアセタールをつける場合、穴径4.5mmとなります。
黒いポリアセタールをつけない場合、穴径6.5mmとなります。
ネジピッチ
ヘッドロック:M8xP0.75
ネジ:M3xP0.5

推奨ハンダ付け温度

ハンダゴテの温度340℃、3~5秒
ハンダゴテの温度360℃、2~3秒

当社の製品生産工程においてはRoHS指令に準拠します。

この製品は台湾の特許M638409を取りました。
