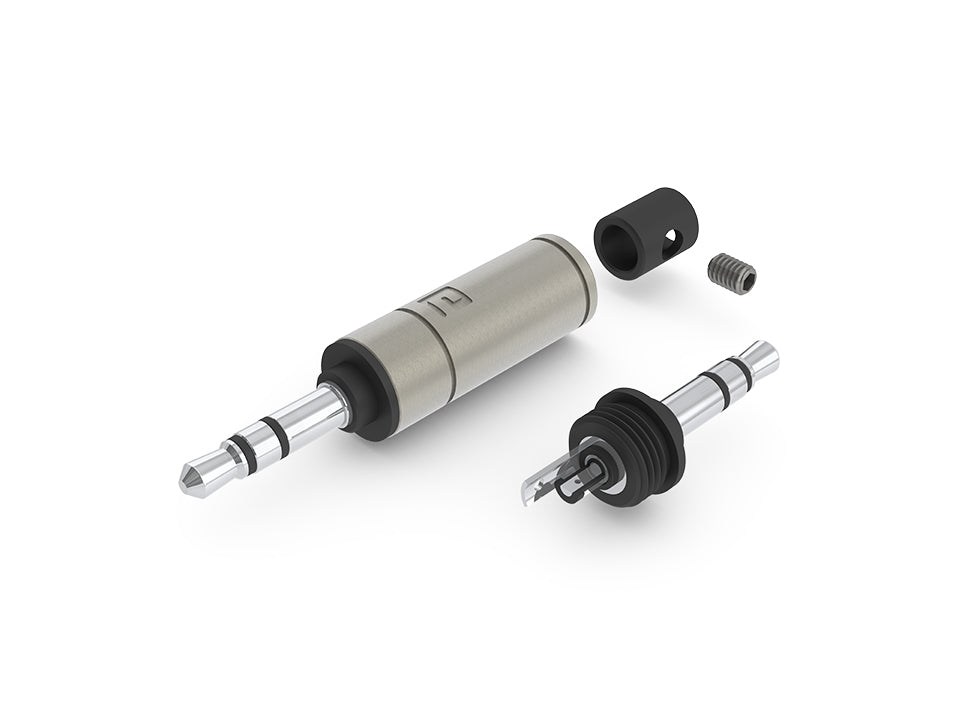

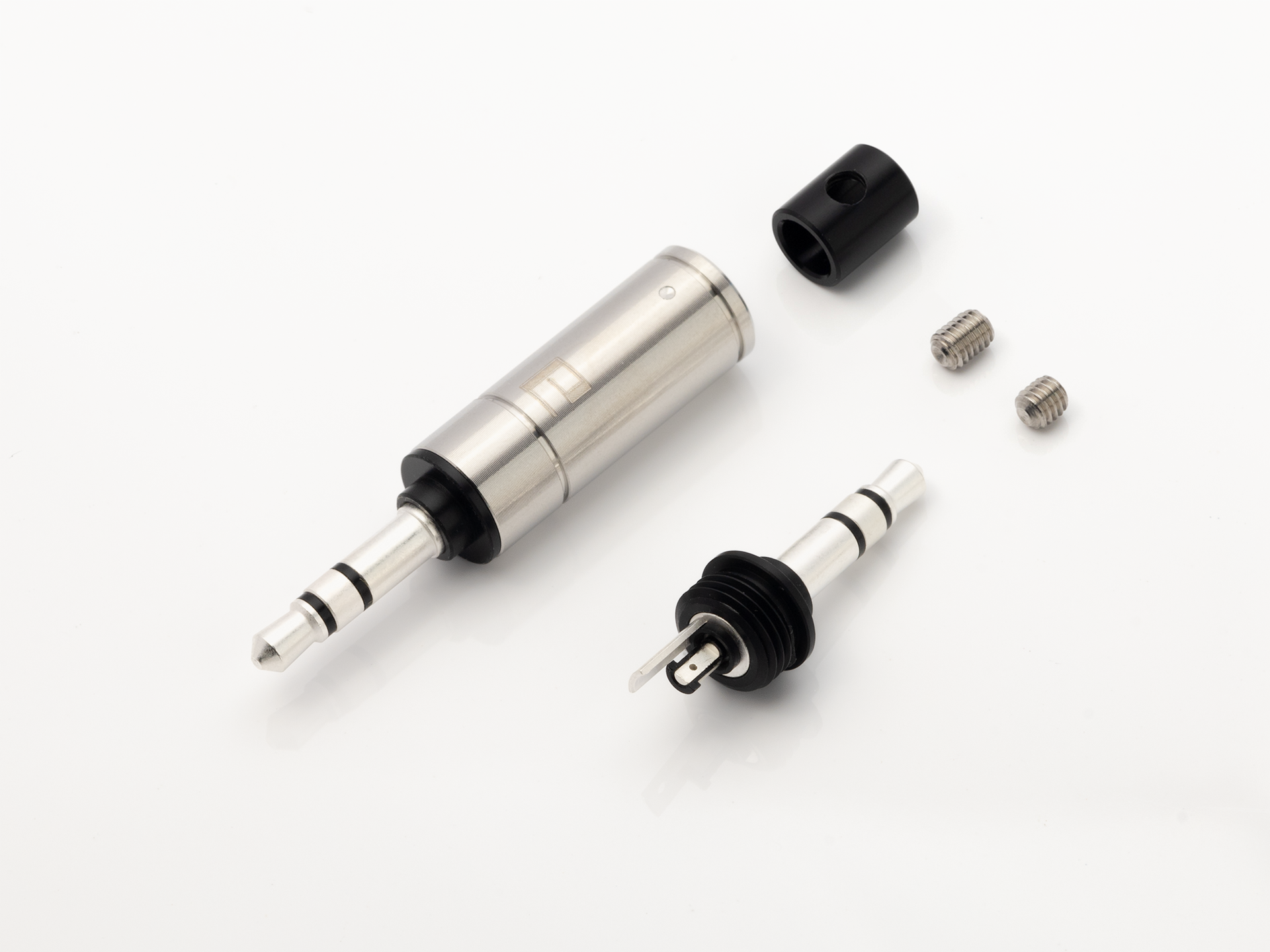

AT3-1351S

本製品は、ネジを同梱で発送いたします。
​
ケーブル用ネジ：3mm/4mm 各1個で提供いたします
3.5mmは小さサイズのため、半田付け時間が長くなれば、絶縁体の膨張や損傷を引き起こす可能性があります。ご遠慮ください。
各チャネルの推奨ハンダ付け温度でハンダ付けしてください。

チャンネルの金属導体はCNC旋盤加工により一体成形となります。
信号導通ロスをしないようになります。

シェルと本体の間に絶縁材質で締めて固定して、シェルと本体を絶縁するか導電性にするかを選択できます。

導体材質は高純度真鍮(テルル銅)に金メッキ(ニッケルフリー)を施して仕上げています。

卓越した設計方法及び材質活用で、お客様のご要望に「High-end」でお応えいたします。

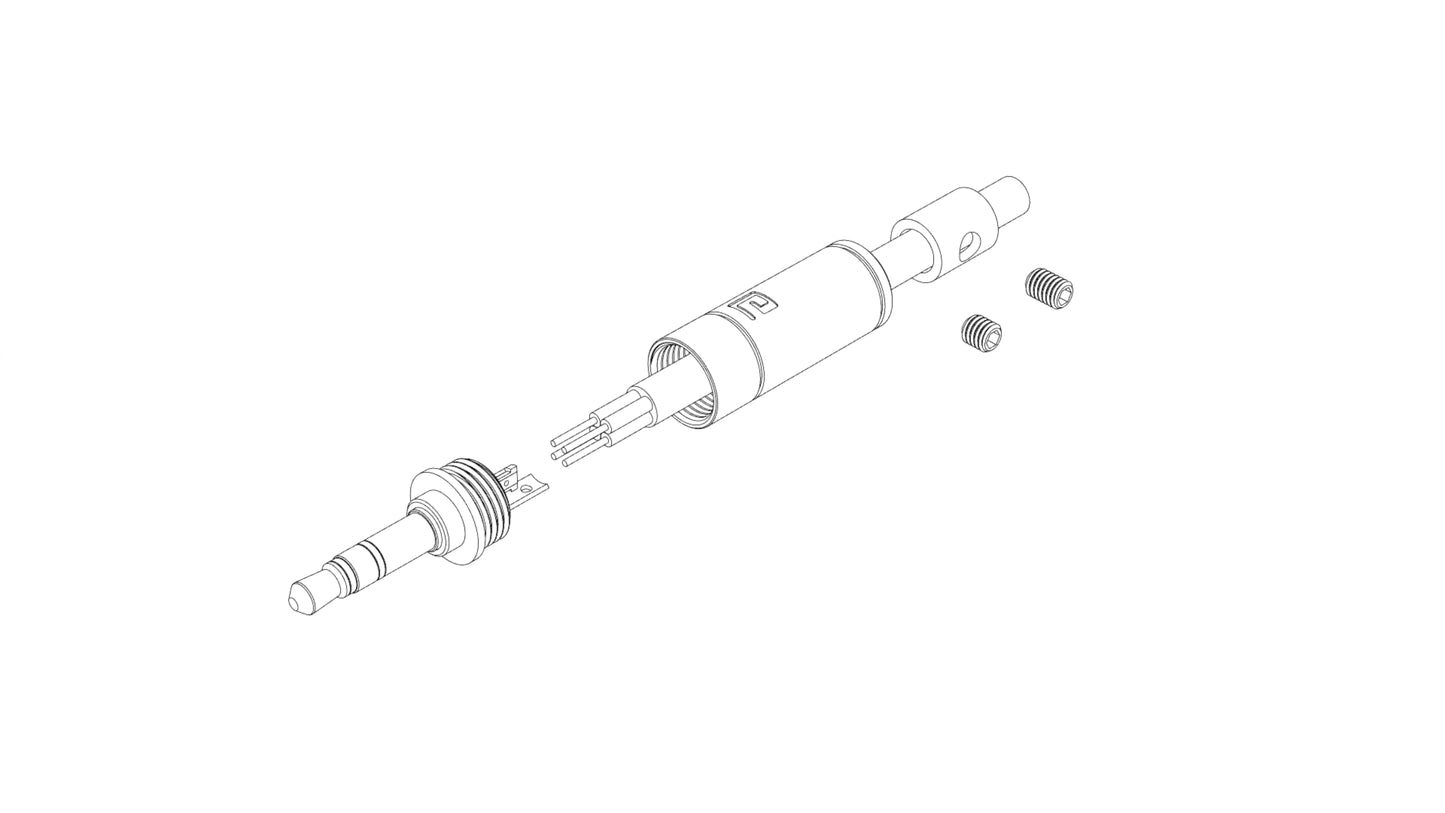

センターピンとポリアセタール(POM)が蟻継ぎという方法で固定されます。
リングとスリーブの間に絶縁材質にて隔てます。
そのあと、センタピンと組合致します。
センターピンとボディ層構造には開口部があります。
開口部からフィラーを注入して本体間のギャップを埋めます。
POM ヘッドロックと本体を組立て、お互いに締めて固定いたします。
ネジを使って、本体セット及びシェルを締めて固定いたします。
POMスリーブはシェルエンドにネジで固定いたします。

材質：
センターピン：テルル銅(銅含量最低99.0％、C14500)
本体：テルル銅(銅含量最低99.0％、C14500)
絶縁：ポリアセタール(POM/黒色)
ヘッドロック：：ポリアセタール(POM/黒色)
シェル：ステンレス(#SUS304)
スリーブ：ポリアセタール(POM/黒色)
ネジ：ステンレス(#SUS304)

表面処理：
センターピン：銀メッキ(120u")．ニッケルフリー
本体：銀メッキ(120u")．ニッケルフリー

絶縁：表面処理なし
ヘッドロック：表面処理なし
シェル：表面処理なし
スリーブ：表面処理なし
ネジ：表面処理なし
​
电气特性：
接触抵抗 < 1.0 mOhm

サイズ：
最大外径：8.90mm
全 長：42.3mm
シェルの孔径：黒いポリアセタールをつけている場合、穴径4.5mmとなります。
黒いポリアセタールをつけていない場合、穴径6.5mmとなります。

センターピン
ハンダゴテの温度340℃、4～7秒
ハンダゴテの温度360℃、3～6秒
ハンダゴテの温度380℃、2～5秒
ハンダゴテの温度400℃、1～4秒

りんぐ
ハンダゴテの温度340℃、9～12秒
ハンダゴテの温度360℃、6～9秒
ハンダゴテの温度380℃、5～8秒
ハンダゴテの温度400℃、2～5秒

スリーブ
ハンダゴテの温度340℃、6～9秒
ハンダゴテの温度360℃、5～8秒
ハンダゴテの温度380℃、3～6秒
ハンダゴテの温度400℃、2～5秒
