AT3-1351G

AT3-1351G

通常価格 $40.00 USD
通常価格 セール価格 $40.00 USD
セール 売り切れ
製品の種類
表面処理
  • 1ヶ / 1セット,真空包装チャック付ポリ袋
  • CNC旋盤により一つの形状として製作されます。

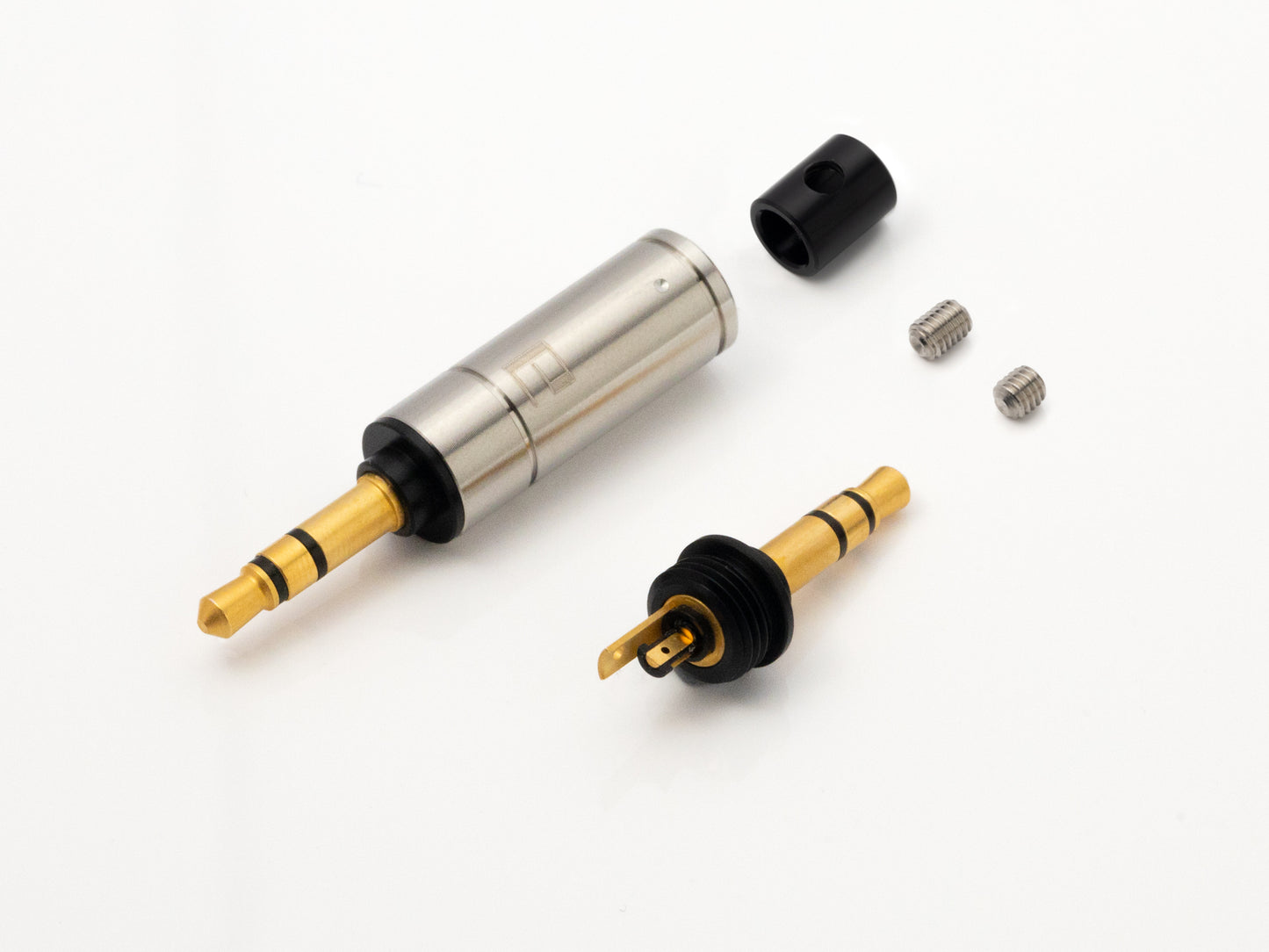

  • シェルは本体と分離できます。
  • 高純度銅(99%以上)製。

ご注意

本製品は、ネジを同梱で発送いたします。

ケーブル用ネジ:3mm/4mm 各1個で提供いたします
3.5mmは小さサイズのため、半田付け時間が長くなれば、絶縁体の膨張や損傷を引き起こす可能性があります。ご遠慮ください。
各チャネルの推奨ハンダ付け温度でハンダ付けしてください。

設計アイディア説明​

チャンネルの金属導体はCNC旋盤加工により一体成形となります。
信号導通ロスをしないようになります。

シェルと本体の間に絶縁材質で締めて固定して、シェルと本体を絶縁するか導電性にするかを選択できます。

導体材質は高純度真鍮(テルル銅)に金メッキ(ニッケルフリー)を施して仕上げています。

卓越した設計方法及び材質活用で、お客様のご要望に「High-end」でお応えいたします。

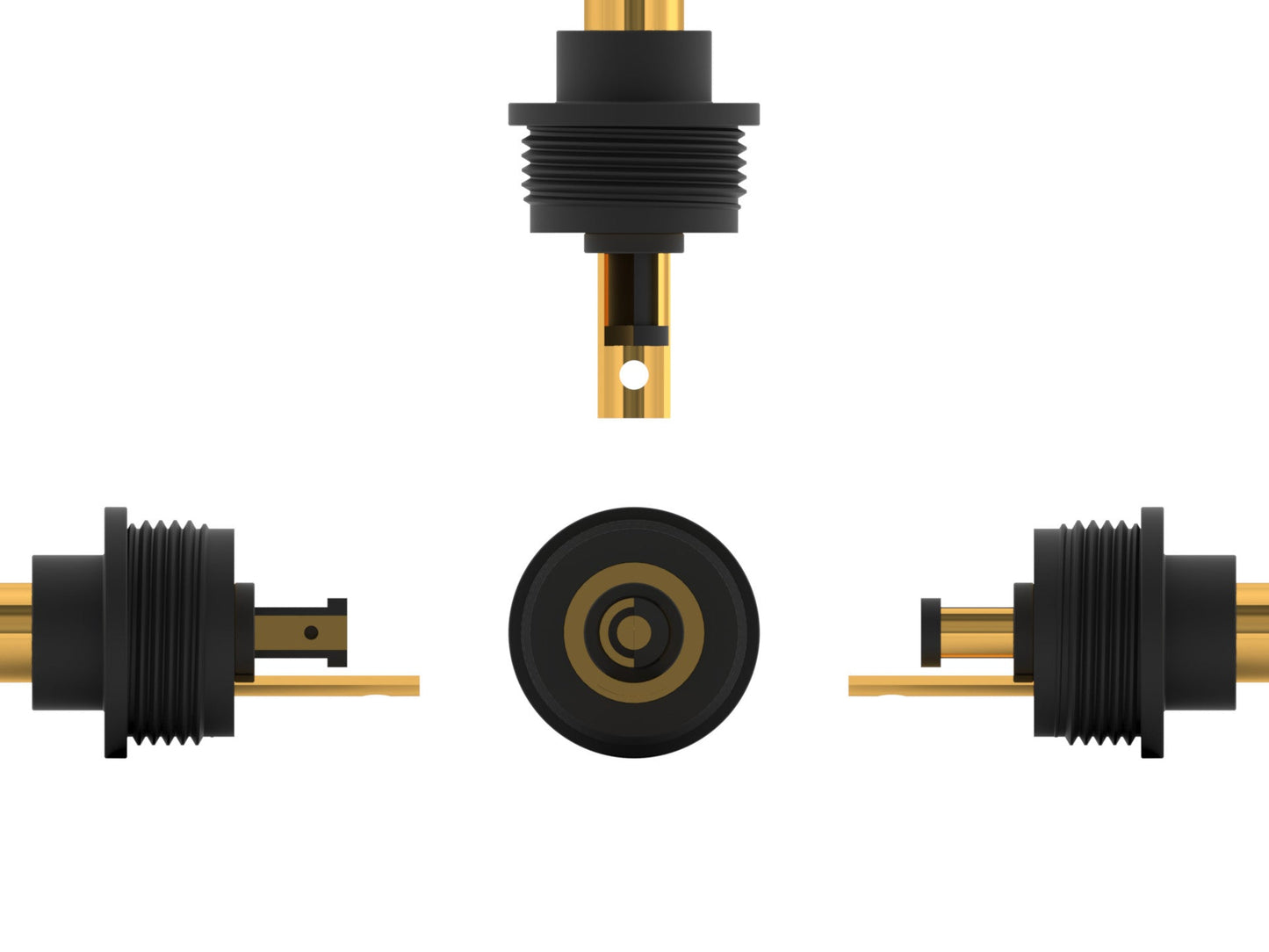

構造

センターピンとポリアセタール(POM)が蟻継ぎという方法で固定されます。
リングとスリーブの間に絶縁材質にて隔てます。
そのあと、センタピンと組合致します。
センターピンとボディ層構造には開口部があります。
開口部からフィラーを注入して本体間のギャップを埋めます。
POM ヘッドロックと本体を組立て、お互いに締めて固定いたします。
ネジを使って、本体セット及びシェルを締めて固定いたします。
POMスリーブはシェルエンドにネジで固定いたします。

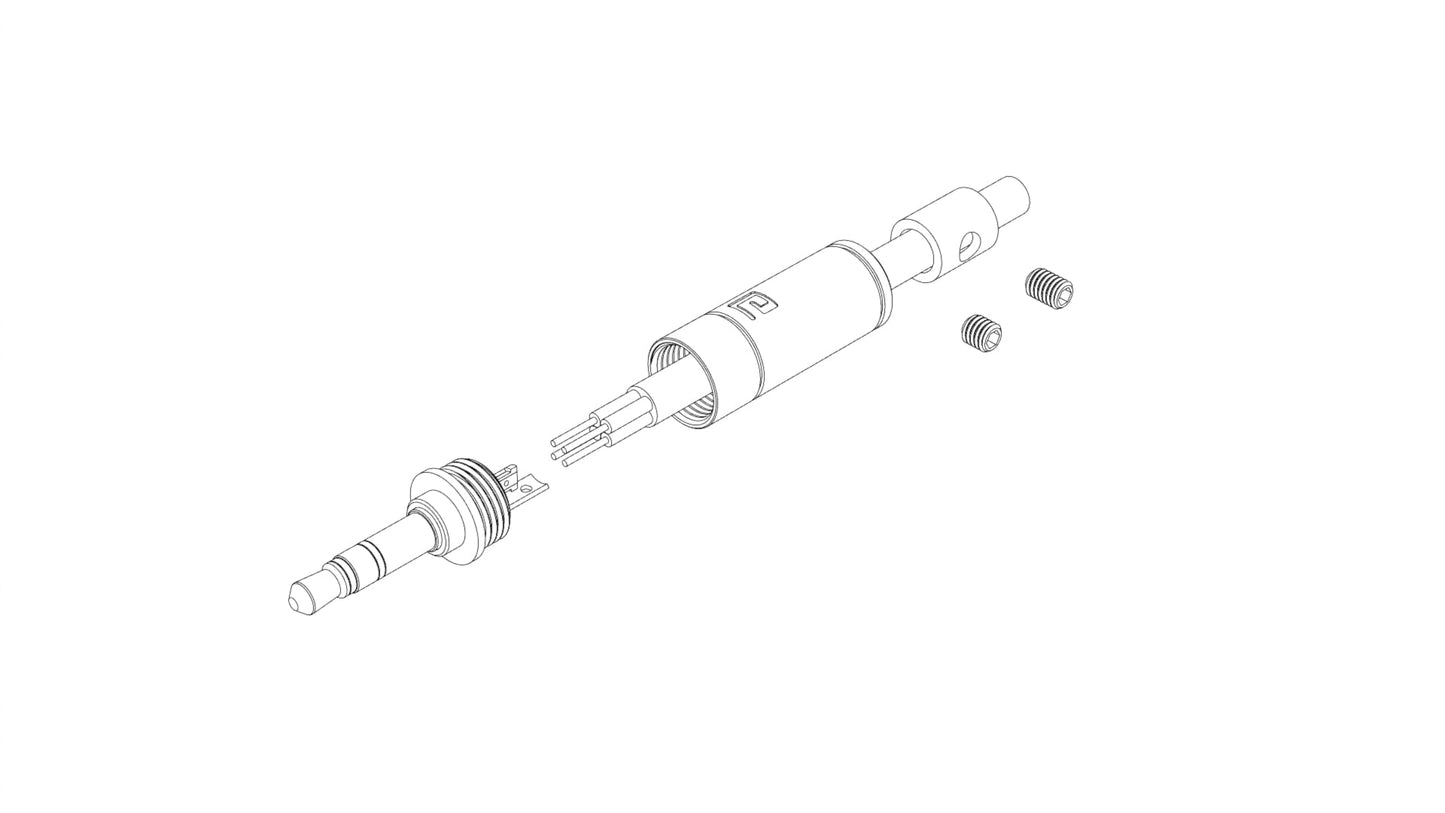

アセンブル

1. ケーブルの被覆と各チャンネルの導体絶縁を剥きます。

2. ケーブルの太さにより、スリーブ(内径4.5mm)[311]/シェル[301]をご自由に選びなさい。

3. 各チャンネルの導体を半田付けます。

4. シェル及び本体セット[203]を締め付けます。

5. ネジM3x4mm[321]かネジM3x3mm[322]を使って、ケーブル及びシェルを締めて固定いたします。

仕様

材質:
センターピン:テルル銅(銅含量最低99.0%、C14500)
本体:テルル銅(銅含量最低99.0%、C14500)
絶縁:ポリアセタール(POM/黒色)
ヘッドロック::ポリアセタール(POM/黒色)
シェル:ステンレス(SUS304)
スリーブ:ポリアセタール(POM/黒色)
ネジ:ステンレス(SUS304)

表面処理:
センターピン:金メッキ(10u").ニッケルフリー
本体:金メッキ(10u").ニッケルフリー

絶縁:表面処理なし
ヘッドロック:表面処理なし
シェル:表面処理なし
スリーブ:表面処理なし
ネジ:表面処理なし

电气特性:
接触抵抗 < 1.0 mOhm

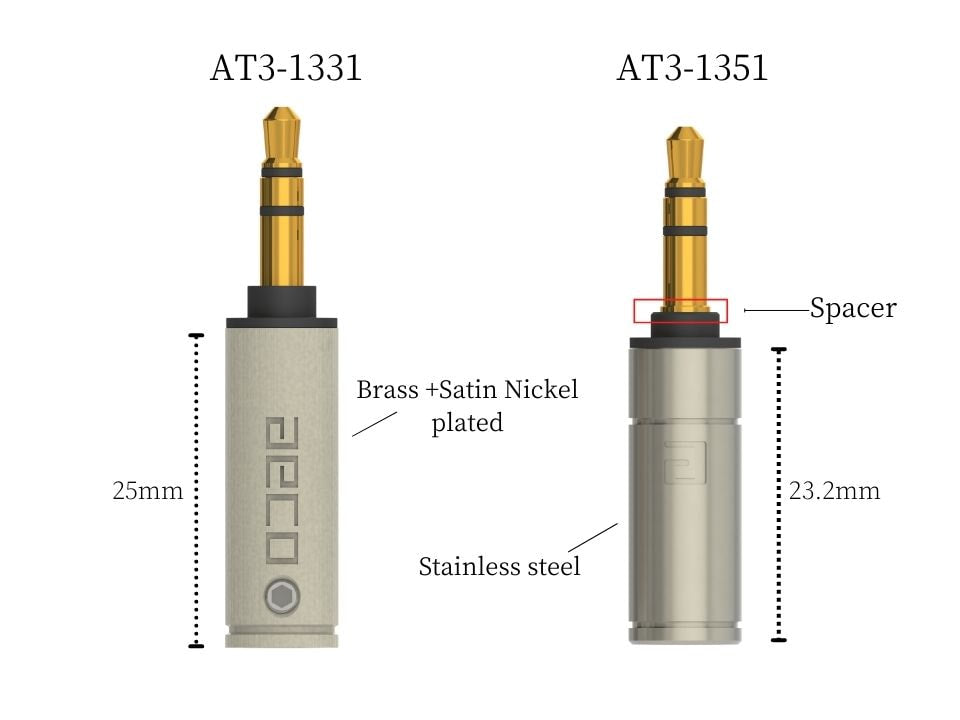

サイズ:
最大外径:8.90mm
全 長:42.3mm
シェルの孔径:黒いポリアセタールをつけている場合、穴径4.5mmとなります。
黒いポリアセタールをつけていない場合、穴径6.5mmとなります。

推奨ハンダ付け温度

センターピン
ハンダゴテの温度340℃、4~7秒
ハンダゴテの温度360℃、3~6秒
ハンダゴテの温度380℃、2~5秒
ハンダゴテの温度400℃、1~4秒

りんぐ
ハンダゴテの温度340℃、9~12秒
ハンダゴテの温度360℃、6~9秒
ハンダゴテの温度380℃、5~8秒
ハンダゴテの温度400℃、2~5秒

スリーブ
ハンダゴテの温度340℃、6~9秒
ハンダゴテの温度360℃、5~8秒
ハンダゴテの温度380℃、3~6秒
ハンダゴテの温度400℃、2~5秒

当社の製品生産工程においてはRoHS指令に準拠します。

この製品は台湾の特許M581795を取りました。
