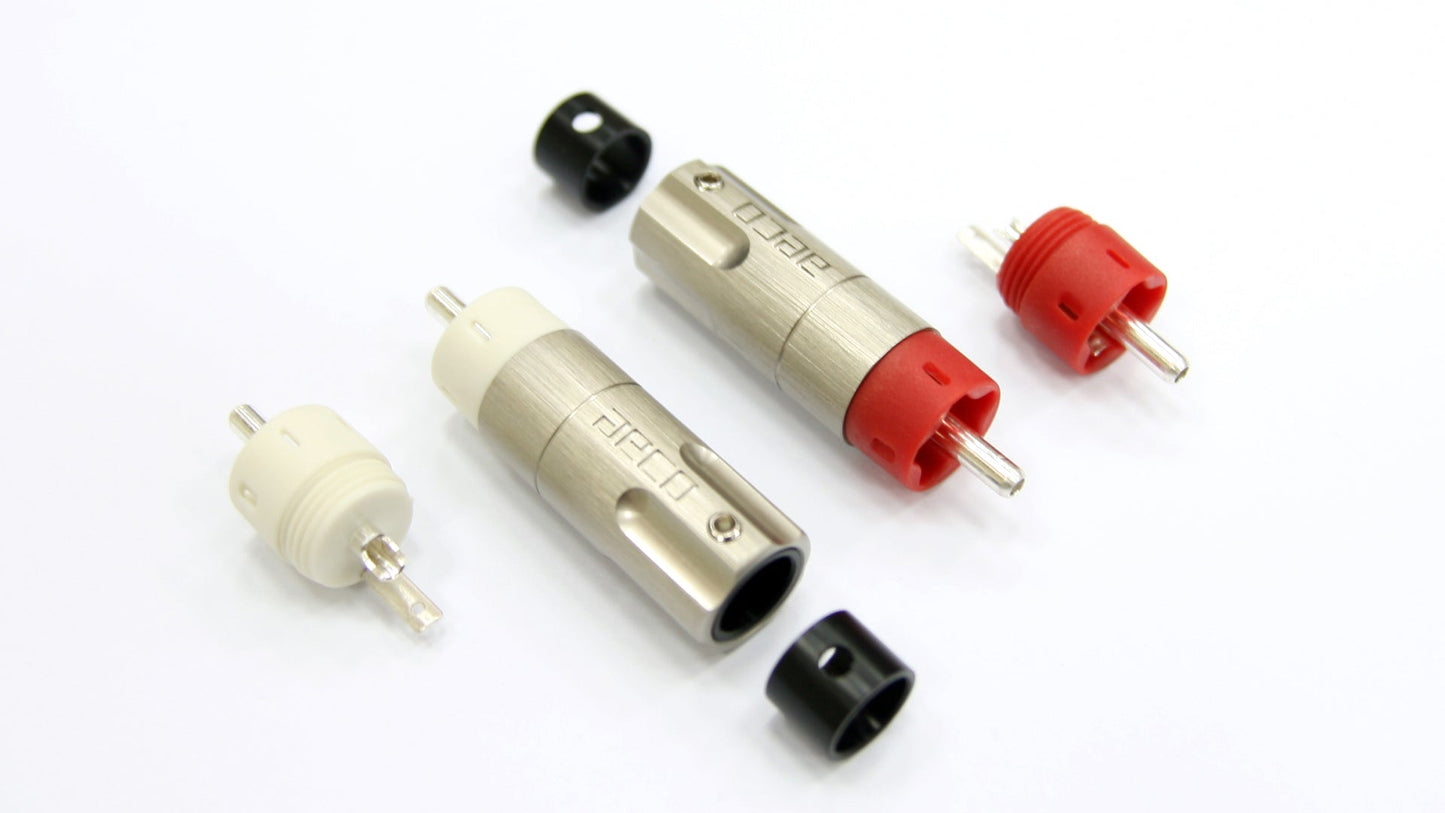

ARP-4045S

ARP-4045S

通常価格 $60.00 USD
通常価格 セール価格 $60.00 USD
セール 売り切れ
製品の種類
表面処理
  • 4ヶ / 1セット,真空包装チャック付ポリ袋
  • 標準RCAとのアソート。
  • 一点伝導。
  • 低質量導体。
  • はんだ付けタイプやネジ止めタイプに使用します。
  • 高純度銅(99%以上)製。

ご注意

本商品はネジも同梱発送いたします。2種類規格(4mm及び6mm)を各4個予備品として提供いたします。
お手元に届きましたら、ご注意ください。

設計アイディア説明​

RCA端子及び RCAジャックは、他のブランドのRCAプラグ製品にも対応/切り替えることもできます。

金属導体が軽量化になったので、電気抵抗、静電容量及びインダクタンスの影響は有効に減少するようになります。
非同軸設計なので、信号の導通状況は単点接続するようになります。

RCA端子はナイロン複合材料の特質を活用し、強い弾性及び挟む力の特性を持つため、RCA端子とRCAジャックとの接続力が強いです。

RCAジャックのシェルはポリアセタール(POM)として絶縁材質が採用され、
有効に絶縁となりますので、RCA本体と機器設備を接続する際に、電気干渉しないようになります。

金属導体は高純度真鍮(テルル銅)となり、またテルル銅にニッケルフリーメッキにします。

材質活用及び卓越した設計方法で、お客様のご要望に「High-end」でお応えいたします。

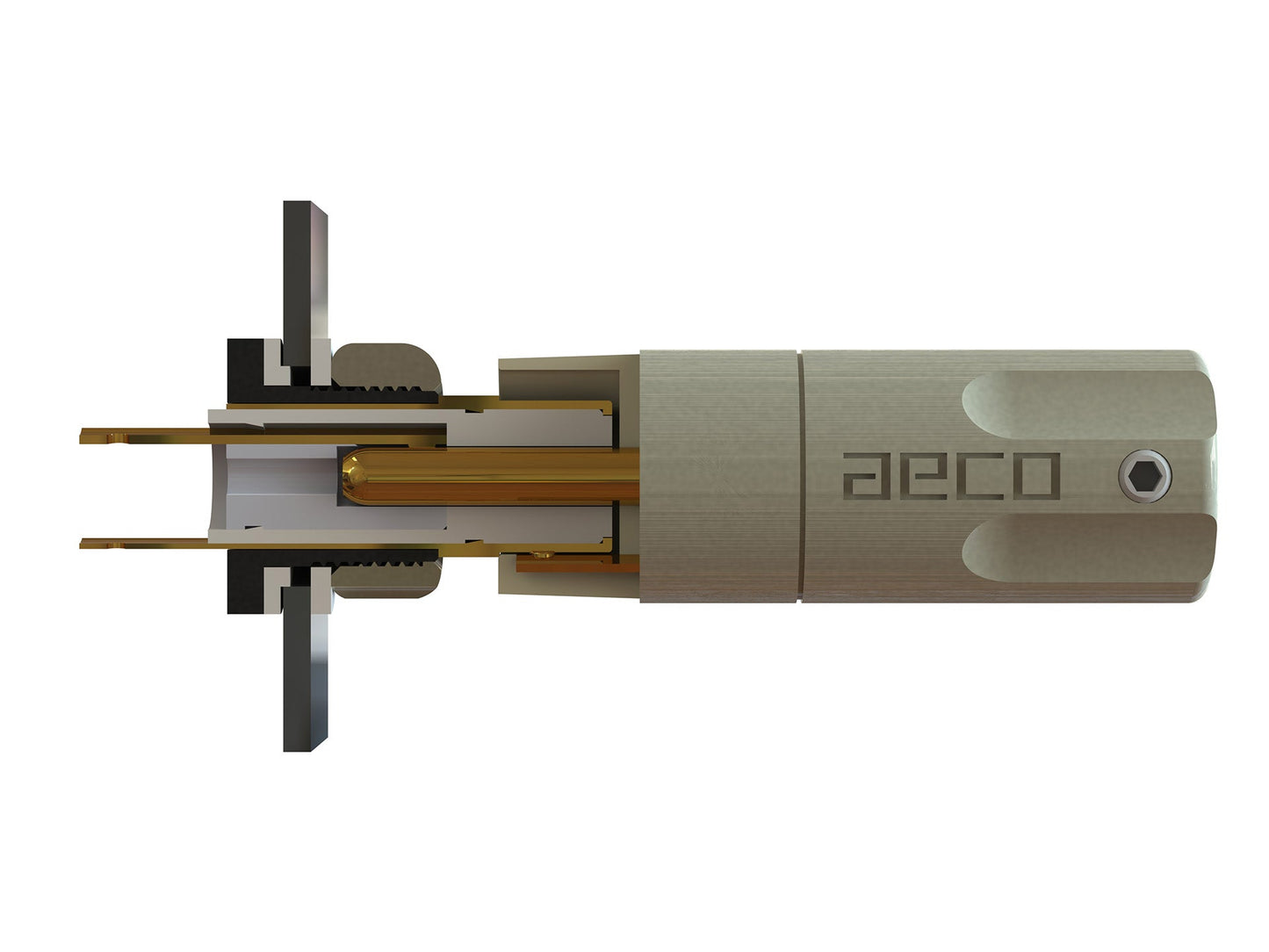

構造

本体に五芒星の五角型設計はナイロン複合材料の特質を活用します。
プラスチック射出成形技術を活用して、ナイロン本体がセンターピンを包むようにしっかりと密着固定されます。
従って、強い弾性及び挟む力の特性を持つ、センターピンとRCAジャック
確りと接続します。

スナップフィッの設計で接地シート及びナイロン本体の接合力が非常に強くなります。
なお、非同軸設計なので、信号は単点導通するようとなります。。

ケーブルが正/負極にハンダ付け後、シェル及びナイロン本体が手で回し、スムーズに回転するように固定いたします。
シェルに付けされたネジを使って、ケーブル及びシェルを締めて固定いたします。

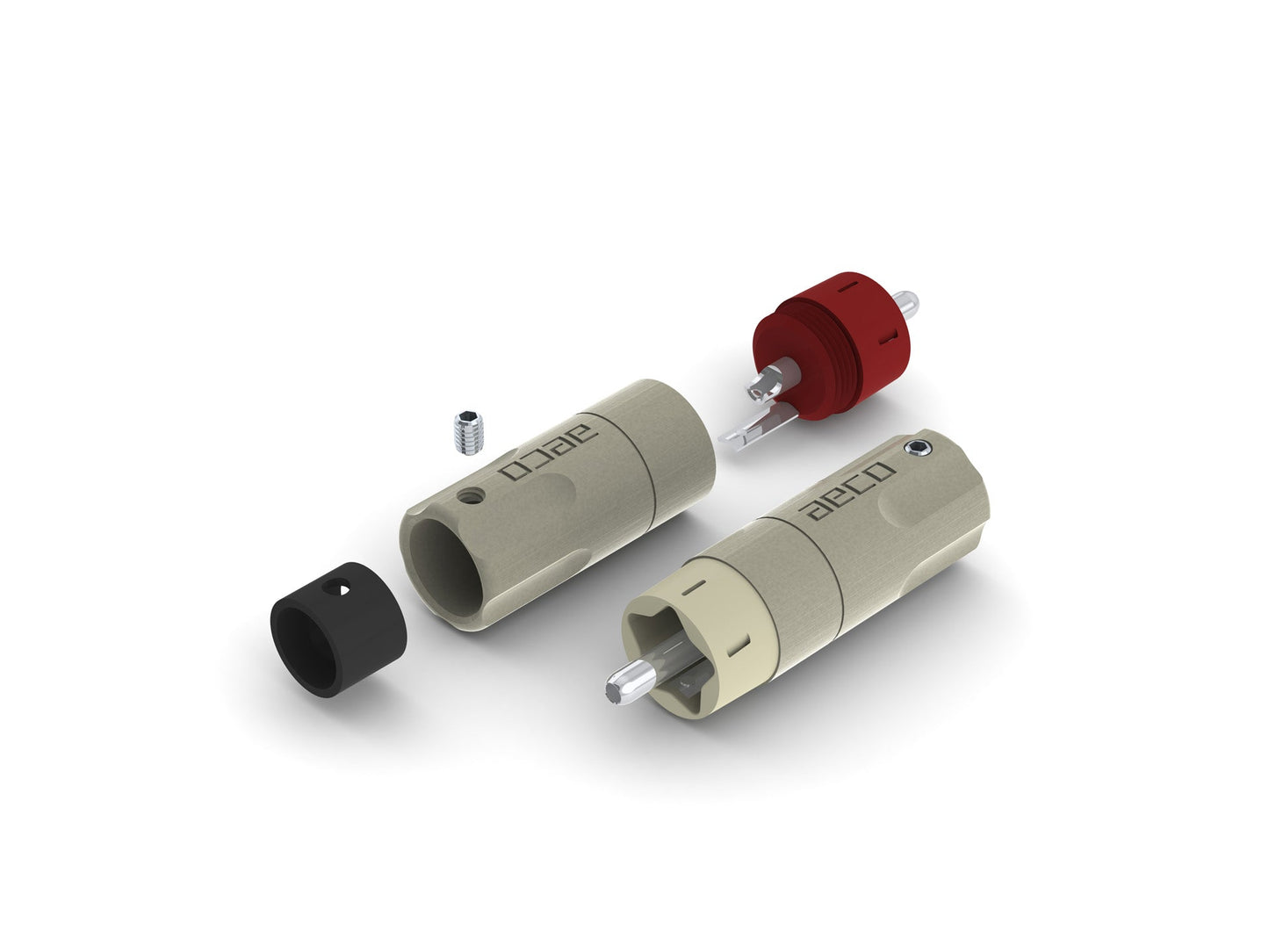

アセンブル

仕様

材質:
センターピン:テルル銅(銅含量最低99.0%、C14500)
接地シート :タフピッチ銅(銅含量最低99.5%、C1100)
本体    :ガラス繊維強化ナイロン樹脂(赤/白)
シェル   :銅亜鉛合金(C3604)
スリーブ  :ポリアセタール(POM)
ネジ    :アイロン

表面処理:
センターピン:銀メッキ(120u").ニッケルフリー
接地シート :銀メッキ(120u").ニッケルフリー

本体    :表面処理なし
シェル   : サテンニッケルメッキ/ヘアライン仕上げ/切削加工でロゴ
スリーブ  :表面処理なし
ネジ    : ニッケルメッキ

电气特性:
接触抵抗 < 0.3 mΩ
(ARJ-4045ジャックシリーズに基いて接続テスト結果です。)

サイズ:
最大外径 :13.7mm
シェル穴径:黒いポリアセタールをつけている場合、穴径8.5mmとなる
      黒いポリアセタールをつけていない場合、穴径10.5mmとなる
全長   :46.4mm

推奨ハンダ付け温度

ハンダゴテの温度380℃、05~08秒
ハンダゴテの温度360℃、09~13秒
ハンダゴテの温度340℃、13~18秒
ハンダゴテの温度320℃、19~25秒

当社の製品生産工程においてはRoHS指令に準拠します。

この製品は台湾の特許M463447を取りました。
