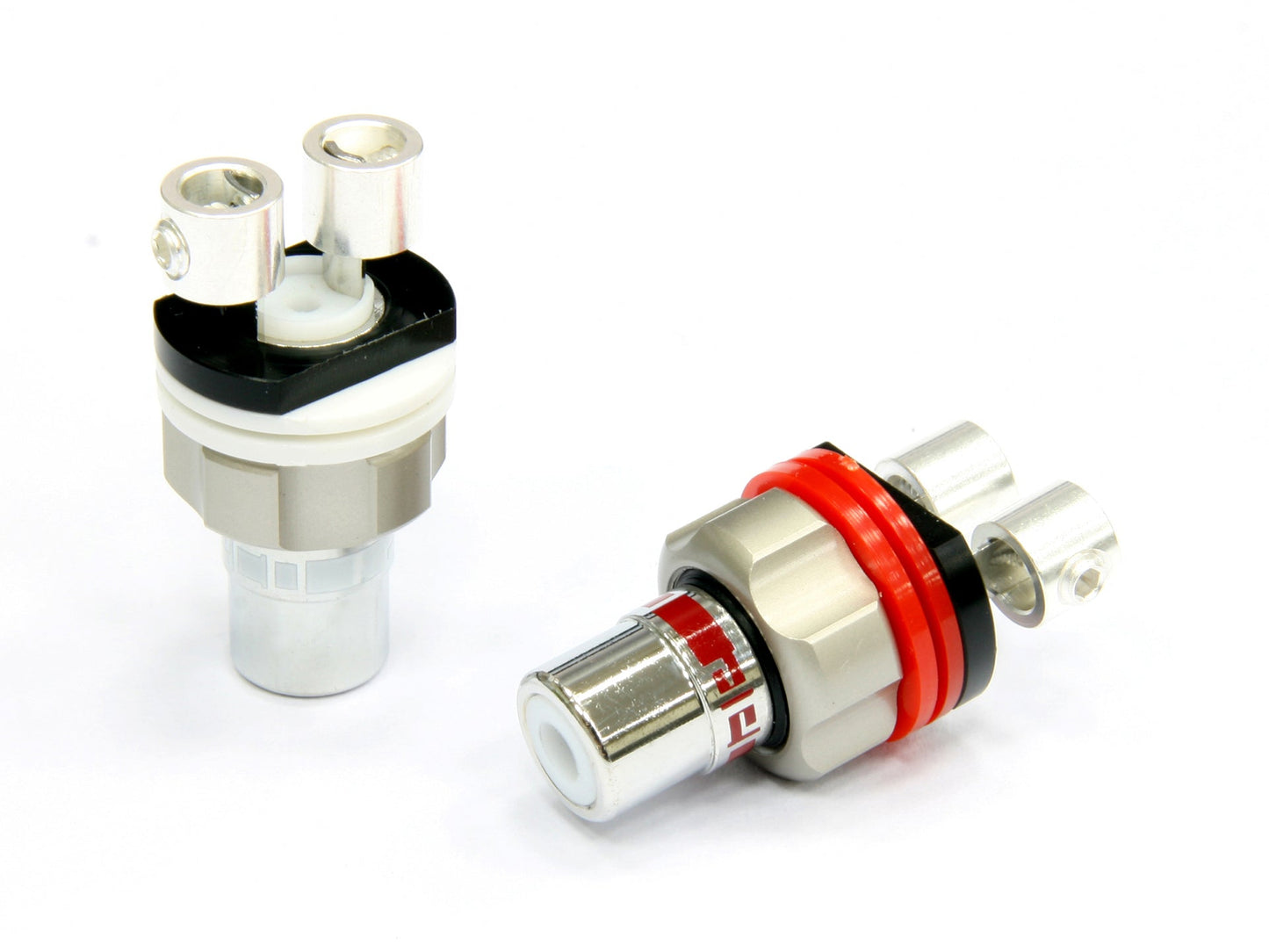

ARJ-4045R

機械設備接続部の直径12mm(丸形)を対応いたします。
最大板厚が3.5mm程を対応いたします。
ナットの締め付けトルクは最大-8ポンド(lb/in)。

*操作時のオーバーな過大力が大きな損傷を生む、
RCAジャックのネジを損傷しないように、過大力で締め付けとご注意ください。

RCA端子及び RCAジャックは、他のブランドのRCAプラグ製品にも対応/切り替えることもできます。

金属導体が軽量化になったので、電気抵抗、静電容量及びインダクタンスの影響は有効に減少するようになります。
非同軸設計なので、信号は単点導通するようとなります。

RCAジャックのシェルはポリアセタール(POM)として絶縁材質が採用されたので、機器設備の金属面との接続を断つ、また強化絶縁になり、外部影響からしないようになります。

ケーブルとの接続も2種類デザイン 1.半田付け及び2.真鍮リング締め付けがあります。2種類を持つため、ケーブルとの接続がご自由に選択できます。

金属導体は高純度真鍮(テルル銅)となり、またテルル銅にニッケルフリーメッキにします。

材質活用及び卓越した設計方法で、お客様のご要望に「High-end」でお応えいたします。

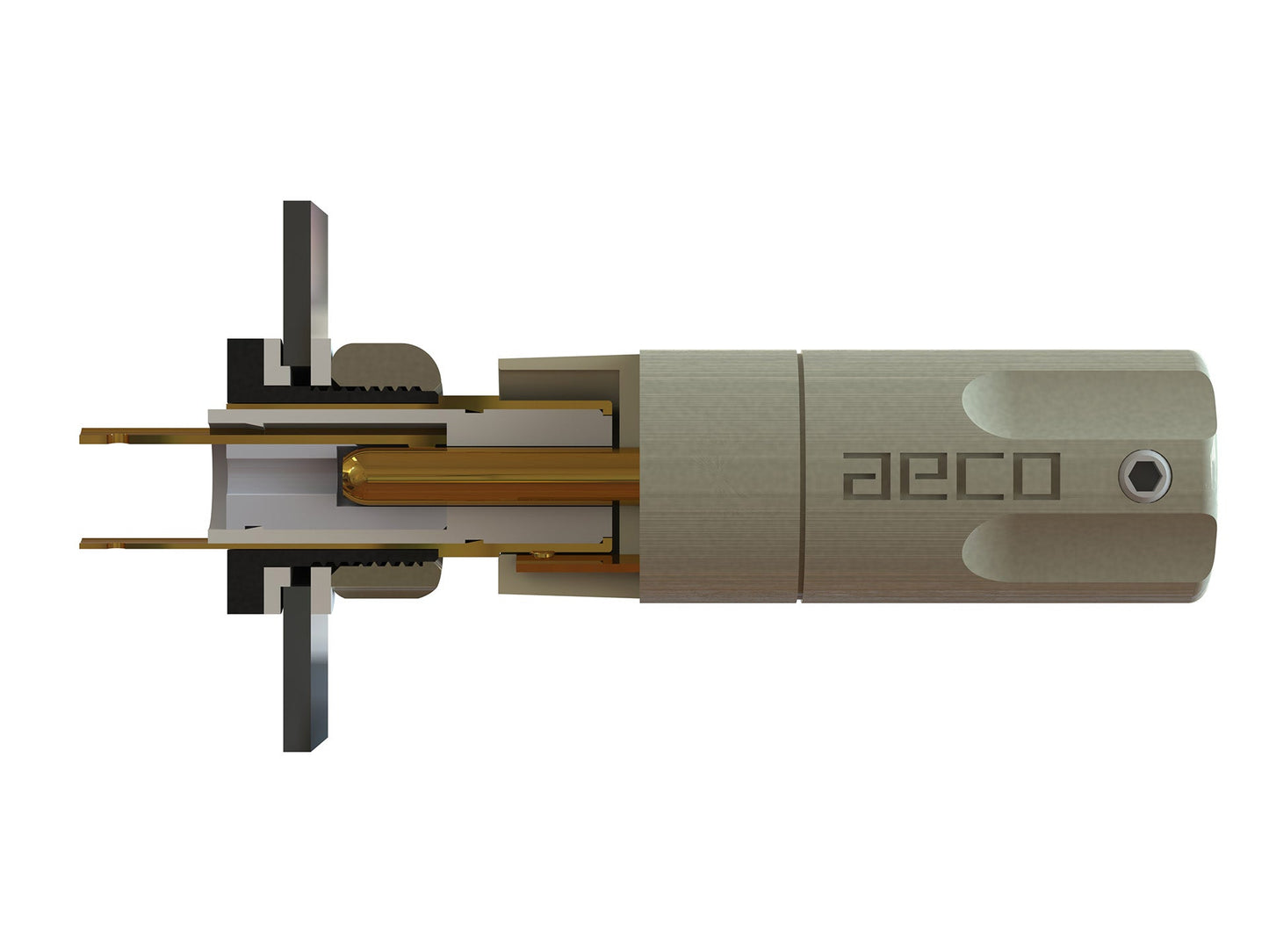

アセンブル方式で、PTFEテフロン及び板バネがRCAジャックの本体に固定され、
本体の外層にポリアセタール(POM)を採用されるため、機器設備の金属面との接続を断ちます。

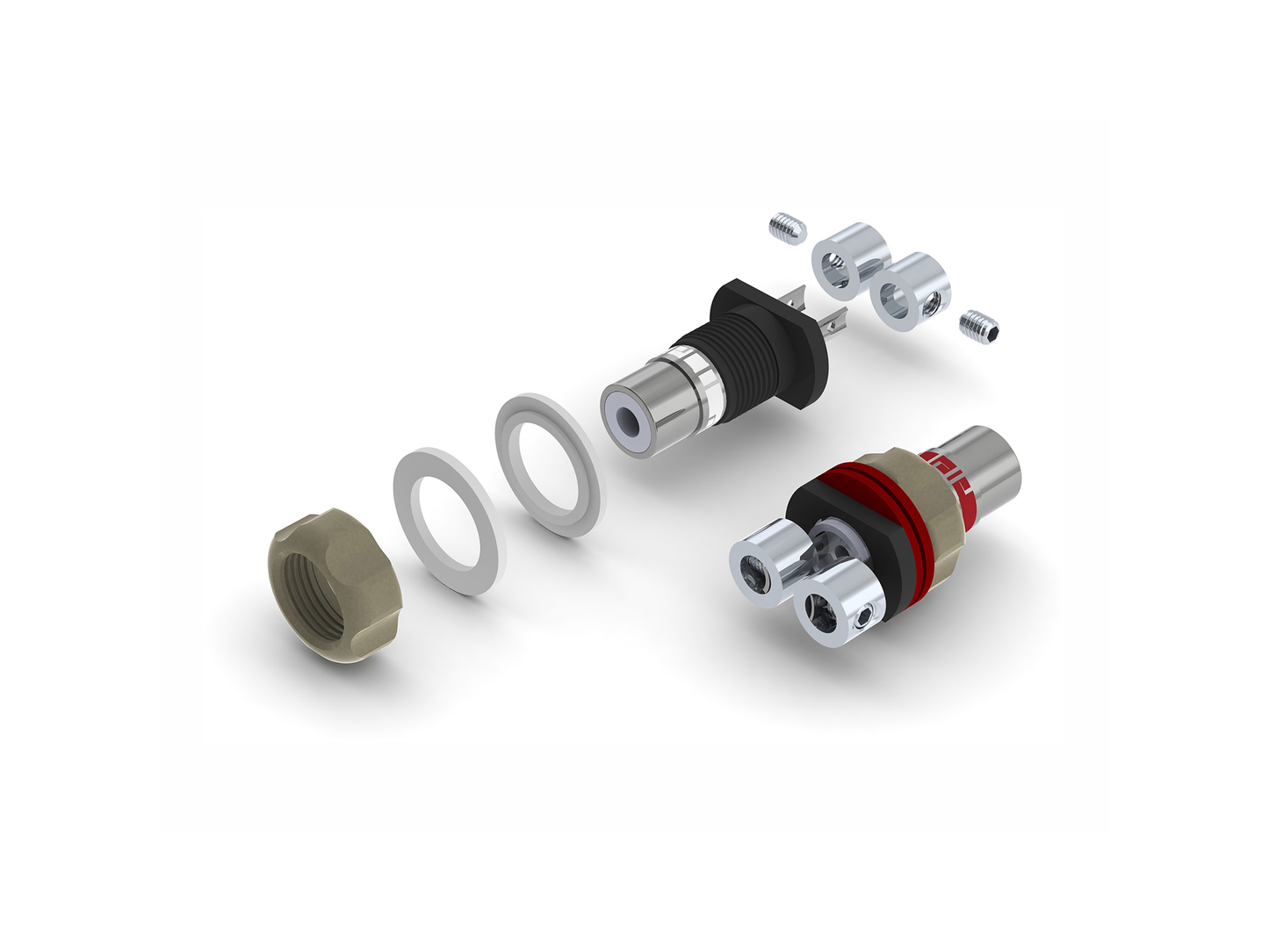

本製品が設備端に通して、PEワッシャーと五芒星ナットを使用して締付け後で固定いたします。
ケーブルとの接続も2種類＿半田付け及び真鍮リング締め付けがあります。ご要望による自由に選択できます。

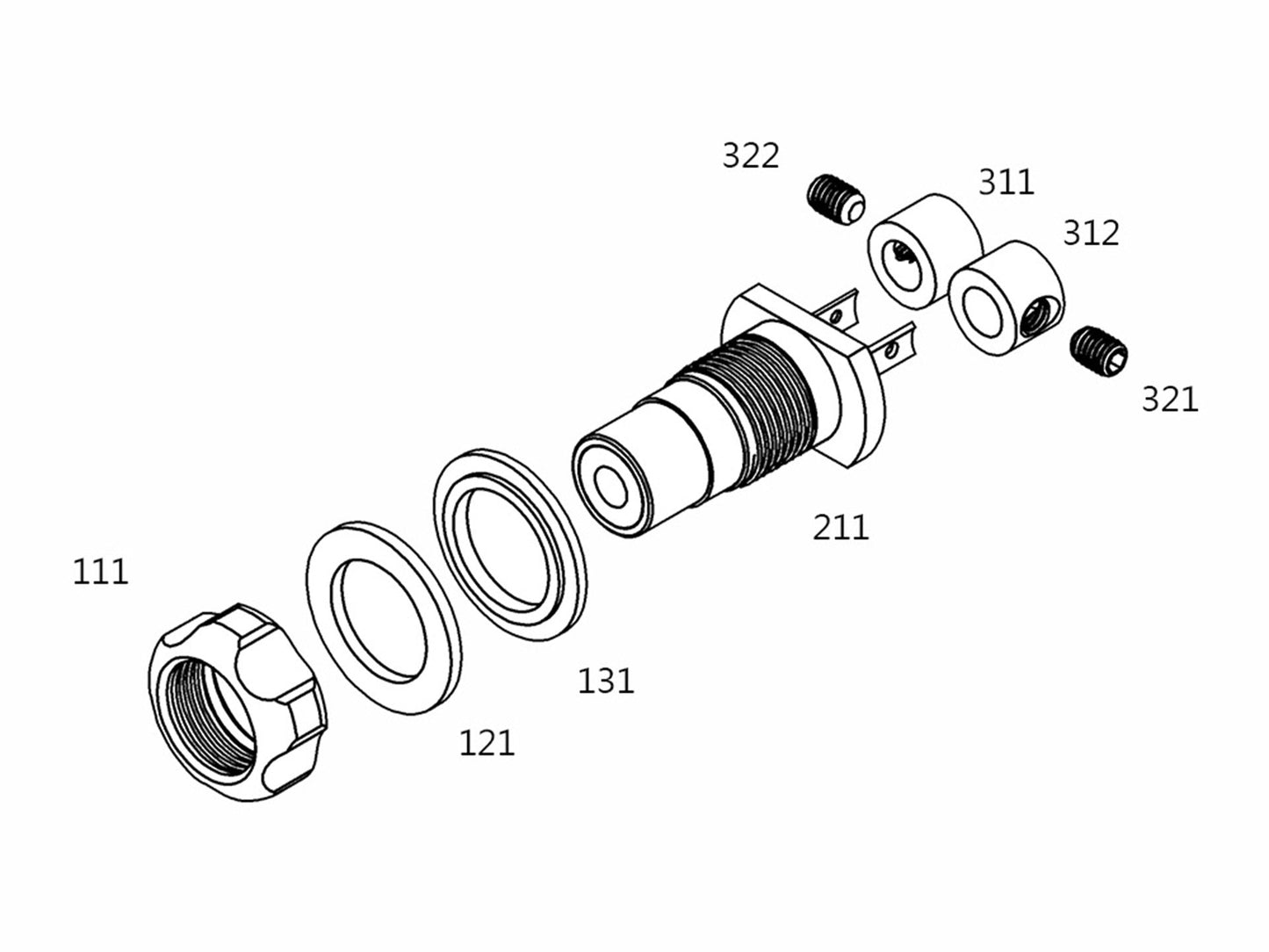

材質：
センターピン：タフピッチ銅 (銅含量最低99.5％、C1100)
グラウンドシート： テルル銅(銅含量最低99.0％、C14500)
絶縁：　PTFEテフロン(白色)
シェル：ポリアセタール(POM-黒色)
ワッシャー：PE(赤/白色)
ナット：真鍮(C3604)
リング：真鍮(C3604)
導体ネジ：真鍮(C3604)


表面処理：
センターピン：ロジウムメッキ．ニッケルフリー
グラウンドシート：ロジウムメッキ．ニッケルフリー
銅リング：銀メッキ(120u")．ニッケルフリー
導体ネジ：銀メッキ(120u")．ニッケルフリー

絶縁：表面処理なし
シェル：表面処理なし
ワッシャー：表面処理なし
ナット：サテンニッケルメッキの外層に透明フィルムを塗装します。.

电气特性：
接触抵抗 <0.3 mΩ）
（ARP-4045ジャックシリーズに基いて接続テスト結果です。）

サイズ：
最大外径：15.0mm
全長：29.0 mm
