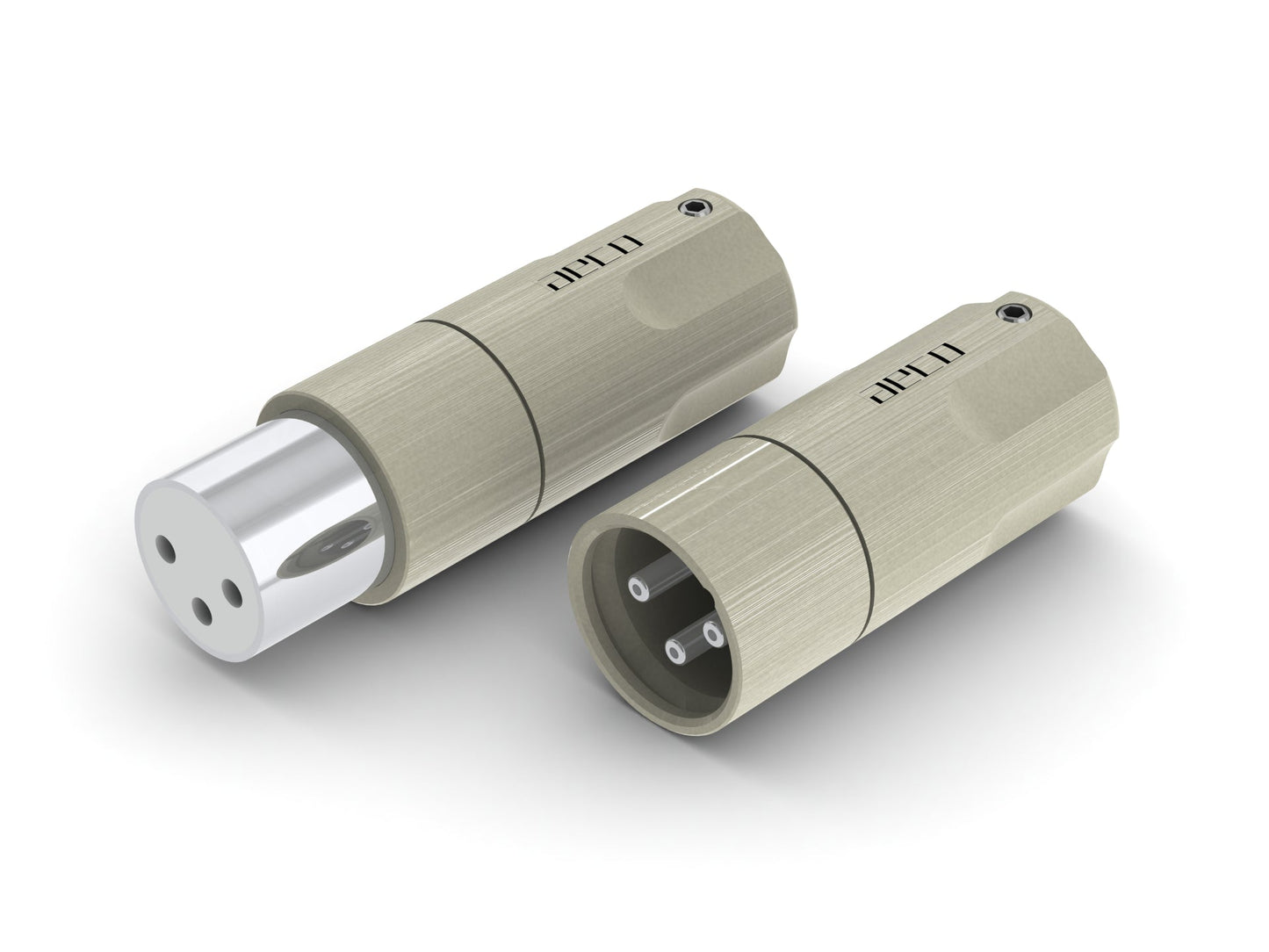

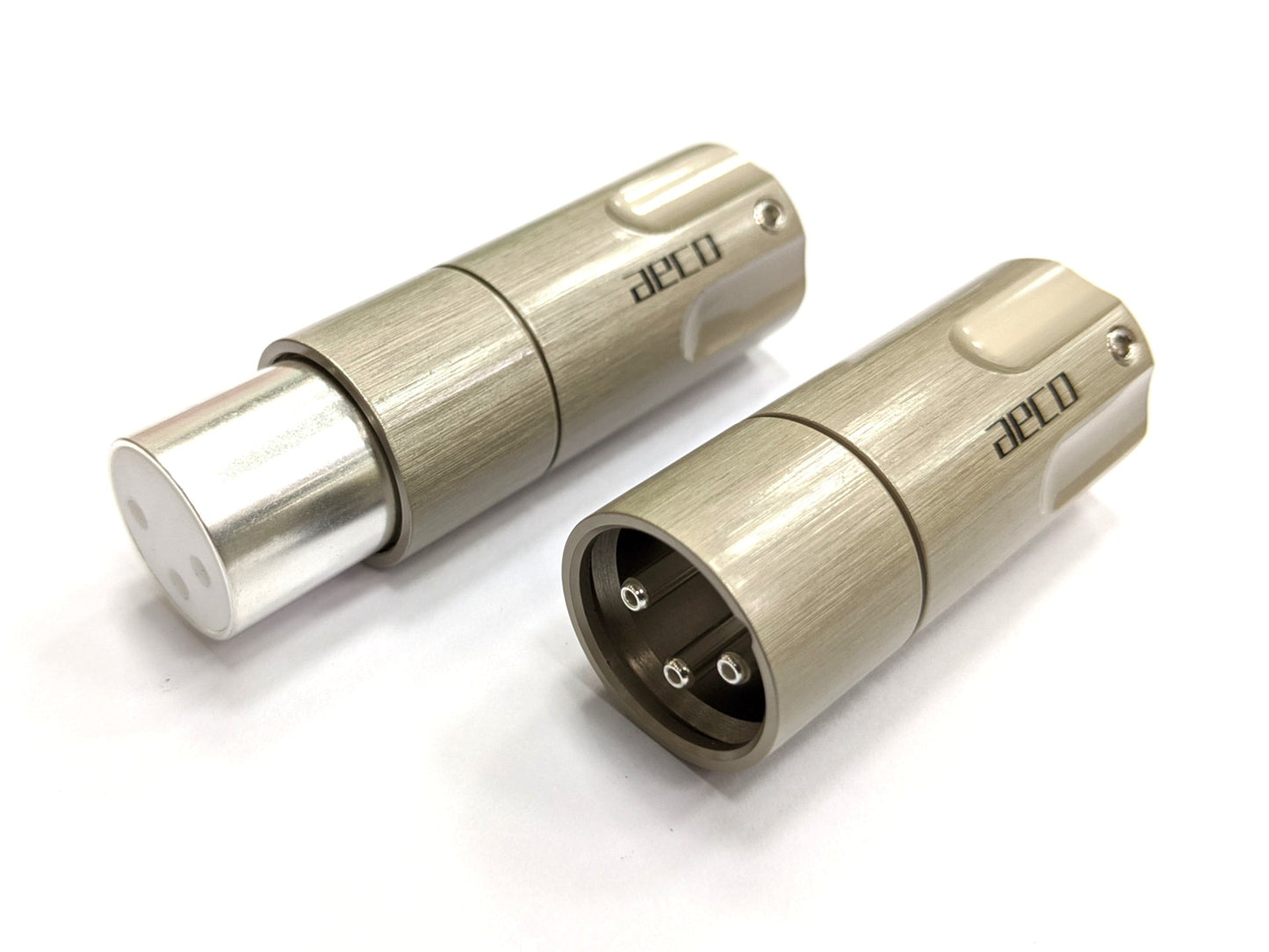

AMI-1060S

本製品メスXLRコネクタにボタンが付いておりませんが、一般的に使用されているボタンXLR(オス/メス)にも対応できます。

本製品は標準なXLRインターフェイスとの接続することができます。

非同軸設計なので、オスメスと接続する際に信号は単点導通するようとなります。

導体と本体はテフロン(PTFE)として絶縁材質採用されています。

金属導体は高純度真鍮(テルル銅)となり、またテルル銅にニッケルフリーメッキにします。

材料を活用し及び卓越した設計方法で、お客様ご要望「High-end」にお応えいたします。

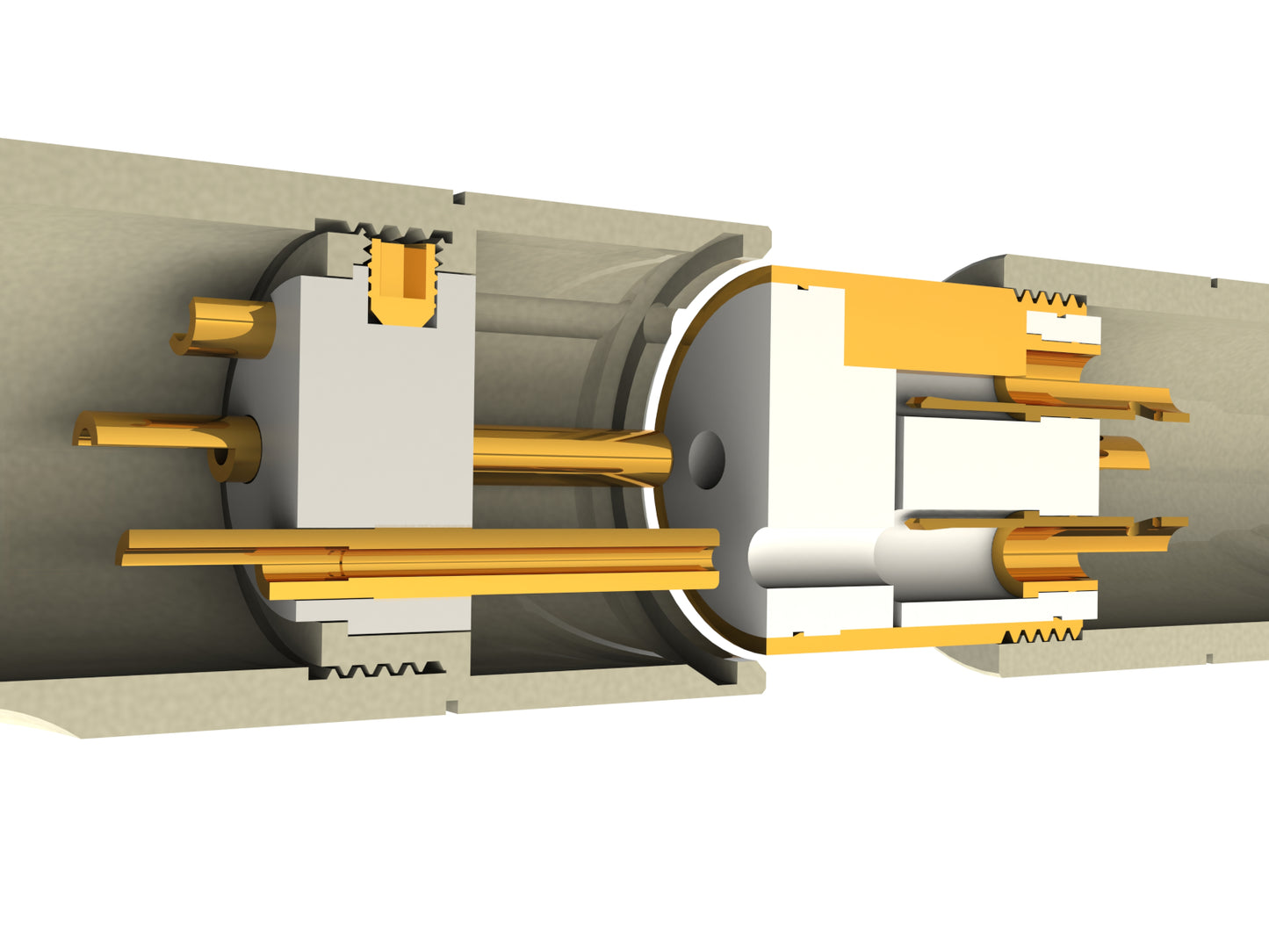

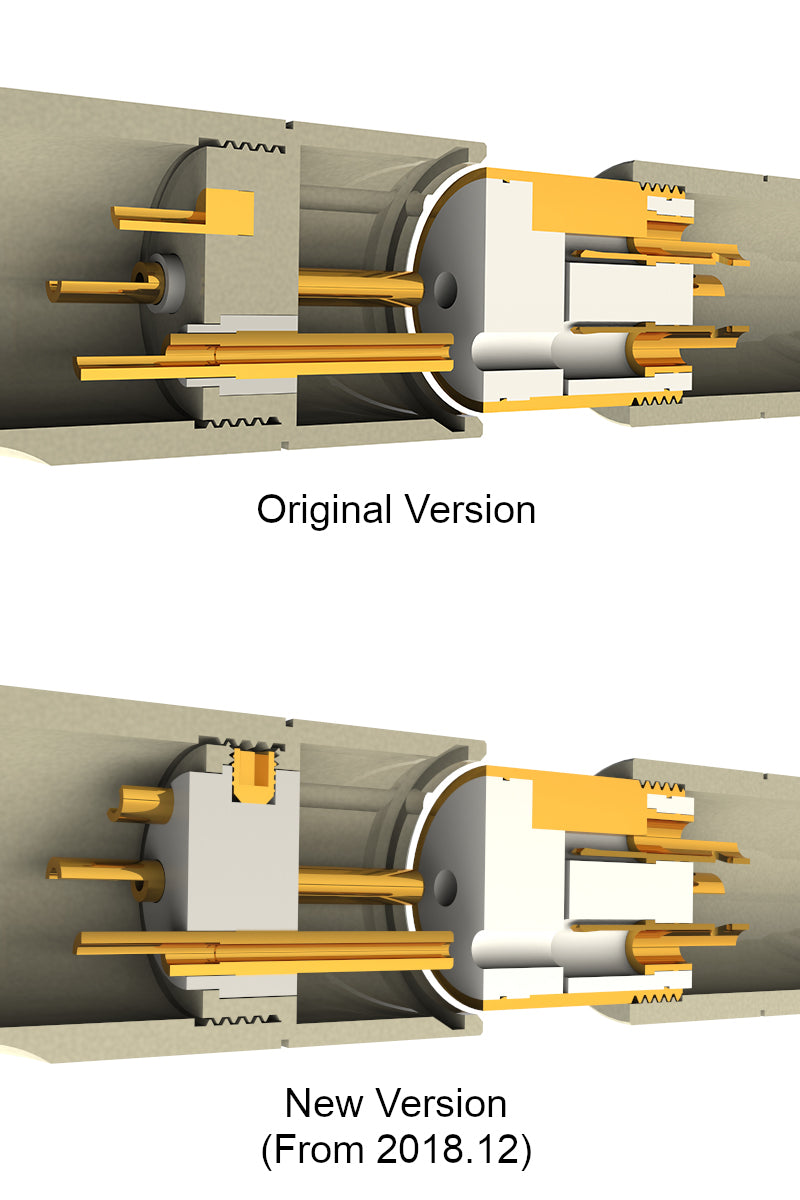

オス側テフロン(PTFE)絶縁が本体に組立固定されます。
中空センターピンも同じの組立方式でテフロン(PTFE)絶縁に固定されます。
オス側接地ピン（GND）が本体にパンチリベット接合します。

メス側のセンターピンがテフロン(PTFE)に組立固定され、その後、テフロン（PTFE）絶縁が蟻継ぎという方法で本体に固定されます。

ネジにて、本体とシェルをお互いに締めて固定いたします。
また、穴径を適当調整するため、POM(ポリアセタール)スリーブを提供いたします。
黒いポリアセタールをつけている場合、穴径8.5mmとなります。黒いポリアセタールをつけていない場合、穴径12.5mmとなります。
ネジを使って、POMスリーブ及びシェルを締めて固定いたします。

材質：
信号側
オス：テルル銅(銅含量最小値99.0％、C14500)
メス：テルル銅(銅含量最小値99.0％、C14500)
接地側
オス：真鍮((C3604)
メス：テルル銅(銅含量最小値99.0％、C14500)
絶縁：PTFE(テフロン)
本体：真鍮((C3604)
シェル：真鍮((C3604)
スリーブ：POM(ポリアセタール)
ネジ：ステンレス(SUS304)

表面処理：
信号側：銀メッキ(120u")．ニッケルフリー
接地側：銀メッキ(120u")．ニッケルフリー

絶　縁：なし
本体 オス：サテンニッケルメッキの外層に透明フィルムを塗装します。
メ　ス：金メッキ(10u")．ニッケルフリー
シェル：サテンニッケルメッキの外層に透明フィルムを塗装します。
POM：なし
ネ　ジ：ニッケルメッキ。
​
电气特性：
接触抵抗 <1.0 mohm）

サイズ：
最大外径：18.9mm
全　　長：
オス　46.0mm
メス　60.5mm

ハンダゴテの温度400℃、10秒
ハンダゴテの温度450℃、05秒
