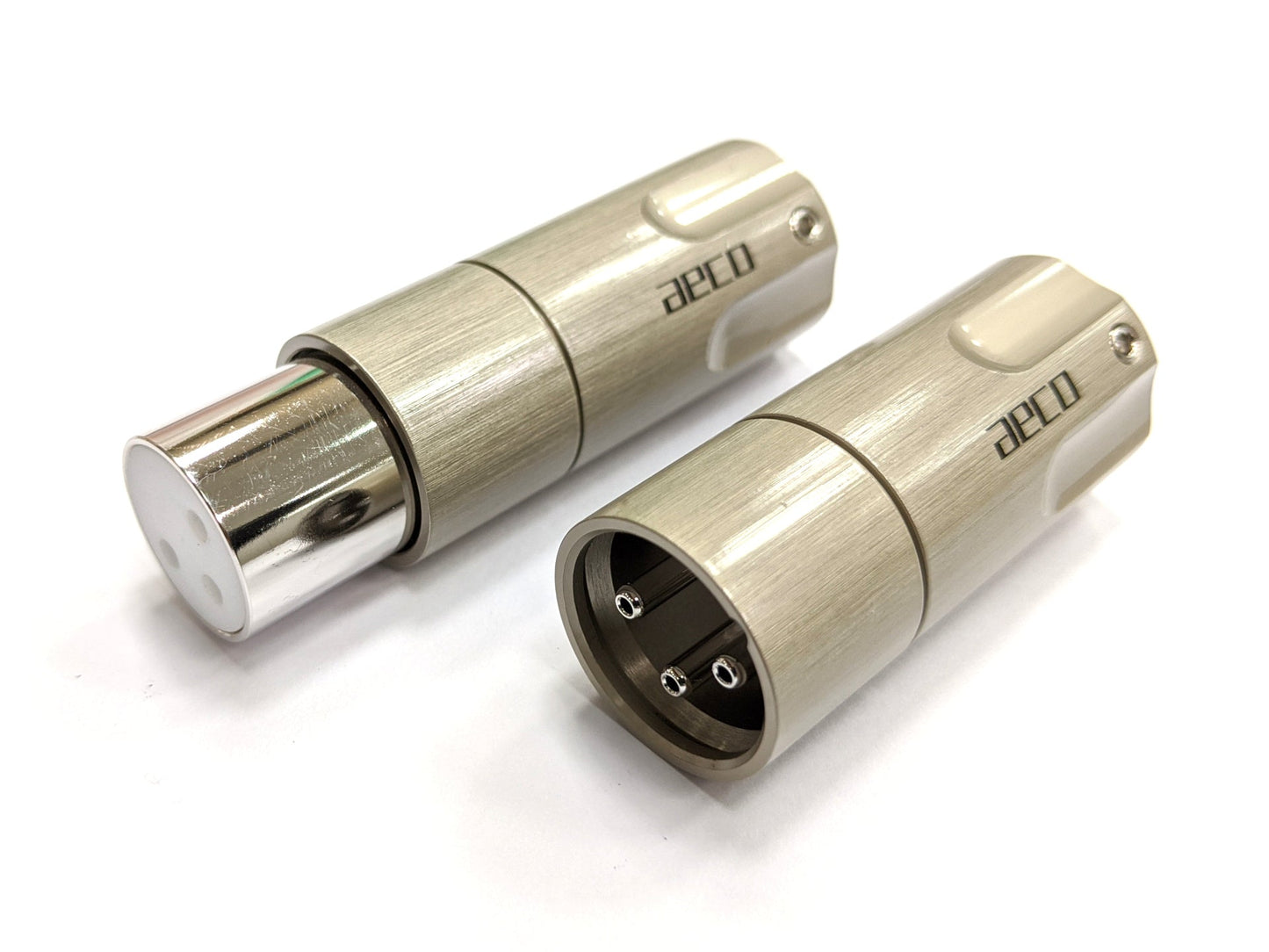

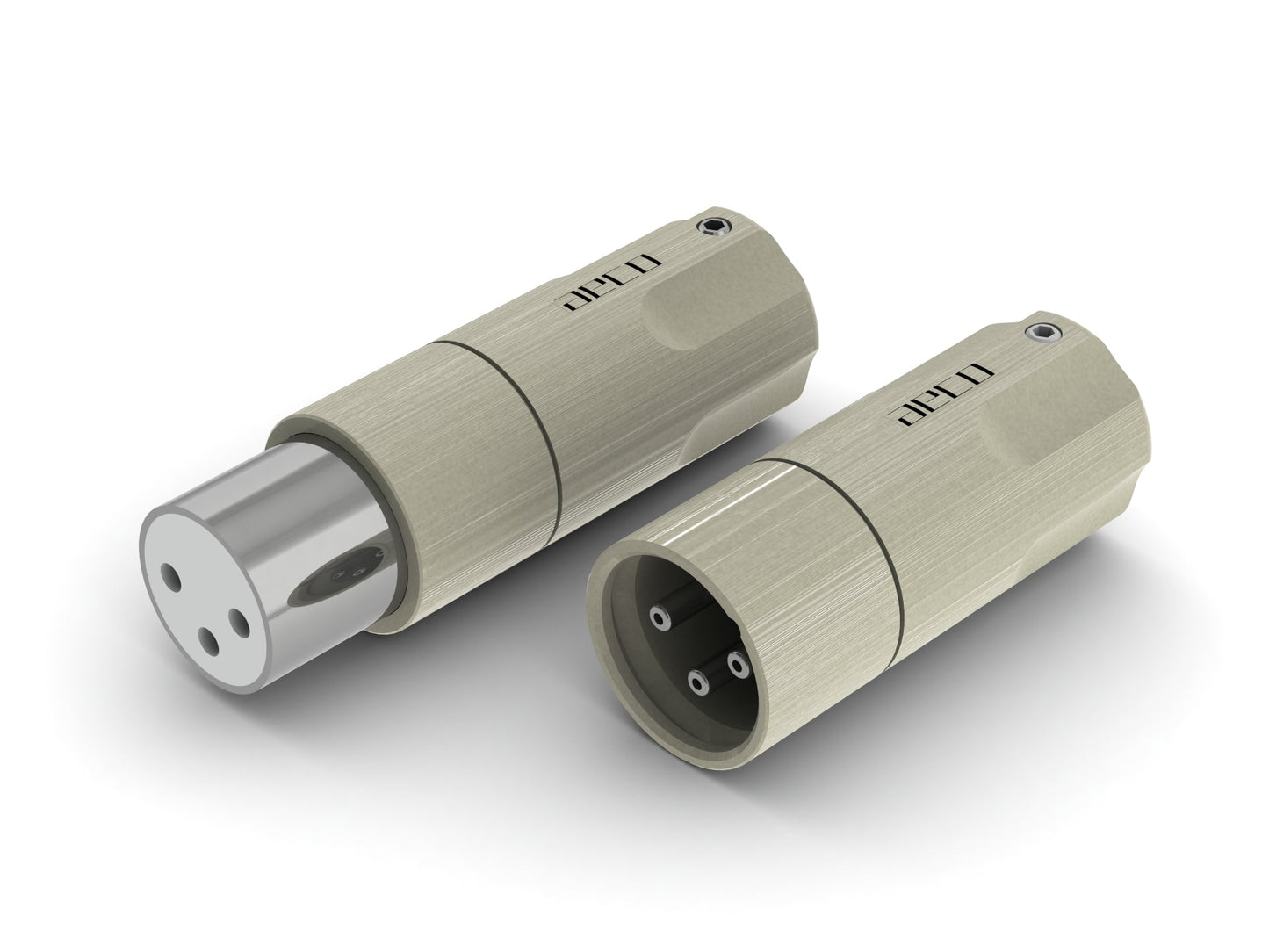

AMI-1060R

AMI-1060R

通常価格 $80.00 USD
通常価格 セール価格 $80.00 USD
セール 売り切れ
製品の種類
表面処理
  • 2ヶ(オス/メス) / 1セット,真空包装チャック付ポリ袋
  • シングルポイント導通
  • 金属導体は高純度銅を使用される
  • テフロン絶縁
  • 穴径最大12mm対応できる。

ご注意

本製品メスXLRコネクタにボタンが付いておりませんが、一般的に使用されているボタンXLR(オス/メス)にも対応できます。

設計アイディア説明​

本製品は標準なXLRインターフェイスとの接続することができます。

非同軸設計なので、オスメスと接続する際に信号は単点導通するようとなります。

導体と本体はテフロン(PTFE)として絶縁材質採用されています。

金属導体は高純度真鍮(テルル銅)となり、またテルル銅にニッケルフリーメッキにします。

材料を活用し及び卓越した設計方法で、お客様ご要望「High-end」にお応えいたします。

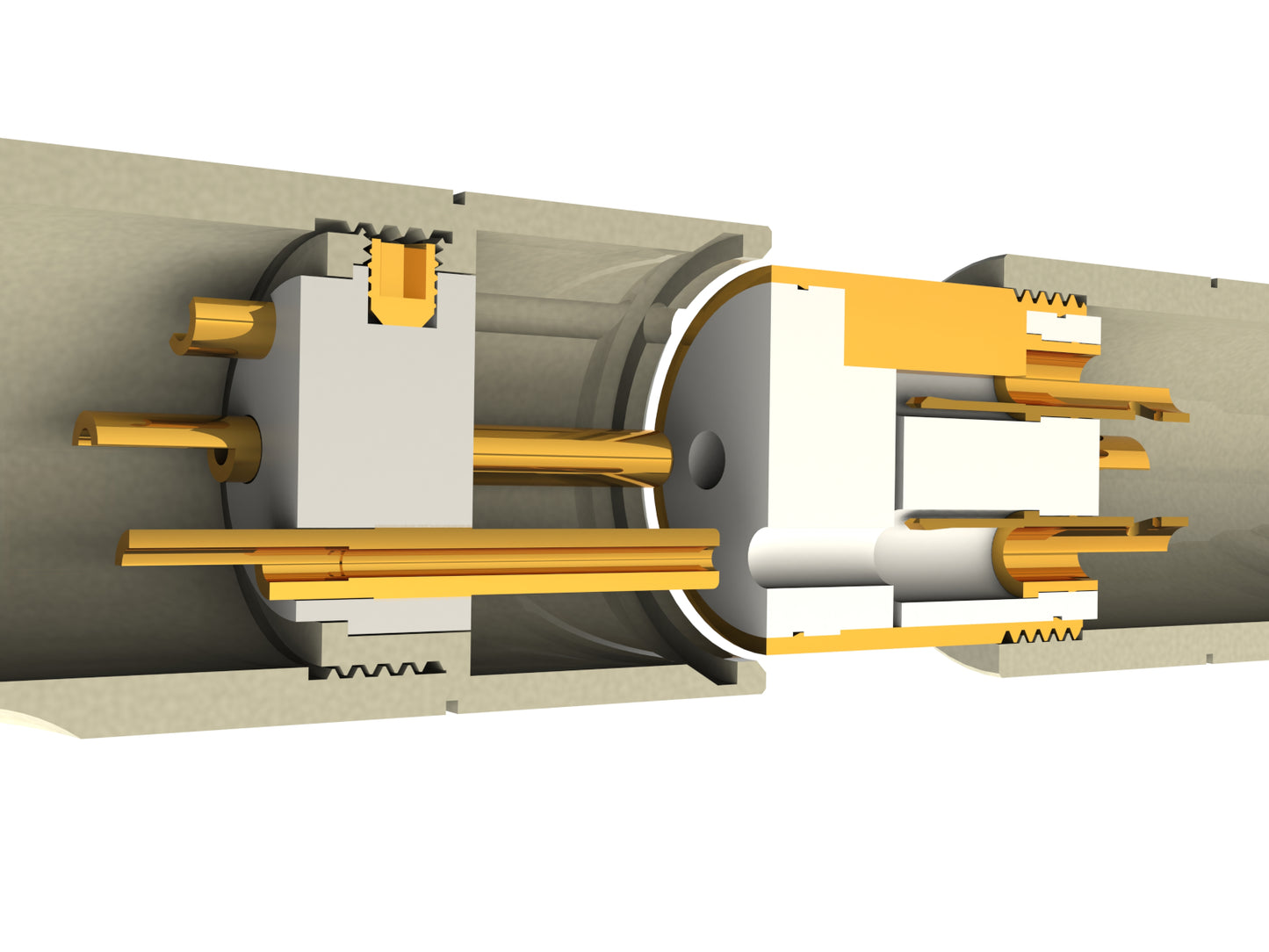

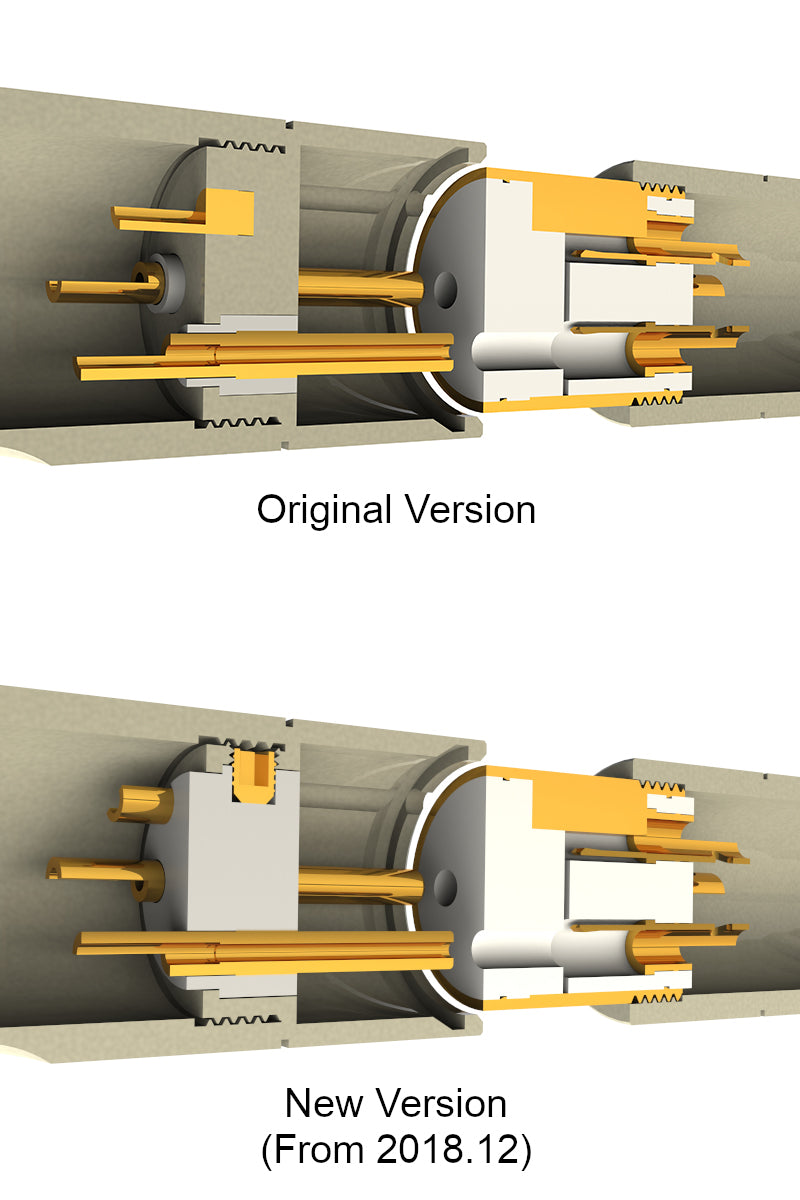

構造

オス側テフロン(PTFE)絶縁が本体に組立固定されます。
中空センターピンも同じの組立方式でテフロン(PTFE)絶縁に固定されます。
オス側接地ピン(GND)が本体にパンチリベット接合します。

メス側のセンターピンがテフロン(PTFE)に組立固定され、その後、テフロン(PTFE)絶縁が蟻継ぎという方法で本体に固定されます。

ネジにて、本体とシェルをお互いに締めて固定いたします。
また、穴径を適当調整するため、POM(ポリアセタール)スリーブを提供いたします。
黒いポリアセタールをつけている場合、穴径8.5mmとなります。黒いポリアセタールをつけていない場合、穴径12.5mmとなります。
ネジを使って、POMスリーブ及びシェルを締めて固定いたします。

アセンブル

仕様

材質:
信号側
オス:テルル銅(銅含量最小値99.0%、C14500)
メス:テルル銅(銅含量最小値99.0%、C14500)
接地側
オス:真鍮((C3604)
メス:テルル銅(銅含量最小値99.0%、C14500)
絶縁:PTFE(テフロン)
本体:真鍮((C3604)
シェル:真鍮((C3604)
スリーブ:POM(ポリアセタール)
ネジ:ステンレス(SUS304)

表面処理:
信号側:ロジウムメッキ.ニッケルフリー
接地側:ロジウムメッキ.ニッケルフリー

絶 縁:なし
本体 オス:サテンニッケルメッキの外層に透明フィルムを塗装します。
メ ス:金メッキ(10u").ニッケルフリー
シェル:サテンニッケルメッキの外層に透明フィルムを塗装します。
POM:なし
ネ ジ:ニッケルメッキ。

电气特性:
接触抵抗 <1.0 mohm)

サイズ:
最大外径:18.9mm
全  長:
オス 46.0mm
メス 60.5mm

推奨ハンダ付け温度

ハンダゴテの温度400℃、10秒
ハンダゴテの温度450℃、05秒

当社の製品生産工程においてはRoHS指令に準拠します。
