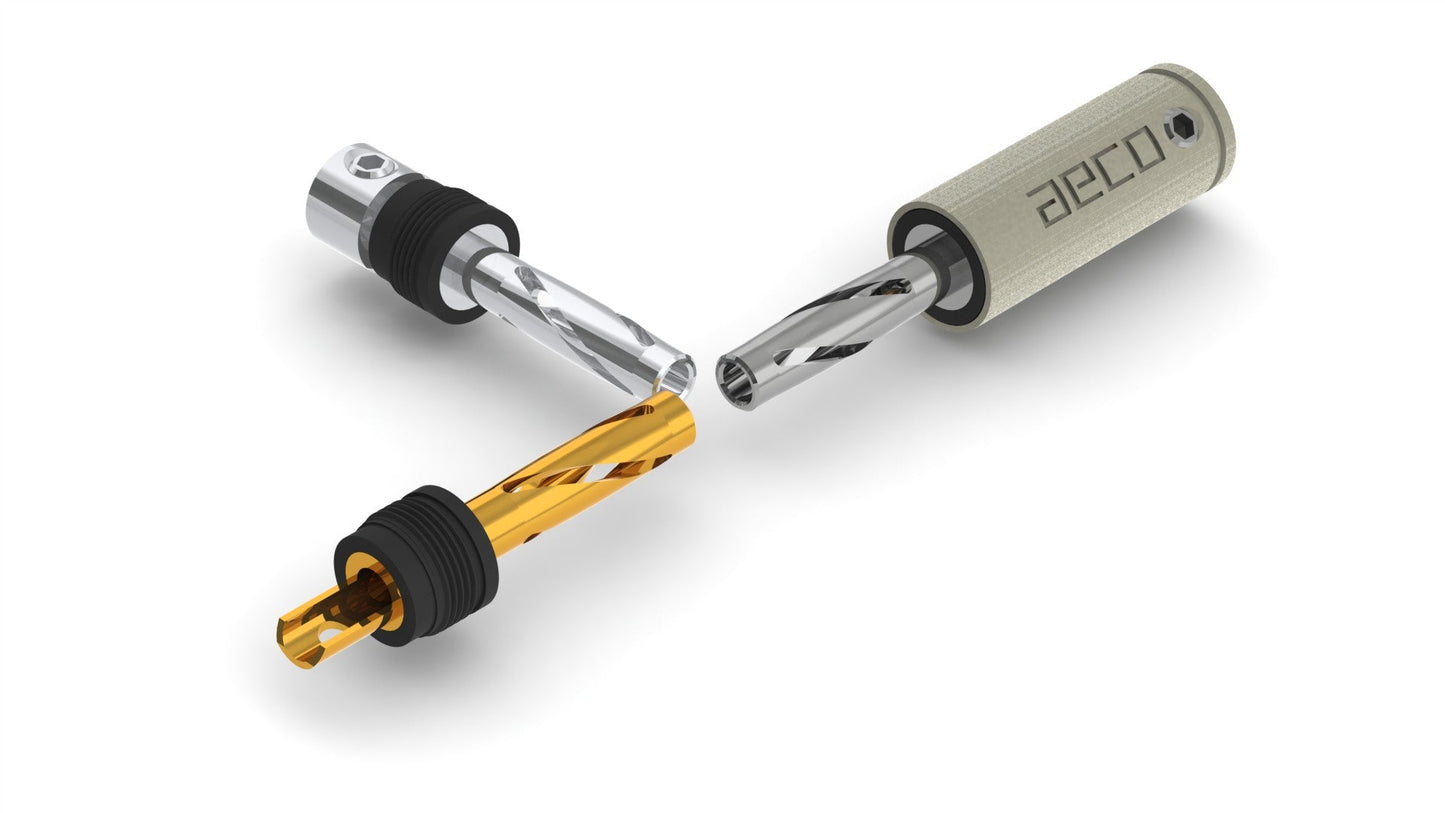

ABP-1111S
ABP-1111S

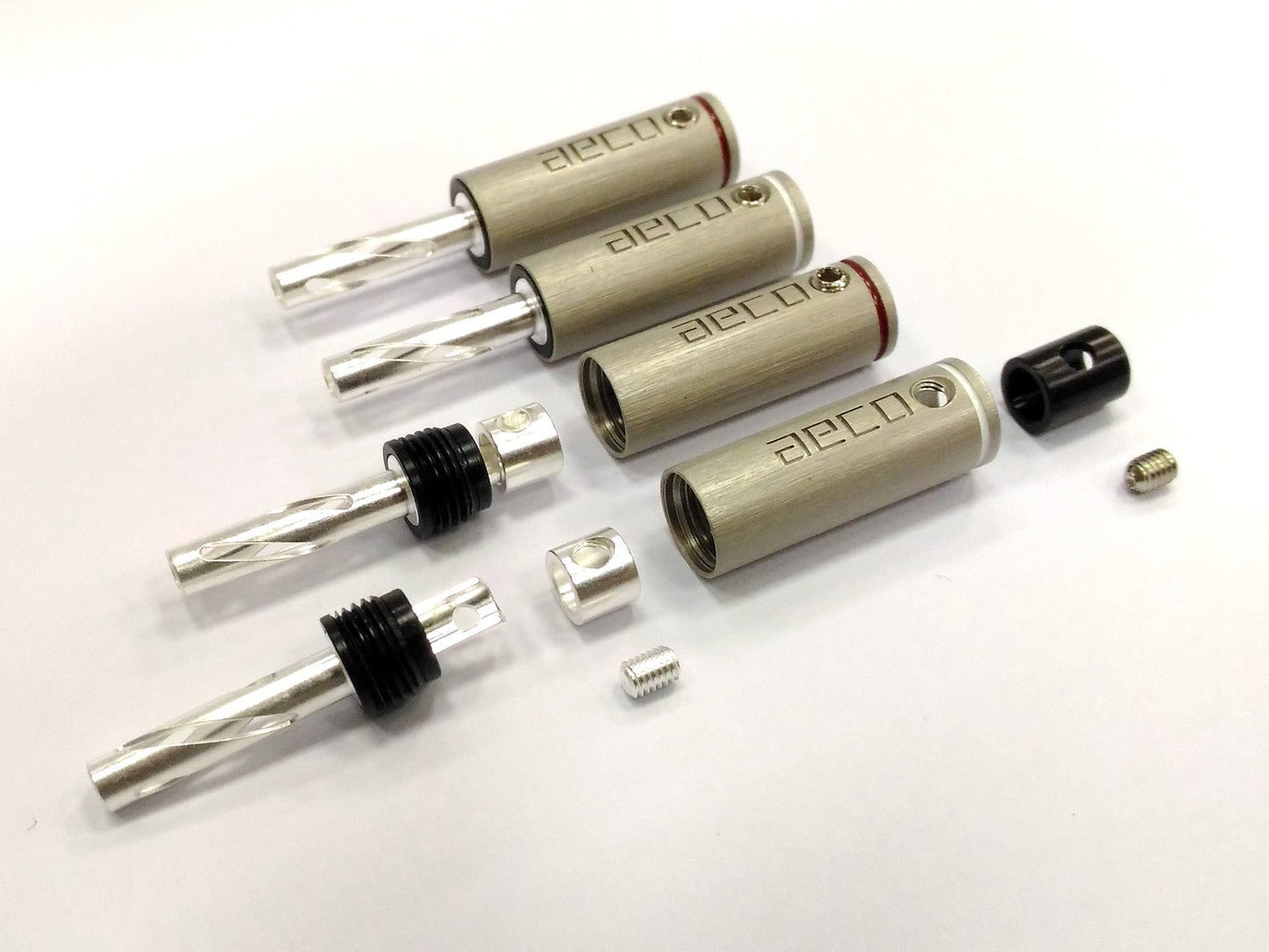

- 4ヶ / 1セット,真空包装チャック付ポリ袋
- 切削加工にて本体は一体成型する
- インターフェースは中空螺旋設計
- 半田付けと銅リング締め付け、2種類接続方法ある。
- 絶縁抵抗良い。
- 導体材質は高純度銅(テルル銅)、ニッケルフリー
- 本製品は相手のデバイスの穴径4.0mmのみに対応する。(デバイス穴径4.1mmにはご遠慮ください)
ご注意
ご注意
本製品バナナジャック穴径4.0mmに対応できます。(穴径4.1mmにはご遠慮ください)。
バナナプラグ端子側とジャックが初めて接続する際に、右に回して組み込んでください。
バナナプラグ端子側は中空ピンですので、自動的にジャックの形を合うように変形いたします。
本製品は、ネジを同梱で発送いたします。
導体ネジ:3mm/4mm 各4個で提供いたします。
ケーブル用ネジ:3mm/4mm 各4個で提供いたします。
設計アイディア説明
設計アイディア説明
複数の導体があれば、信号導通ロスが発生しやすいと考えられます。
従って、信号をロスなく伝えるため、バナナプラグの本体がCNC旋盤加工により一体成形する。
挿入力&抜去力をキープするため、外観設計が中空螺旋ピン設計になります。
ケーブルとの接続も2種類デザイン 1.半田付け及び2. 銅リング締め付けがあります。2種類を持つため、ケーブルとの接続がご自由に選択できます。
シェルと本体はポリアセタール(POM)として絶縁材質が採用されたので、機器設備の金属面との接続を断つ、強化絶縁になります。
金属導体は高純度真鍮(テルル銅)となり、またテルル銅にニッケルフリーメッキにします。
材料を活用し及び卓越した設計方法で、お客様ご要望「High-end」にお応えいたします。

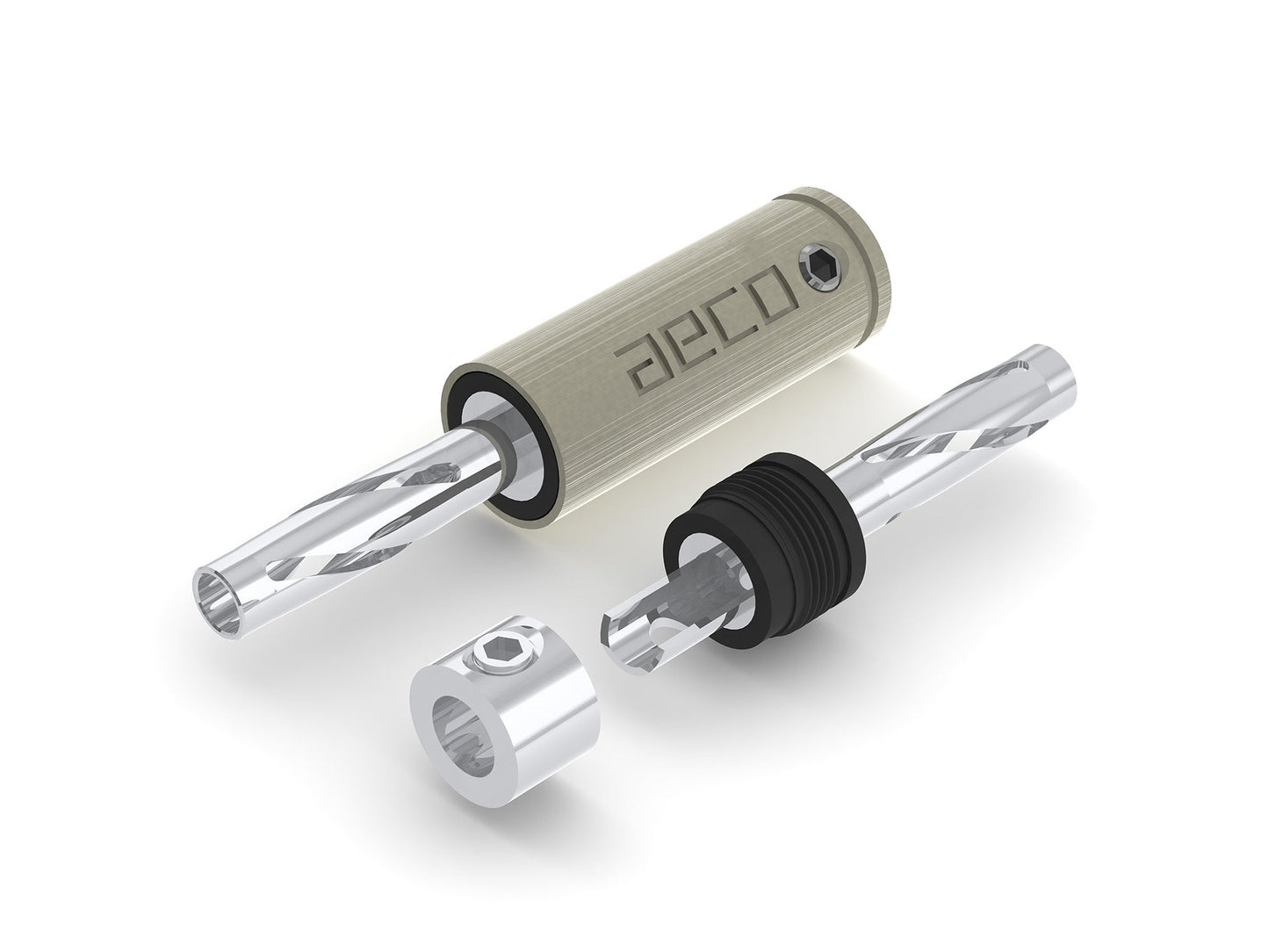

構造
構造
本体は一体成型です。
中空ピンの設計で挿入力&抜去力が強くなります。
バナナプラグの本体とポリアセタール(POM)ロックヘッドがアセンブル方式で締付けます。
半田付け及び2.銅リング締め付けがあります。2種類を持つため、ケーブルとの接続がご自由に選択できます。銅リングを外して、半田付けタイプへ変更いたします。
POMロックヘッドとシェルを締付けます。
また、POMの優れた材質特性のおかげで、本体とシェルの間に有効絶縁になります。
アセンブル
アセンブル
1. ケーブルの被覆を剥く、金属導体の長さ約6mmをキープいたします。
2. 本製品はケーブル最大外径6.3mm以下を対応いたします。
ケーブルの外径4.3mmより大きくなる場合、スリーブ(141)を取り外してください。
3. ケーブルがシェル(131)を通す。

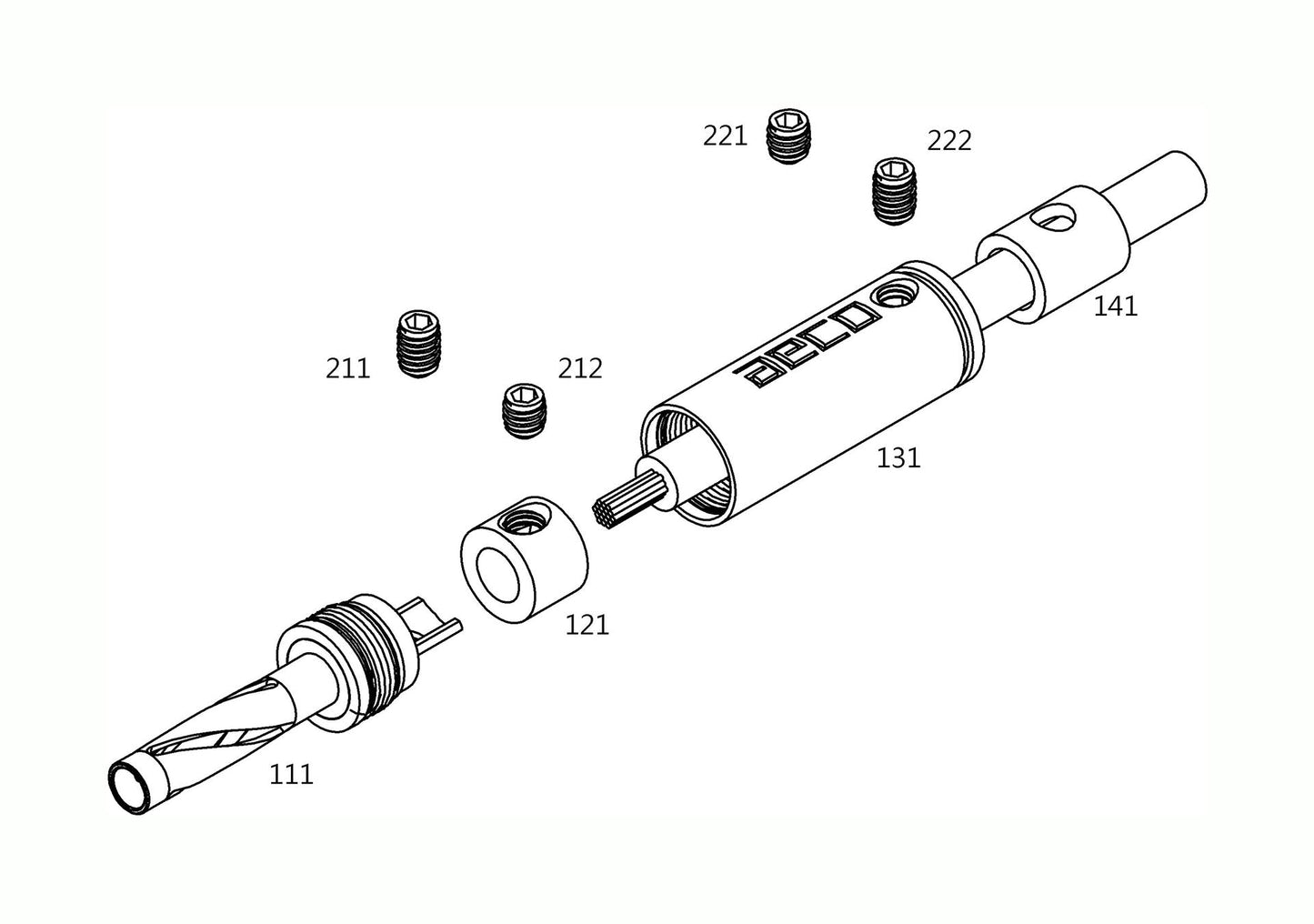

4.1 ハンダつける場合、銅リング(121)とネジ(211/212)を取り外して、ケーブルの導体が本体のU型断面に直接半田付けください。
4.2 銅リング締付作業手順、
直径3.5mm以下或いはAWG8以上導体を使用する際に、銅リング(121)がバナナプラグ本体に載せ、ケーブル導体が銅リングに置き、ネジ(211/212)を用いて銅リングと導体を締め付け固定いたします。
5. シェルが本体セット(111)に締付けます。
6. ネジを使って、ケーブル及びシェルを締めて固定いたします。
仕様
仕様
材質:
本体:テルル銅(銅含量最小値99.0%、C14500)
ロックヘッド: ポリアセタール(POM)
リング:真鍮(C3604)
シェル:真鍮(C3604)
導体ネジ:真鍮(C3604)
ケーブルネジ:ステンレス(SUS304)
表面処理:
本体:銀メッキ(120u").ニッケルフリー
銅リング:銀メッキ(120u").ニッケルフリー
導体ネジ:銀メッキ(120u").ニッケルフリー
ロックヘッド:表面処理なし
シェル: サテンニッケルメッキ/ヘアライン仕上げ/CNC切削ロゴ
ケーブル用ネジ: ニッケルメッキ
电气特性:
接触抵抗 <0.3 mΩ)
(ABI-0601バインディングポストシリーズに基いて接続テスト結果です。)
サイズ:
最大外径:9.0mm
シェル穴径:黒いポリアセタールをつけている場合、穴径4.5mmとなります。
黒いポリアセタールをつけていない場合、穴径6.5mmとなります。
全長:43mm
推奨ハンダ付け温度
推奨ハンダ付け温度
ハンダゴテの温度400℃、08~10秒
ハンダゴテの温度450℃、08~10秒
ハンダ付けする際に、溶接ジグを使ってください。
高温状態でPOMロックヘッドを押すことを避けてください。POMロックヘッドを損傷/変形しないようにご注意ください。
