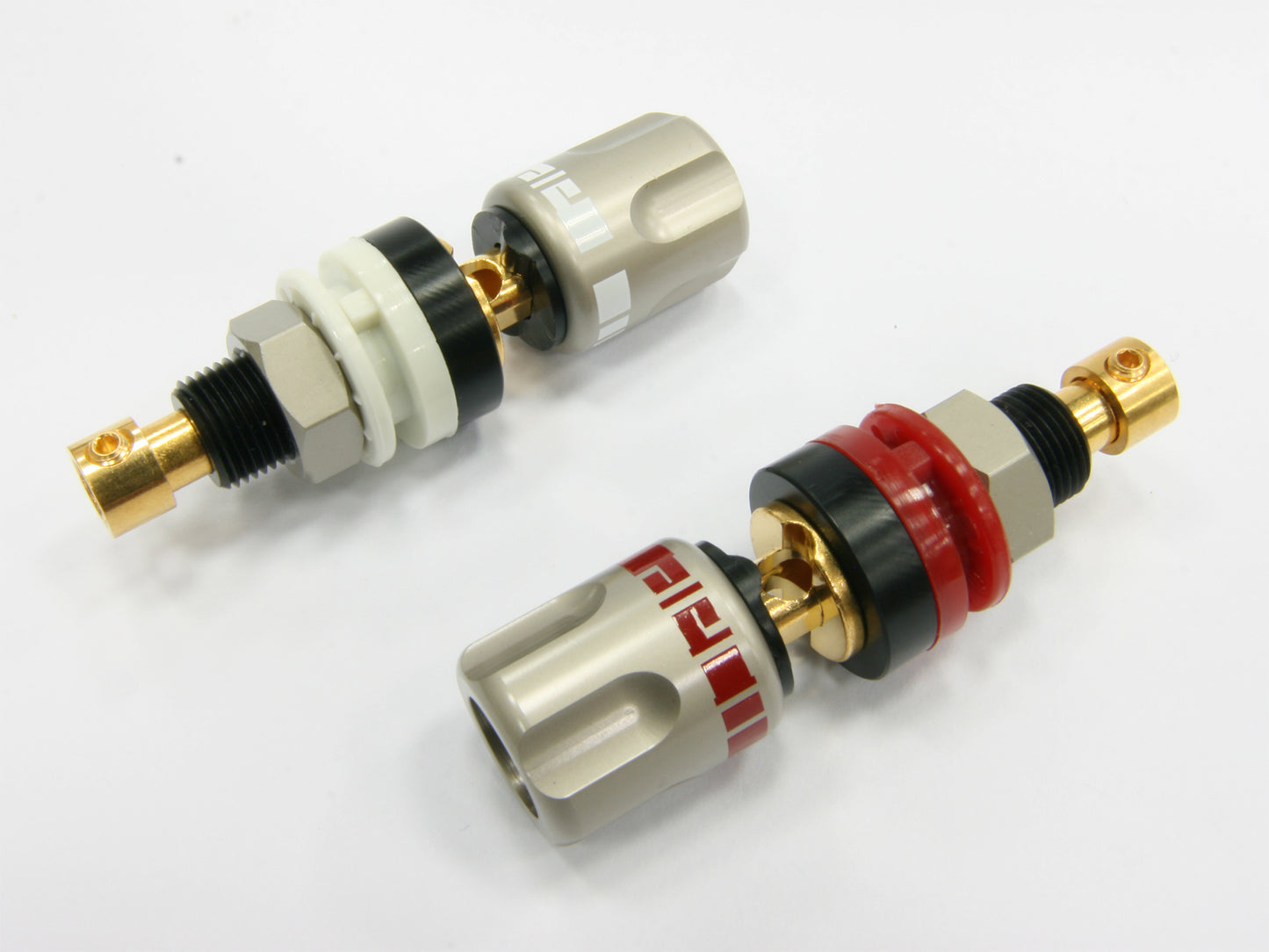

ABI-0611G
ABI-0611G
- 2ヶ / 1セット,真空包装チャック付ポリ袋
- 切削加工にて本体は一体成型する。
- 金属本体は中空設計のため、導体軽量化する。
- 絶縁抵抗良い。
- 半田付けと銅リング締め付け、2種類接続方法ある。
- 高純度銅材〈銅含有量99%以上〉、ニッケルフリー。
ご注意
ご注意
本製品は剥き出し裸線の直径4.0mmに対応できます。
バナナプラグ及びY端子の開口部6/8mmが適用となります。

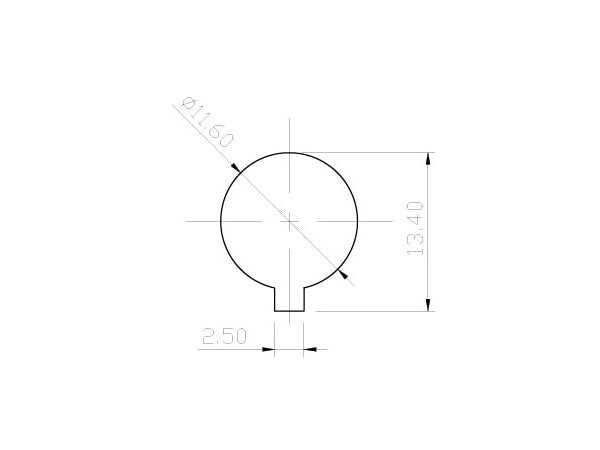

設備の開口寸法は下記の図面をご参考になさってください。
設備最大板厚さ10mmが適用となります。
ナットの締め付けトルクは最大8ポンド(lb/in)でございます。
締付けノブのトルクは最大6ポンド(lb/in)でございます。
**ご使用の際は、
締め付けが強くなり過ぎないように、力のコントロールにもご注意ください。力が強すぎてパーツが壊れます。
設計アイディア説明
設計アイディア説明
伝統なバイディングポストと同じように、
剥き出し裸線、バナナプラグ及びY端子締め付け/挿し入れ使用することが可能です。
複数の導体があれば、信号導通ロスが発生しやすいと考えられます。
従って、信号をロスなく伝えるため、バインディングポストの本体がCNC旋盤加工により一体成形する。
本体中空設計、導体軽量化となり、電気抵抗、キャパシタンス 及び
インダクタンスの影響が減少するようになります。
コンダクタ部は半円U型設計で半田付けする面積を広くなります。
接続部の材質はPOMポリアセタールですので、POMと金属端子を圧着させる場合は摩擦係数がごくごく低くなっています。金属端子の損傷を減少、または抑止することができます。
締付ノブと本体はポリアセタール(POM)として絶縁材質が採用されたので、機器設備の金属面との接続を断つ、強化絶縁になります。
シェルは絶縁材質で有効に絶縁なので、お互いにノイズを妨げないようになります。

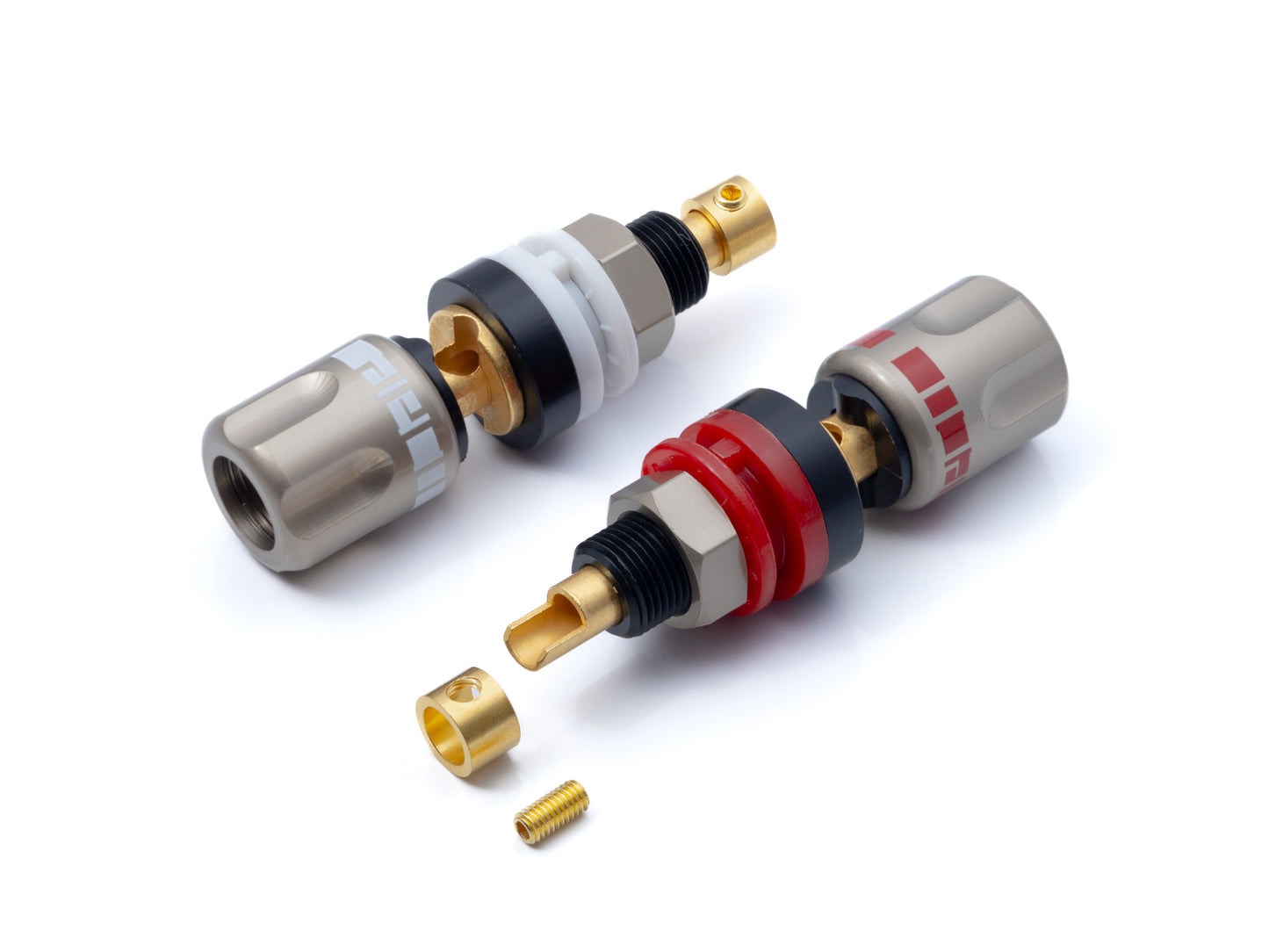

コンダクタ部に関しまして、半円U型設計と銅リング締め付け、2種類を持つため、ケーブルとの接続がご自由に選択できます。
金属導体は高純度真鍮(テルル銅)となり、またテルル銅にニッケルフリーメッキにします。
材料を活用し及び卓越した設計方法で、お客様ご要望「High-end」にお応えいたします。

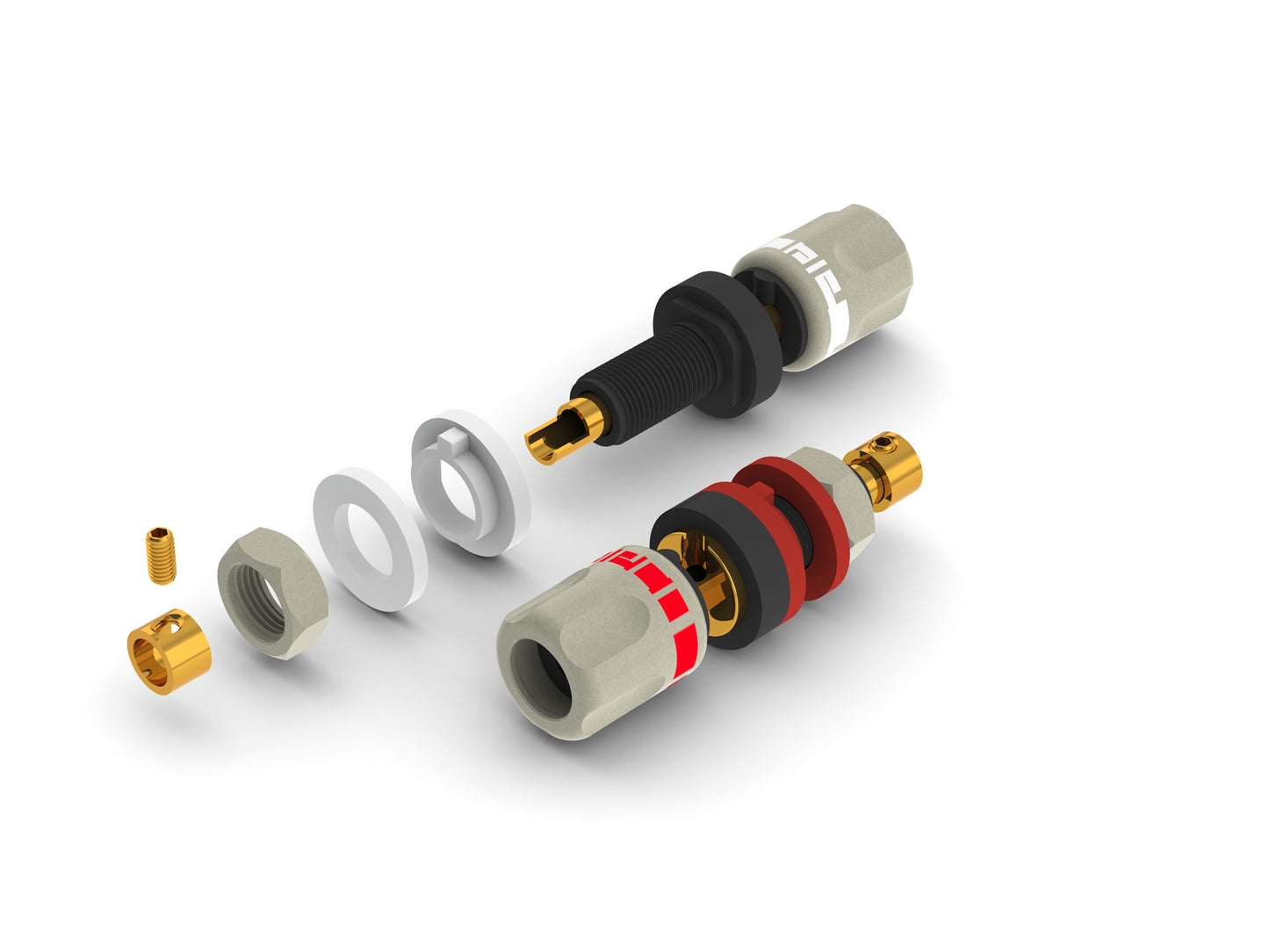

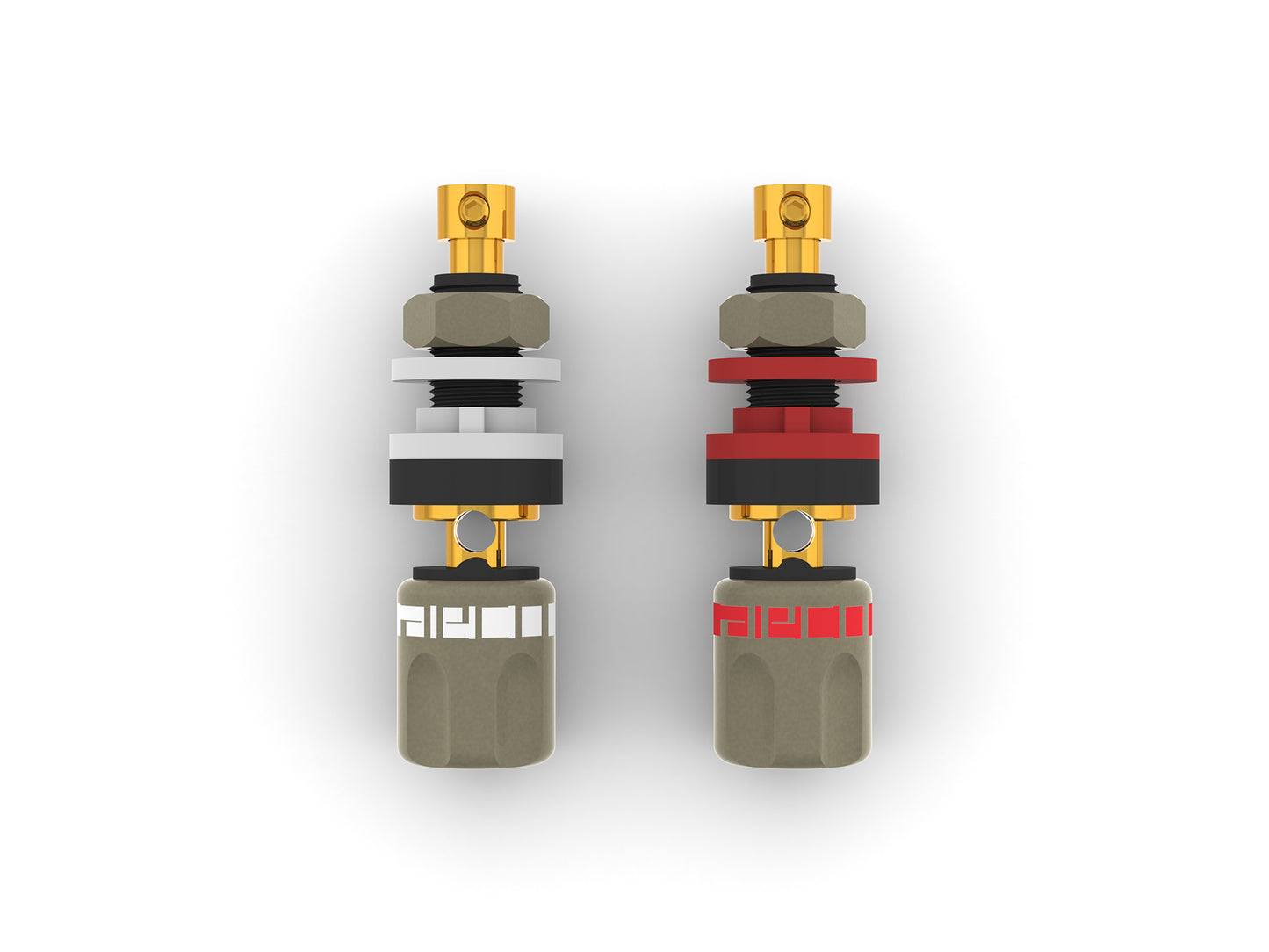

構造
構造
CNC旋盤加工で一体成型のため、本体が中空軸形状となります。
スナップフィッを使用されているため、本体及びポリアセタールのシェルを緊密でしっかりと固定されます。
本製品が設備端に通して、PEワッシャーセットと六角ナットを使用して締付け後固定されます。
コンダクタ部は半円U型設計で半田付けする面積を広くなります。
締付ノブはほぞ差し構造を採用するため、ポリアセタール(POM)の接触面がしっかり密着するようになります。
絶縁材質が使用されるため。本製品と機器設備を接続する際に、絶縁効果が良いです。
半田付け及び2.銅リング締め付けがあります。2種類を持つため、ケーブルとの接続がご自由に選択できます。銅リングを外して、半田付けタイプへ変更いたします。

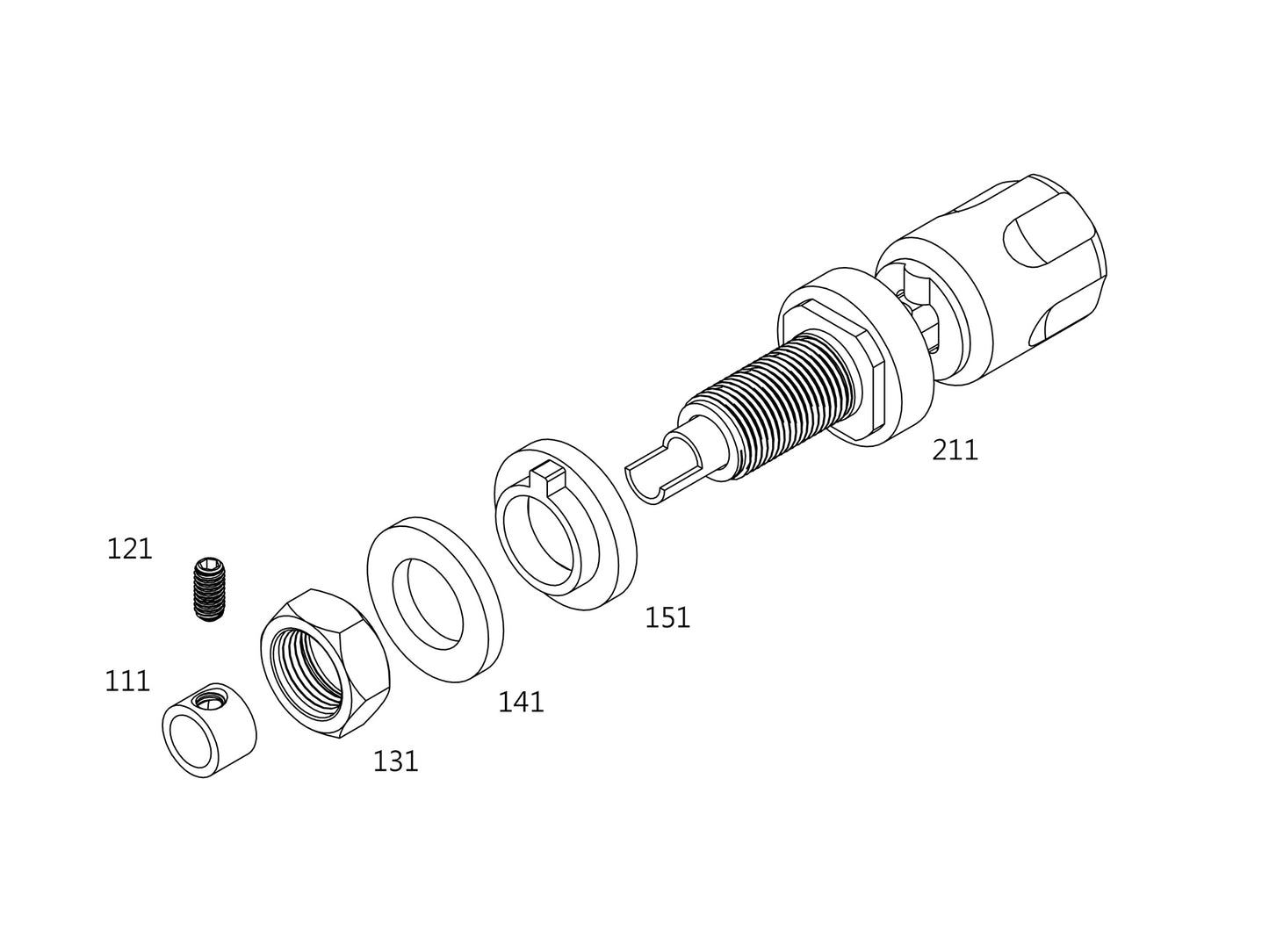

アセンブル
アセンブル
1. ナット(131)とワッシャー(141)を取り除いてください。
2.1 ハンダつける場合、銅リング(111)を取り除いてください。
2.2 銅リング締め付け場合、銅リング(111)つけてままでください。
3. 本体(121)が機械設備の外部から内側を通す。
4. 機械設備内のケーブルを調整するため、ナット( (131)及びワッシャーを少し締め付けにします。
5.1 U型断面に直接半田付けください。
5.2 銅リングネジ(121)を取り除いて、ケーブルの導体が本体のU型断面にネジで締め付け固定いたします。
6. ナット(131)を締付けください。
仕様
仕様
材質:
本体:テルル銅(銅含量最小値99.0%、C14500)
シェル:ポリアセタール(POM/黒色)
ワッシャー:PE (赤・白色)
ナット:真鍮
締付けノブ:真鍮
リング: 真鍮
ネジ: 真鍮
表面処理:
本体:金メッキ(10u").ニッケルフリー
銅リング:金メッキ(3u").ニッケルフリー
ネジ:金メッキ(3u").ニッケルフリー
シェル:表面処理無し
ワッシャー:表面処理無し
六角ナット:サテンニッケルメッキの外層に備えた透明フィルムが採用されてます.
ノブ:サテンニッケルメッキの外層に備えた透明フィルムが採用されてます.
電気特性:
インピーダンス < 0.2 mOhm
(ABP-1111バナナフラグシリーズに基いて接続テスト結果です。)
サイズ:
最大外径:16.5mm
全長:50.0mm
推奨ハンダ付け温度
推奨ハンダ付け温度
ハンダゴテの温度350℃、20~25秒
ハンダゴテの温度400℃、15~20秒
ハンダゴテの温度450℃、10~15秒
